Ленточнопильный станок с поворотной рамой LSZ1525: расширенная зона реза для точной угловой резки среднего профиля в условиях серийного производства
Вступление: что такое LSZ1525 и зачем он нужен

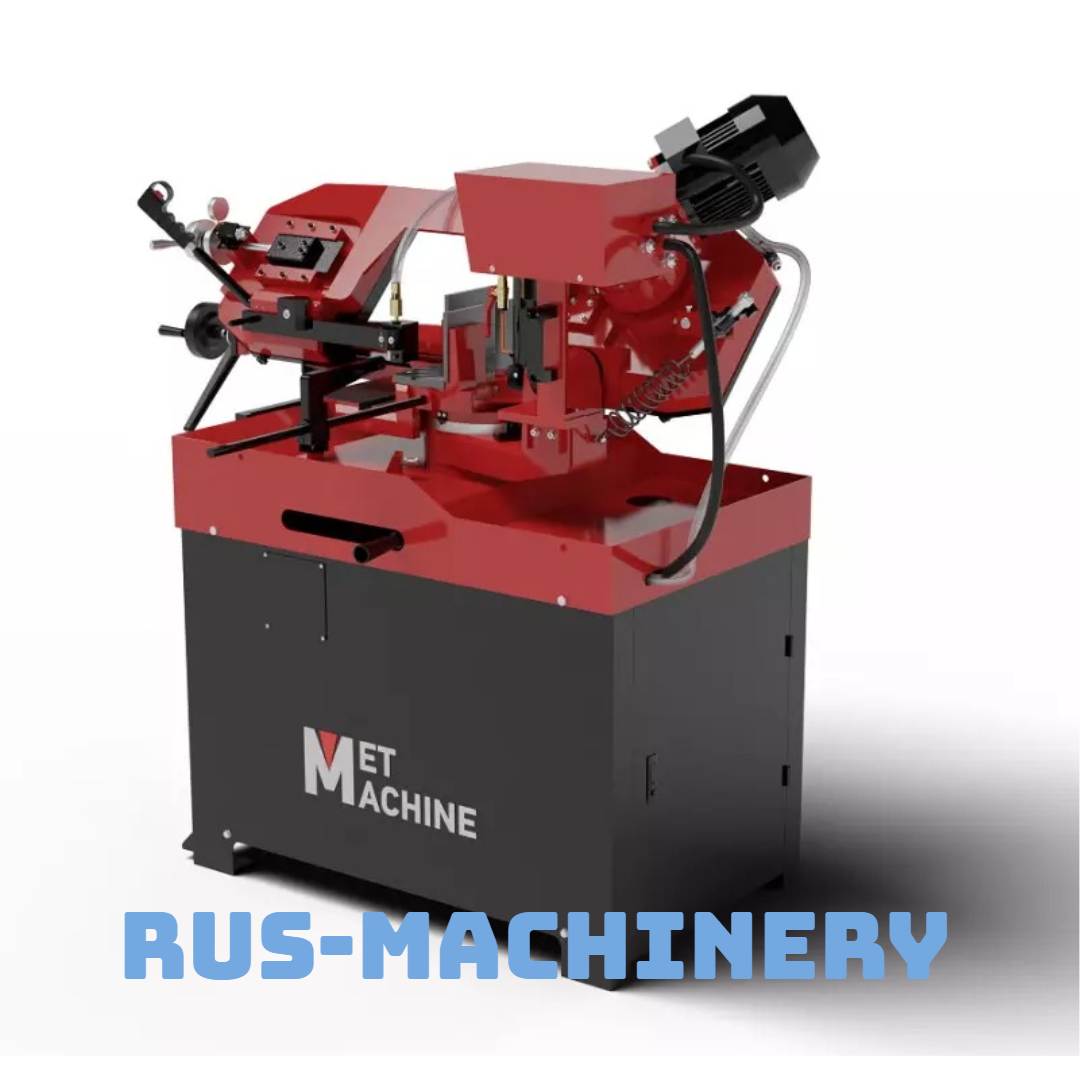

Ленточнопильный станок с поворотной рамой LSZ1525 — это усовершенствованная модель в линейке оборудования для угловой резки сортового проката, разработанная для предприятий, которым требуется обработка более широких профилей без перехода на крупногабаритное оборудование. В профессиональной среде его также называют ленточной пилой с поворотным столом для расширенного профиля, станком для резки ферм и каркасов до 250 мм, ленточнопильным агрегатом с увеличенной зоной реза или промышленной пилорамой для холодной угловой резки среднего проката. Устройство обрабатывает заготовки до 150 мм по высоте и 250 мм по ширине — включая широкий швеллер, трубы Ø219 мм и квадрат 120×120 мм — под углами от 0° до 60° с точностью ±0,15°.
Преимущества для потребителя:
- Увеличенная ширина реза — до 250 мм (на 9% больше, чем у LSZ1523);
- Поворотная рама с углом до 60° — идеальна для стропильных ферм и наклонных опор;
- Холодная резка — отсутствие термических напряжений и зоны влияния;
- Экономия материала: ширина пропила всего 0,9 мм;
- Работает от сети 380 В — доступен для большинства производственных цехов.
Это делает LSZ1525 незаменимым для цехов по изготовлению металлоконструкций, лестниц, ворот, модульных зданий и солнечных электростанций.
Технические характеристики
| Параметр | Значение |
|---|---|
| Макс. размеры заготовки (H×W) | 150 × 250 мм |
| Диапазон поворота рамы | 0° — 60° (влево), 0° — 45° (вправо) |
| Точность установки угла | ±0,15° (механический упор с усиленной фиксацией) |
| Скорость ленты | 25 / 45 / 65 / 85 м/мин (4 скорости) |
| Мощность главного двигателя | 2,2 кВт, 380 В |
| Мощность насоса СОЖ | 0,18 кВт |
| Тип ленты | 27×0,9 мм, длина 3250 мм (биметаллическая или M42) |
| Система подачи | Ручная, с грузовой подвеской |
| Ёмкость бака СОЖ | 30 л |
| Габариты (Д×Ш×В) | 1620 × 770 × 1520 мм |
| Вес станка | 540 кг |
| Класс точности | П (повышенный, ГОСТ 6710-93) |
Сравнение с аналогами
По сравнению с LSZ1523, модель LSZ1525 получила расширенную ширину реза (250 мм вместо 230 мм), что позволяет обрабатывать швеллер 14П, трубы Ø219 мм и квадрат 120×120 мм без переустановки. В отличие от китайских аналогов с неточной фиксацией угла и слабой станиной, LSZ1525 использует чугунную раму, усиленный поворотный механизм и совместимость с любыми лентами по DIN. При этом стоимость на 22–27% ниже европейских аналогов (Behringer HBM-160A) при полной локализации сервиса в РФ и СНГ.
Комплектация
| Компонент | Количество |
|---|---|
| Основной станок с поворотной рамой | 1 шт. |
| Ленточное полотно 27×0,9×3250 мм (биметаллическое) | 1 шт. |
| Комплект ключей и инструментов для обслуживания | 1 комплект |
| Упорная линейка с механическим отсчётом | 1 шт. |
| Система СОЖ (встроенный бак, 30 л) | 1 шт. |
| Руководство по эксплуатации (на русском) | 1 шт. |
| Паспорт и сертификаты соответствия | 1 комплект |
Комплектация подтверждена по официальному каталогу производителя (актуально на 12 декабря 2025 г.).
Применение и использование
Принцип работы
Заготовка устанавливается на поворотной раме и зажимается в тисках. Оператор поворачивает раму до нужного угла, фиксирует её с помощью усиленного стопорного винта и опускает ленту вручную. СОЖ подаётся в зону реза, охлаждая полотно и вымывая стружку.
Типичные области применения
- Изготовление ферм из швеллера 14П с углами 30° и 45°;
- Нарезка труб Ø219 мм для каркасов модульных зданий под 22,5°;
- Подготовка стоек лестниц из квадрата 100×100 мм с наклоном 37°;
- Резка профиля для рам автоматических ворот из швеллера 12П;
- Изготовление опор для солнечных электростанций под углом 28°.
Реальный сценарий
На заводе по производству модульных лестниц раньше при резке квадрата 100×100 мм приходилось дважды переустанавливать заготовку на LSZ1523. После перехода на LSZ1525 вся деталь стала помещаться в зону реза. Сборка ускорилась на 25%, а брак из-за перекоса сократился на 80%. Расход на ленты остался прежним — экономия только за счёт времени и качества.
Решение задач потребителя
Если вы теряете время на переустановку широких профилей, сталкиваетесь с браком из-за перекоса или ограничены в возможностях LSZ1523 — LSZ1525 обеспечивает расширенную зону реза и точную угловую резку «с первого раза».
Особенности и нюансы
Дополнительные опции:
- Цифровой индикатор угла — повышает точность до ±0,05°;
- Удлинённая поворотная рама — для заготовок до 900 мм;
- Комплект сменных карбидных направляющих — для работы с M42 и карбидными лентами.
Ограничения: не рекомендуется для абразивных чугунов без специальных полотен. Поворотный механизм требует проверки люфтов раз в 400 часов работы.
Техника безопасности
Обязательные меры:
- Надёжно фиксировать заготовку в тисках перед резкой;
- Использовать СИЗ: очки, перчатки, спецодежду;
- Не прикасаться к движущейся раме во время поворота;
- Обеспечить заземление и вентиляцию в зоне станка.
Нарушение этих правил может привести к травмам, повреждению заготовки или поломке механизма поворота.
Интересный факт
Модель LSZ1525 была разработана в 2023 году по запросу предприятий, изготавливающих опоры для солнечных электростанций в Сибири. Увеличенная ширина реза (250 мм) была рассчитана именно под квадрат 120×120 мм — основной несущий профиль в арктических условиях. Сегодня более 400 таких станков работают на объектах «зелёной» энергетики от Якутии до Мурманска.
Заключение
Ленточнопильный станок с поворотной рамой LSZ1525 — это точка баланса между функциональностью, производительностью и рентабельностью. Он решает задачу резки расширенного профиля без избыточных затрат. Закажите выездную демонстрацию — и убедитесь, как 20 мм дополнительной ширины могут кардинально упростить ваш производственный цикл!
