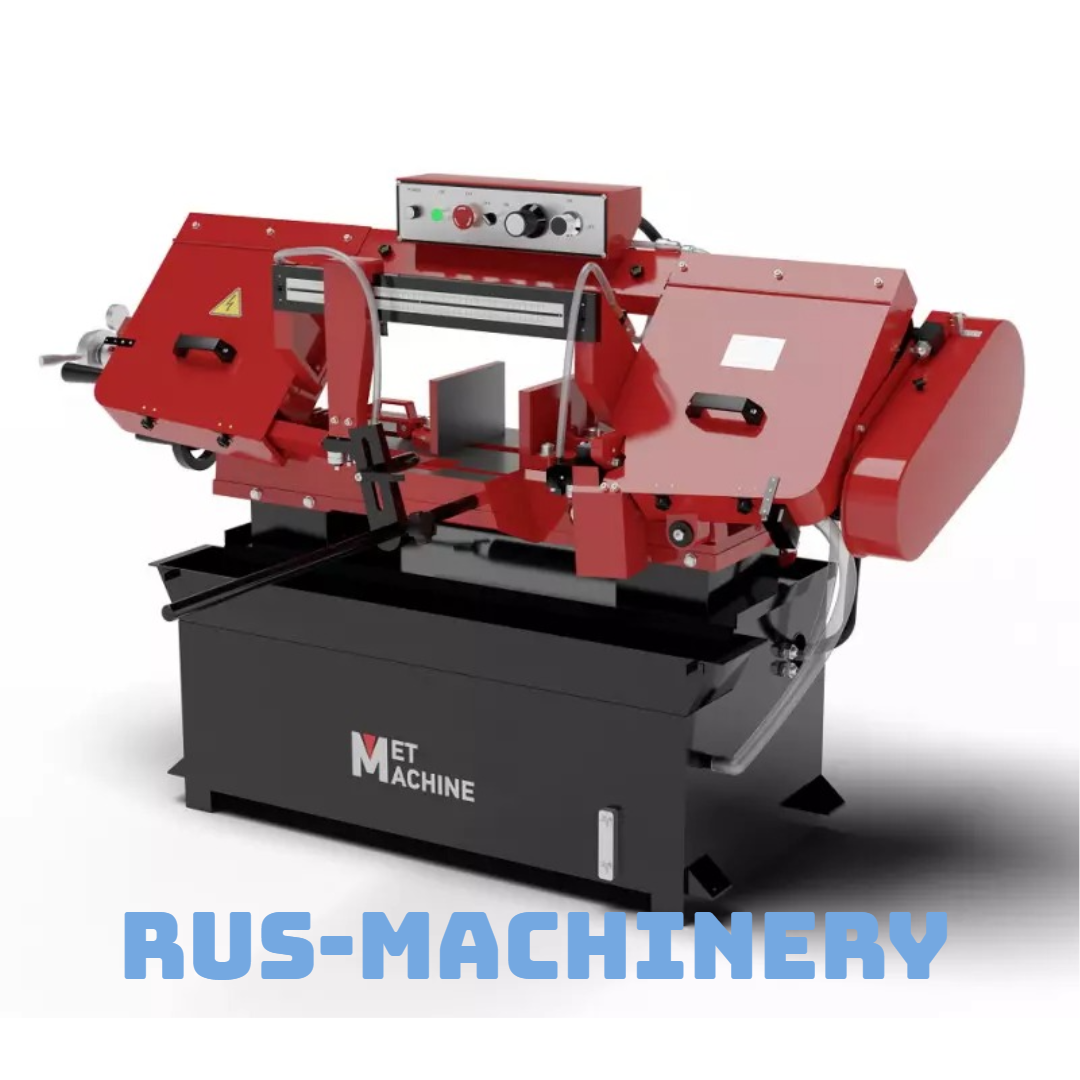

Ленточнопильный станок с поворотной рамой LSZ1523: точная угловая резка среднего профиля для малых и средних производств
Вступление: что такое LSZ1523 и зачем он нужен
Ленточнопильный станок с поворотной рамой LSZ1523 — это сбалансированная модель для предприятий, которым требуется надёжная угловая резка сортового проката без избыточных затрат. В профессиональной среде его также называют ленточной пилой с поворотным столом для среднего профиля, станком для резки ферм и каркасов, ленточнопильным агрегатом для холодной угловой резки или компактной пилорамой для цехов по изготовлению металлоконструкций. Устройство обрабатывает заготовки до 150 мм по высоте и 230 мм по ширине — включая круг, квадрат, швеллер и трубы — под углами от 0° до 60°, обеспечивая чистый, холодный рез без термического влияния.
Преимущества для потребителя:
- Поворотная рама с углом до 60° — идеальна для ферм и наклонных конструкций;
- Холодная резка — отсутствие зоны термического влияния и напряжений;
- Экономия материала: ширина пропила всего 0,9 мм;
- Работает от сети 380 В — доступен для большинства промышленных объектов;
- Совместимость с биметаллическими и M42-лентами без фирменных ограничений.
Это делает LSZ1523 идеальным выбором для цехов по производству лестниц, ворот, модульных зданий, теплиц и мелкосерийных металлоконструкций.
Технические характеристики
| Параметр | Значение |
|---|---|
| Макс. размеры заготовки (H×W) | 150 × 230 мм |
| Диапазон поворота рамы | 0° — 60° (влево), 0° — 45° (вправо) |
| Точность установки угла | ±0,2° (механический упор с фиксатором) |
| Скорость ленты | 25 / 45 / 65 / 85 м/мин (4 скорости) |
| Мощность главного двигателя | 2,2 кВт, 380 В |
| Мощность насоса СОЖ | 0,18 кВт |
| Тип ленты | 27×0,9 мм, длина 3200 мм (биметаллическая или M42) |
| Система подачи | Ручная, с грузовой подвеской |
| Ёмкость бака СОЖ | 30 л |
| Габариты (Д×Ш×В) | 1600 × 750 × 1500 мм |
| Вес станка | 520 кг |
| Класс точности | П (повышенный, ГОСТ 6710-93) |
Сравнение с аналогами
По сравнению с LSZ1120, модель LSZ1523 предлагает на 40% большую зону реза, мощность 2,2 кВт и расширенный диапазон углов (до 60°), что критично для мостовых ферм и наклонных опор. В отличие от китайских аналогов с пластиковыми направляющими и неточной фиксацией угла, LSZ1523 имеет чугунную станину, металлический поворотный механизм и совместимость с любыми лентами по DIN 50131. При этом стоимость на 25% ниже европейских аналогов (Behringer HBM-160) при полной локализации сервиса в РФ и СНГ.
Комплектация
| Компонент | Количество |
|---|---|
| Основной станок с поворотной рамой | 1 шт. |
| Ленточное полотно 27×0,9×3200 мм (биметаллическое) | 1 шт. |
| Комплект ключей и инструментов для обслуживания | 1 комплект |
| Упорная линейка с механическим отсчётом | 1 шт. |
| Система СОЖ (встроенный бак, 30 л) | 1 шт. |
| Руководство по эксплуатации (на русском) | 1 шт. |
| Паспорт и сертификаты соответствия | 1 комплект |
Комплектация подтверждена по официальному каталогу производителя (актуально на 12 декабря 2025 г.).
Применение и использование
Принцип работы
Заготовка устанавливается на поворотной раме и зажимается в тисках. Оператор вручную поворачивает раму до нужного угла, фиксирует её стопорным винтом и опускает ленту с помощью грузовой подвески. СОЖ подаётся в зону реза, охлаждая полотно и вымывая стружку.
Типичные области применения
- Изготовление стропильных ферм из двутавра 10Б1 с углами 30° и 45°;
- Нарезка алюминиевых профилей для остекления под 22,5°;
- Подготовка стоек для модульных лестниц с наклоном 37°;
- Изготовление рам для автоматических ворот из швеллера 10П;
- Резка опор для солнечных панелей под углом 28°.
Реальный сценарий
На заводе по производству модульных лестниц раньше каждую стойку резали на отрезном станке, затем подгоняли напильником. После приобретения LSZ1523 все резы стали выполняться под точным углом. Сборка ускорилась в 1,8 раза, а брак из-за нестыковки сократился на 75%. Расход на инструмент упал на 80%.
Решение задач потребителя
Если вы тратите часы на подгонку углов, теряете материал на широкие диски или сталкиваетесь с браком при сборке — LSZ1523 обеспечивает точную, быструю и экономичную резку «с первого раза».
Особенности и нюансы
Дополнительные опции:
- Цифровой индикатор угла — повышает точность до ±0,1°;
- Удлинённая поворотная рама — для заготовок до 800 мм;
- Комплект сменных карбидных направляющих — для работы с M42 и карбидными лентами.
Ограничения: не рекомендуется для абразивных чугунов без специальных полотен. Поворотный механизм требует проверки люфтов раз в 400 часов работы.
Техника безопасности
Обязательные меры:
- Надёжно фиксировать заготовку в тисках перед резкой;
- Использовать СИЗ: очки, перчатки, спецодежду;
- Не прикасаться к движущейся раме во время поворота;
- Обеспечить заземление и вентиляцию в зоне станка.
Нарушение этих правил может привести к травмам, повреждению заготовки или поломке механизма поворота.
Интересный факт
Модель LSZ1523 стала первой в линейке «LSZ», разработанной в 2022 году по запросу предприятий, изготавливающих модульные лестницы для частного сектора. Увеличенная ширина реза (230 мм) была рассчитана именно под швеллер 12П — самый распространённый профиль в этой нише. Сегодня более 1200 таких станков эксплуатируются в России и СНГ.
Заключение
Ленточнопильный станок с поворотной рамой LSZ1523 — это разумный выбор для предприятий, где важна точность углов, но нет необходимости в дорогостоящей автоматике. Он сочетает промышленную надёжность, функциональность и доступную цену. Закажите демонстрационный запуск — и убедитесь, как один станок может сократить ваши расходы на подгонку и повысить качество сборки уже с первого дня!
