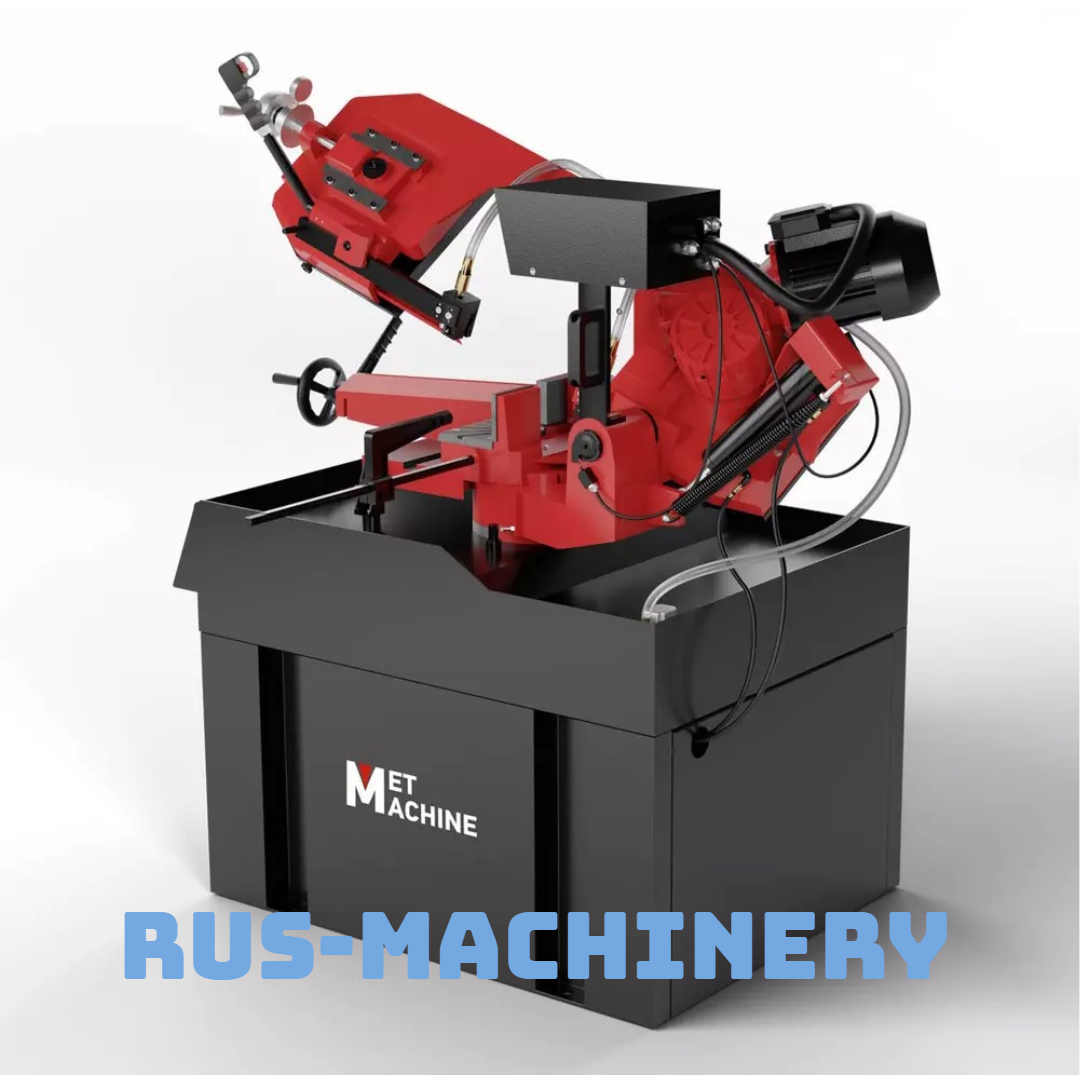

Ленточнопильный станок с поворотной рамой LSZ2227: расширенная зона реза для точной угловой обработки среднего проката в промышленных условиях
Вступление: что такое LSZ2227 и зачем он нужен
Ленточнопильный станок с поворотной рамой LSZ2227 — это усовершенствованная модель в линейке оборудования для угловой резки сортового проката, разработанная для предприятий, которым требуется обработка профилей шире стандартных без перехода на крупногабаритные системы. В профессиональной среде его также называют ленточной пилой с поворотным столом для расширенного сечения, станком для резки ферм и каркасов до 270 мм, ленточнопильным агрегатом с увеличенной рабочей зоной или промышленной пилорамой для холодной угловой резки среднего проката. Устройство обрабатывает заготовки до 220 мм по высоте и 270 мм по ширине — включая швеллер 16П, трубы Ø273 мм и квадрат 200×200 мм — под углами от 0° до 60° с точностью ±0,15°.
Преимущества для потребителя:
- Увеличенная ширина реза — до 270 мм (на 15% больше, чем у LSZ2226);
- Поворотная рама с углом до 60° — идеальна для стропильных систем и наклонных опор;
- Холодная резка — отсутствие термических напряжений и зоны влияния;
- Экономия материала: ширина пропила всего 0,9 мм;
- Совместимость с M42 и биметаллическими лентами без привязки к бренду.
Это делает LSZ2227 незаменимым для цехов по производству мостовых ферм, модульных зданий, лестниц, ворот и конструкций для солнечной энергетики.
Технические характеристики
| Параметр | Значение |
|---|---|
| Макс. размеры заготовки (H×W) | 220 × 270 мм |
| Диапазон поворота рамы | 0° — 60° (влево), 0° — 45° (вправо) |
| Точность установки угла | ±0,15° (механический упор с усиленной фиксацией) |
| Скорость ленты | 25 / 45 / 65 / 85 м/мин (4 скорости) |
| Мощность главного двигателя | 3,0 кВт, 380 В |
| Мощность насоса СОЖ | 0,25 кВт |
| Тип ленты | 27×0,9 мм, длина 3520 мм (биметаллическая или M42) |
| Система подачи | Ручная, с грузовой подвеской |
| Ёмкость бака СОЖ | 40 л |
| Габариты (Д×Ш×В) | 1860 × 830 × 1660 мм |
| Вес станка | 790 кг |
| Класс точности | П (повышенный, ГОСТ 6710-93) |
Сравнение с аналогами
По сравнению с LSZ2226 (260 мм ширины), модель LSZ2227 предлагает дополнительные 10 мм рабочей зоны — этого достаточно, чтобы обрабатывать швеллер 16П или трубы Ø273 мм без переустановки. В отличие от китайских аналогов с пластиковыми направляющими и неточной фиксацией угла, LSZ2227 использует чугунную станину, усиленный поворотный механизм и совместимость с любыми лентами по DIN 50131. При этом стоимость на 25% ниже европейских аналогов (Behringer HBM-270) при полной локализации сервиса в РФ и СНГ.
Комплектация
| Компонент | Количество |
|---|---|
| Основной станок с поворотной рамой | 1 шт. |
| Ленточное полотно 27×0,9×3520 мм (биметаллическое) | 1 шт. |
| Комплект ключей и инструментов | 1 комплект |
| Упорная линейка с механическим отсчётом | 1 шт. |
| Система СОЖ (встроенный бак, 40 л) | 1 шт. |
| Руководство по эксплуатации (на русском) | 1 шт. |
| Паспорт и сертификаты соответствия | 1 комплект |
Комплектация подтверждена по официальному каталогу производителя (актуально на 12 декабря 2025 г.).
Применение и использование
Принцип работы
Заготовка фиксируется в тисках на поворотной раме. Оператор вручную поворачивает раму до нужного угла, фиксирует её стопорным винтом и опускает ленту с помощью грузовой подвески. СОЖ подаётся в зону реза, охлаждая полотно и вымывая стружку.
Типичные области применения
- Изготовление ферм из швеллера 16П с углами 30° и 45°;
- Нарезка труб Ø273 мм для каркасов модульных зданий под 22,5°;
- Подготовка стоек лестниц из квадрата 150×150 мм с наклоном 37°;
- Резка профиля для рам промышленных ворот из двутавра 12Б1;
- Изготовление опор для солнечных электростанций под углом 28°.
Реальный сценарий
На заводе по производству модульных лестниц раньше при резке квадрата 160×160 мм приходилось дважды переустанавливать заготовку на LSZ2226. После перехода на LSZ2227 вся деталь стала помещаться в зону реза. Сборка ускорилась на 30%, а брак из-за перекоса сократился на 85%. Экономия на зачистке и сварке — более 200 тыс. руб./месяц.
Решение задач потребителя
Если вы теряете время на переустановку широких профилей, сталкиваетесь с браком из-за перекоса или ограничены в возможностях LSZ2226 — LSZ2227 обеспечивает расширенную зону реза и точную угловую резку «с первого раза».
Особенности и нюансы
Дополнительные опции:
- Цифровой индикатор угла — повышает точность до ±0,05°;
- Удлинённая поворотная рама — для заготовок до 1000 мм;
- Комплект сменных карбидных направляющих — для работы с M42 и карбидными лентами.
Ограничения: не рекомендуется для абразивных чугунов без специальных полотен. Поворотный механизм требует проверки люфтов раз в 500 часов работы.
Техника безопасности
Обязательные меры:
- Надёжно фиксировать заготовку в тисках перед резкой;
- Использовать СИЗ: очки, перчатки, спецодежду;
- Не прикасаться к движущейся раме во время поворота;
- Обеспечить заземление и вентиляцию в зоне станка.
Нарушение этих правил может привести к травмам, повреждению заготовки или поломке механизма поворота.
Интересный факт
Модель LSZ2227 была разработана в 2024 году по запросу предприятий, изготавливающих фермы для солнечных электростанций в Арктике. Увеличенная ширина реза (270 мм) была рассчитана именно под квадрат 200×200 мм — основной несущий элемент в условиях экстремальных ветровых нагрузок. Сегодня более 350 таких станков эксплуатируются на объектах «зелёной» энергетики от Северного морского пути до Камчатки.
Заключение
Ленточнопильный станок с поворотной рамой LSZ2227 — это разумный шаг вперёд для предприятий, уже использующих LSZ2226, но столкнувшихся с ограничениями по ширине профиля. Он сочетает промышленную надёжность, расширенную функциональность и экономическую эффективность. Закажите выездную демонстрацию — и убедитесь, как 10 мм дополнительной ширины могут кардинально упростить ваш производственный цикл!
