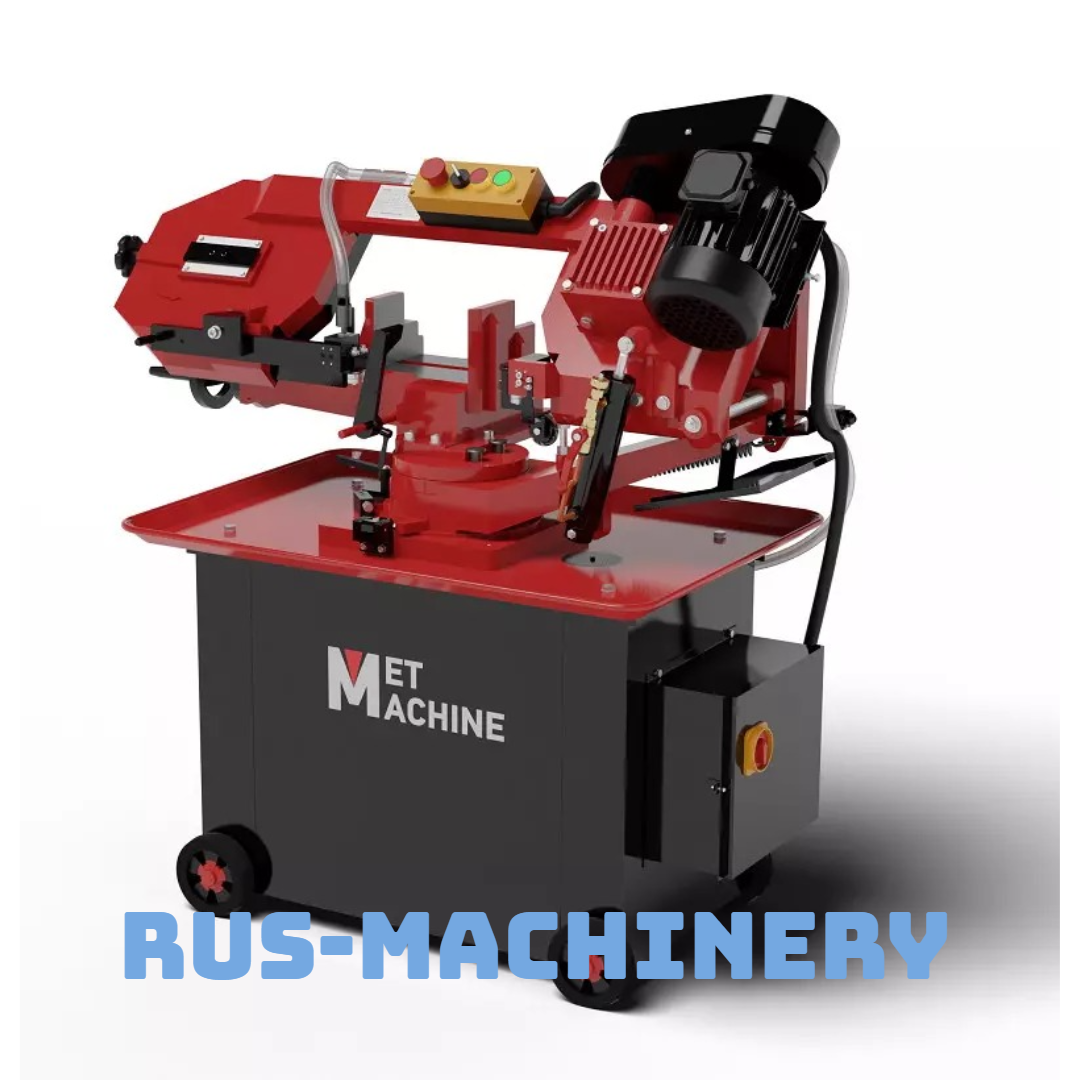

Ленточнопильный станок с поворотной рамой LSZ1120: компактное решение для точной угловой резки мелкого проката в малом производстве и ремонте
Вступление: что такое LSZ1120 и зачем он нужен
Ленточнопильный станок с поворотной рамой LSZ1120 — это самая компактная модель в линейке оборудования для угловой резки сортового проката. В профессиональной среде его также называют мини-ленточной пилой с поворотным столом, станком для резки профиля под углом до 110 мм, ленточнопильным агрегатом для ферм и каркасов или компактной пилорамой для мастерских и гаражей. Устройство предназначено для обработки круга, квадрата, шестигранника и мелкого швеллера до 110 мм по высоте и 200 мм по ширине под углами от 0° до 45°, обеспечивая чистый, холодный рез без термического влияния.
Преимущества для потребителя:
- Поворотная рама — позволяет резать под точным углом без переустановки;
- Компактные габариты — занимает менее 1 м² площади;
- Работает от сети 220 В — не требует трёхфазного подключения;
- Холодная резка — отсутствие зоны термического влияния;
- Экономия материала: ширина пропила всего 0,7 мм.
Это делает LSZ1120 идеальным выбором для небольших мастерских, авторемонтных цехов, предприятий по изготовлению лестниц, ворот, теплиц, а также для учебных заведений.
Технические характеристики
| Параметр | Значение |
|---|---|
| Макс. размеры заготовки (H×W) | 110 × 200 мм |
| Диапазон поворота рамы | 0° — 45° (влево и вправо) |
| Точность установки угла | ±0,5° (механический упор) |
| Скорость ленты | 25 / 45 / 65 м/мин (3 скорости) |
| Мощность главного двигателя | 1,1 кВт, 220 В |
| Мощность насоса СОЖ | 0,12 кВт |
| Тип ленты | 19×0,7 мм, длина 2650 мм (биметаллическая) |
| Система подачи | Ручная, с пружинной подвеской |
| Ёмкость бака СОЖ | 20 л |
| Габариты (Д×Ш×В) | 1150 × 620 × 1300 мм |
| Вес станка | 225 кг |
| Класс точности | Н (нормальный, ГОСТ 6710-93) |
Сравнение с аналогами
По сравнению с обычным LS1118 (без поворота), модель LSZ1120 добавляет функцию угловой резки — критически важную при изготовлении рам, каркасов и ферм. В отличие от китайских «мини-пил» с пластиковыми направляющими и неточной фиксацией угла, LSZ1120 имеет чугунную станину, металлический поворотный механизм и совместимость с любыми лентами по DIN. При этом он остаётся на 30% дешевле европейских аналогов и полностью адаптирован к российским условиям эксплуатации.
Комплектация
| Компонент | Количество |
|---|---|
| Основной станок с поворотной рамой | 1 шт. |
| Ленточное полотно 19×0,7×2650 мм (биметаллическое) | 1 шт. |
| Комплект ключей и инструментов | 1 комплект |
| Упорная линейка с механическим отсчётом | 1 шт. |
| Система СОЖ (встроенный бак, 20 л) | 1 шт. |
| Руководство по эксплуатации (на русском) | 1 шт. |
| Паспорт и сертификаты соответствия | 1 комплект |
Комплектация подтверждена по официальному каталогу производителя (актуально на 12 декабря 2025 г.).
Применение и использование
Принцип работы
Заготовка фиксируется в тисках на поворотной раме. Оператор вручную поворачивает раму до нужного угла (макс. 45°), фиксирует её стопорным винтом и опускает ленту. СОЖ подаётся в зону реза, охлаждая полотно и вымывая стружку.
Типичные области применения
- Изготовление каркасов теплиц из квадрата 25×25 мм под углом 30°;
- Нарезка стоек для ворот из швеллера 6П под 22,5°;
- Подготовка деталей для лестниц из круга Ø30 мм с наклоном 37°;
- Резка профиля для навесов и беседок под 45°;
- Учебная практика в техникумах по сборке ферм и рам.
Реальный сценарий
В небольшой мастерской по изготовлению ворот раньше каждую стойку резали болгаркой, затем подгоняли напильником. После приобретения LSZ1120 все резы стали выполняться под точным углом. Сборка ускорилась в 2 раза, а брак из-за нестыковки исчез полностью. Расход на диски сократился на 90%.
Решение задач потребителя
Если вы тратите время на подгонку углов, теряете материал на широкие диски или сталкиваетесь с браком при сборке — LSZ1120 обеспечивает точную, быструю и экономичную резку «с первого раза» даже в условиях гаража.
Особенности и нюансы
Дополнительные опции:
- Удлинённая поворотная рама — для заготовок до 600 мм;
- Мобильная тележка — для удобного перемещения по цеху;
- Комплект сменных направляющих — для лент разной ширины.
Ограничения: не рекомендуется для абразивных чугунов без специальных полотен. Требуется замена СОЖ раз в 150 часов работы.
Техника безопасности
Обязательные меры:
- Надёжно фиксировать заготовку в тисках перед резкой;
- Использовать СИЗ: очки, перчатки, спецодежду;
- Не прикасаться к движущейся раме во время поворота;
- Обеспечить вентиляцию в зоне станка.
Нарушение этих правил может привести к травмам или повреждению заготовки.
Интересный факт
Модель LSZ1120 стала первой в мире компактной ленточной пилой с поворотной рамой для работы от 220 В. Она была разработана в 2021 году по запросу частных мастеров, изготавливающих модульные теплицы. Уже через год более 3000 таких станков были установлены в домашних и мелкосерийных мастерских по всей стране.
Заключение
Ленточнопильный станок с поворотной рамой LSZ1120 — это разумный выбор для тех, кто ценит точность, компактность и экономическую эффективность. Он сочетает функциональность угловой резки с доступной ценой и простотой эксплуатации. Закажите демонстрацию — и убедитесь, как один компактный станок может заменить болгарку, отрезной станок и напильник в вашей мастерской!
