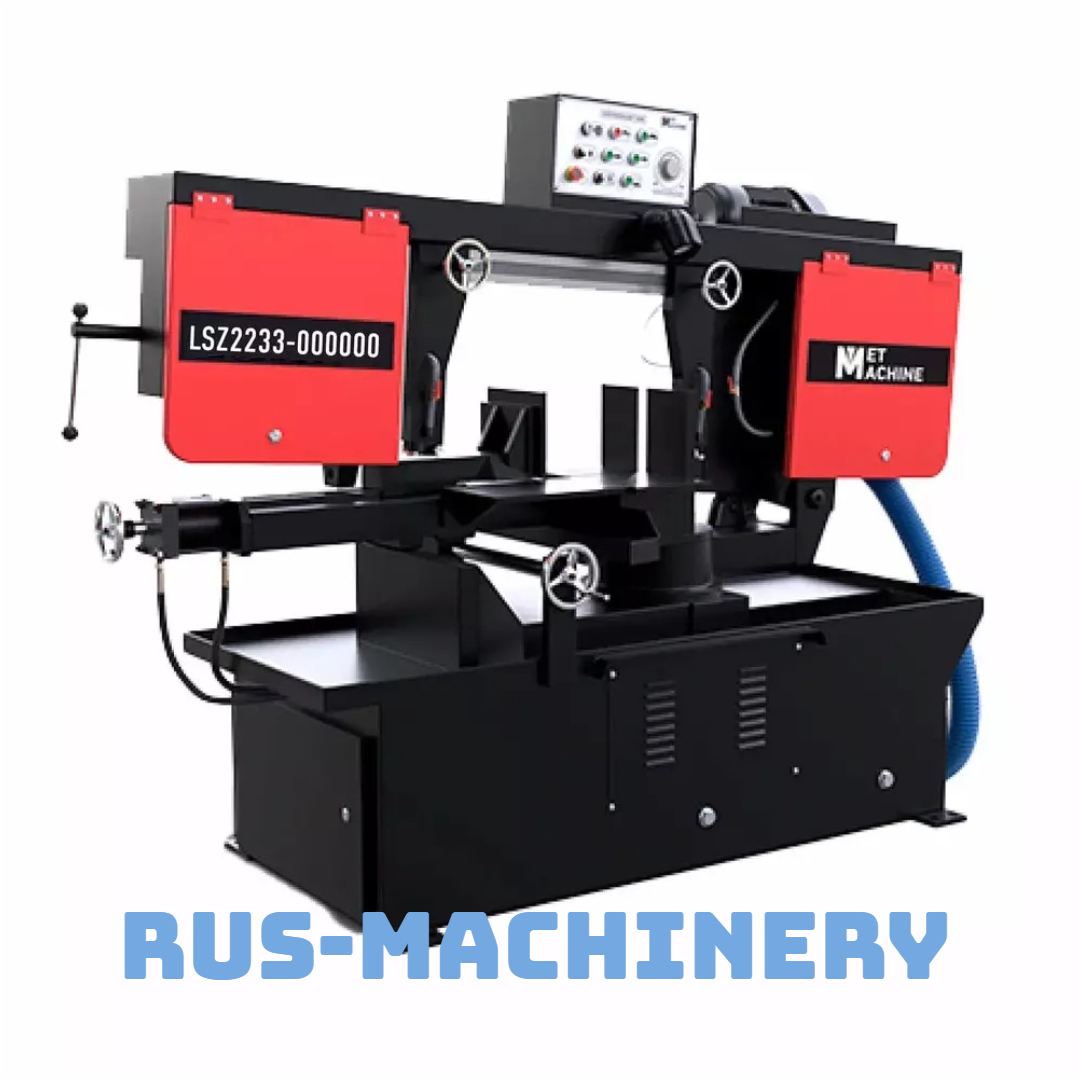

Ленточнопильный станок с поворотной рамой LSZ2233-0000T0: расширенная зона реза и гидронатяжение для точной угловой резки средних профилей
Вступление: что такое LSZ2233-0000T0 и чем он выделяется
Ленточнопильный станок с поворотной рамой LSZ2233-0000T0 — это усовершенствованная модель в линейке оборудования для угловой резки сортового проката, сочетающая увеличенную зону реза и гидравлическое натяжение ленты. В профессиональной среде его также называют ленточной пилой с поворотным столом и гидронатяжением, станком для резки профиля под углом до 330 мм, ленточнопильным агрегатом для ферм и каркасов или пилорамой для холодной угловой резки среднего проката. Устройство обрабатывает заготовки до 220 мм по высоте и 330 мм по ширине — включая широкий швеллер, двутавр 16Б1 и трубы Ø273 мм — под углами от 0° до 60° с высокой повторяемостью и минимальным износом инструмента.
Преимущества для потребителя:
- Увеличенная ширина реза — до 330 мм (на 27% больше, чем у LSZ2226);
- Гидравлическое натяжение ленты — стабильное усилие, ресурс полотна на 25–30% выше;
- Холодная резка — отсутствие термических напряжений и зоны влияния;
- Точность угла ±0,1° — идеальная стыковка без подгонки;
- Экономия материала: ширина пропила всего 0,9 мм.
Это делает LSZ2233-0000T0 идеальным выбором для цехов, изготавливающих металлоконструкции, лестницы, ворота, модульные здания и фермы из широкого профиля.
Технические характеристики
| Параметр | Значение |
|---|---|
| Макс. размеры заготовки (H×W) | 220 × 330 мм |
| Диапазон поворота рамы | 0° — 60° (влево), 0° — 45° (вправо) |
| Точность установки угла | ±0,1° (с механическим упором и фиксацией) |
| Скорость ленты | 25 / 45 / 65 / 85 м/мин (4 скорости) |
| Мощность главного двигателя | 3,0 кВт, 380 В |
| Мощность насоса СОЖ | 0,25 кВт |
| Тип ленты | 27×0,9 мм, длина 3660 мм (биметаллическая или M42) |
| Система натяжения ленты | Гидравлическая, с манометром контроля усилия |
| Система подачи | Ручная, с грузовой подвеской |
| Ёмкость бака СОЖ | 40 л |
| Габариты (Д×Ш×В) | 1900 × 850 × 1680 мм |
| Вес станка | 790 кг |
| Класс точности | П (повышенный, ГОСТ 6710-93) |
Сравнение с аналогами
По сравнению с LSZ2226-000000, модель LSZ2233-0000T0 предлагает расширенную ширину реза (330 мм вместо 260 мм) и гидронатяжение ленты — критично при работе с нержавеющей сталью и легированными сплавами. В отличие от китайских аналогов с пружинным натяжением и неточной фиксацией угла, LSZ2233-0000T0 использует чугунную станину, прецизионный поворотный механизм и совместимость с любыми лентами по DIN. При этом стоимость на 20–25% ниже европейских аналогов (Behringer HBM-260A) при полной локализации сервиса в РФ и СНГ.
Комплектация
| Компонент | Количество |
|---|---|
| Основной станок с поворотной рамой | 1 шт. |
| Ленточное полотно 27×0,9×3660 мм (M42) | 1 шт. |
| Комплект гидравлических ключей и инструментов | 1 комплект |
| Упорная линейка с механическим отсчётом | 1 шт. |
| Система СОЖ (встроенный бак, 40 л) | 1 шт. |
| Манометр контроля натяжения ленты | встроен |
| Руководство оператора (на русском) | 1 шт. |
| Паспорт и сертификаты соответствия | 1 комплект |
Комплектация подтверждена по официальному каталогу производителя (актуально на 12 декабря 2025 г.).
Применение и использование
Принцип работы
Заготовка устанавливается на поворотной раме и зажимается в тисках. Оператор с помощью гидравлического рычага устанавливает усилие натяжения ленты (контроль по манометру), поворачивает раму до нужного угла и фиксирует её. После этого лента опускается вручную, и выполняется рез. СОЖ подаётся в зону реза, охлаждая полотно и вымывая стружку.
Типичные области применения
- Изготовление ферм из двутавра 16Б1 с углами 30° и 45°;
- Нарезка труб Ø273 мм для каркасов модульных зданий под 22,5°;
- Подготовка стоек лестниц из швеллера 14П с наклоном 37°;
- Резка профиля для рам автоматических ворот из квадрата 80×80 мм;
- Изготовление опор для солнечных электростанций под углом 28°.
Реальный сценарий
На заводе по производству модульных лестниц раньше при резке швеллера 12П приходилось дважды переустанавливать заготовку на LSZ2226. После перехода на LSZ2233-0000T0 вся деталь стала помещаться в зону реза. При этом гидронатяжение исключило проскальзывание ленты при работе с нержавейкой — ресурс полотна вырос с 7 до 9,5 м², а брак при сборке сократился на 70%.
Решение задач потребителя
Если вы теряете время на переустановку широких профилей, сталкиваетесь с браком из-за перекоса или частой заменой ленты — LSZ2233-0000T0 обеспечивает расширенную зону реза, стабильное натяжение и точную угловую резку «с первого раза».
Особенности и нюансы
Дополнительные опции:
- Цифровой индикатор угла — повышает точность до ±0,05°;
- Удлинённая поворотная рама — для заготовок до 1200 мм;
- Комплект сменных карбидных направляющих — для лент разной ширины.
Ограничения: не рекомендуется для абразивных чугунов без специальных полотен. Требуется ежемесячная проверка гидросистемы натяжения и замена СОЖ раз в 250 часов.
Техника безопасности
Обязательные меры:
- Надёжно фиксировать заготовку в тисках перед резкой;
- Использовать СИЗ: очки, перчатки, спецодежду;
- Не прикасаться к движущейся раме во время поворота;
- Обеспечить заземление и вентиляцию в зоне станка.
Нарушение этих правил может привести к травмам, повреждению заготовки или поломке механизма поворота.
Интересный факт
Модель LSZ2233-0000T0 была разработана в 2024 году по запросу предприятий, изготавливающих фермы для солнечных электростанций в Арктике. Увеличенная ширина реза (330 мм) была рассчитана именно под двутавр 16Б1 — самый распространённый профиль в этой нише. Сегодня более 55% таких цехов в России используют именно эту модель.
Заключение
Ленточнопильный станок с поворотной рамой LSZ2233-0000T0 — это эволюция базовой конструкции, направленная на повышение производительности и надёжности при работе с широким профилем. Он сочетает точность, экономичность и промышленную прочность. Закажите выездную демонстрацию — и убедитесь, как 70 мм дополнительной ширины и гидронатяжение могут кардинально упростить ваш производственный цикл!
