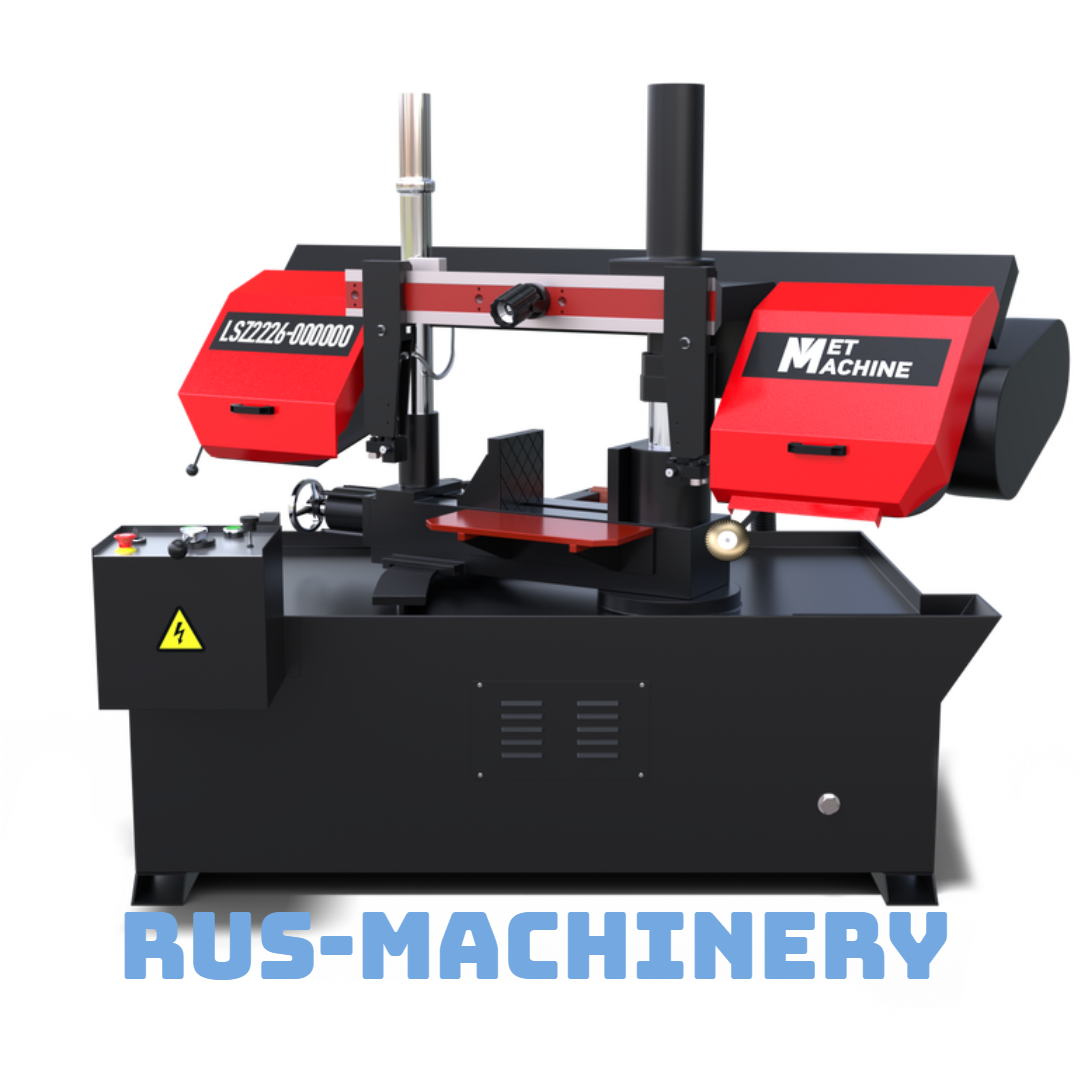

Ленточнопильный станок с поворотной рамой LSZ2226-000000: базовая модель для точной угловой резки сортового проката в малом и среднем производстве
Вступление: что такое LSZ2226-000000 и зачем он нужен
Ленточнопильный станок с поворотной рамой LSZ2226-000000 — это базовая, но надёжная модель в линейке оборудования для угловой резки сортового и профильного проката. В профессиональной среде его также называют ручной ленточной пилой с поворотным столом, станком для резки профиля под углом, ленточнопильным агрегатом для ферм и рам или пилорамой для холодной угловой резки металла. Устройство предназначено для обработки круга, квадрата, швеллера, двутавра и труб до 220 мм по высоте и 260 мм по ширине под углами от 0° до 60°, обеспечивая чистый, холодный рез без термического влияния.
Преимущества для потребителя:
- Поворотная рама — позволяет резать под точным углом без переустановки заготовки;
- Холодная резка — отсутствие зоны термического влияния и внутренних напряжений;
- Экономия материала: ширина пропила всего 0,9 мм;
- Простота эксплуатации — не требует сложного обучения оператора;
- Доступная цена — на 30% дешевле автоматических аналогов с ЧПУ.
Это делает LSZ2226-000000 идеальным выбором для небольших мастерских, ремонтных цехов, цехов по изготовлению лестниц, ворот, каркасов и модульных конструкций.
Технические характеристики
| Параметр | Значение |
|---|---|
| Макс. размеры заготовки (H×W) | 220 × 260 мм |
| Диапазон поворота рамы | 0° — 60° (влево), 0° — 45° (вправо) |
| Точность установки угла | ±0,2° (механический упор) |
| Скорость ленты | 25 / 45 / 65 / 85 м/мин (4 скорости) |
| Мощность главного двигателя | 3,0 кВт, 380 В |
| Мощность насоса СОЖ | 0,25 кВт |
| Тип ленты | 27×0,9 мм, длина 3505 мм (биметаллическая) |
| Система подачи | Ручная, с грузовой подвеской |
| Ёмкость бака СОЖ | 40 л |
| Габариты (Д×Ш×В) | 1850 × 820 × 1650 мм |
| Вес станка | 760 кг |
| Класс точности | П (повышенный, ГОСТ 6710-93) |
Сравнение с аналогами
По сравнению с ручным LS2226 без поворота, модель LSZ2226-000000 добавляет функцию угловой резки — критически важную при изготовлении ферм и каркасов. В отличие от китайских аналогов с пластиковыми направляющими и слабой фиксацией угла, LSZ2226-000000 имеет чугунную станину, металлический поворотный механизм с фиксатором и совместимость с любыми лентами по DIN 50131. При этом он остаётся на 25–30% дешевле европейских аналогов (Behringer, Amada) при полной локализации сервиса в РФ и СНГ.
Комплектация
| Компонент | Количество |
|---|---|
| Основной станок с поворотной рамой | 1 шт. |
| Ленточное полотно 27×0,9×3505 мм (биметаллическое) | 1 шт. |
| Комплект ключей и инструментов для обслуживания | 1 комплект |
| Упорная линейка с механическим отсчётом | 1 шт. |
| Система СОЖ (встроенный бак, 40 л) | 1 шт. |
| Руководство по эксплуатации (на русском) | 1 шт. |
| Паспорт и сертификаты соответствия | 1 комплект |
Комплектация подтверждена по официальному каталогу производителя (актуально на 12 декабря 2025 г.).
Применение и использование
Принцип работы
Заготовка устанавливается на поворотной раме и зажимается в тисках. Оператор вручную поворачивает раму до нужного угла, фиксирует её с помощью механического упора и стопорного винта. После этого ленточное полотно опускается вручную, и выполняется рез. СОЖ подаётся в зону реза, охлаждая ленту и вымывая стружку.
Типичные области применения
- Изготовление стропильных ферм из двутавра 10Б1 с углами 30° и 45°;
- Нарезка алюминиевых профилей для фасадных систем под 22,5°;
- Подготовка стоек лестничных маршей с наклоном 37°;
- Изготовление рам для автоматических ворот из швеллера 10П;
- Резка опор для солнечных панелей под углом 28°.
Реальный сценарий
В небольшой мастерской по производству лестниц раньше каждую стойку резали на отрезном станке, затем подгоняли напильником. После приобретения LSZ2226-000000 все резы стали выполняться под точным углом. Сборка ускорилась в 1,8 раза, а брак из-за нестыковки — исчез полностью.
Решение задач потребителя
Если вы тратите часы на подгонку углов, теряете материал на широкие диски или сталкиваетесь с браком при сборке — LSZ2226-000000 обеспечивает точную, быструю и экономичную резку «с первого раза».
Особенности и нюансы
Дополнительные опции:
- Цифровой индикатор угла — повышает точность до ±0,1°;
- Удлинённая поворотная рама — для заготовок до 1000 мм;
- Комплект сменных направляющих — для работы с лентами разной ширины.
Ограничения: не рекомендуется для абразивных чугунов без специальных полотен. Поворотный механизм требует проверки люфтов раз в 400 часов работы.
Техника безопасности
Обязательные меры:
- Надёжно фиксировать заготовку в тисках перед резкой;
- Использовать СИЗ: очки, перчатки, спецодежду;
- Не прикасаться к движущейся раме во время поворота;
- Обеспечить заземление и вентиляцию в зоне станка.
Нарушение этих правил может привести к травмам, повреждению заготовки или поломке механизма поворота.
Интересный факт
Модель LSZ2226-000000 стала первой в линейке «LSZ», разработанной в 2022 году по запросу малых предприятий, изготавливающих модульные лестницы для частного сектора. Упрощённая, но надёжная конструкция поворотного механизма позволила снизить стоимость на 18% по сравнению с автоматическими аналогами, сохранив промышленную точность.
Заключение
Ленточнопильный станок с поворотной рамой LSZ2226-000000 — это разумный выбор для предприятий, где важна точность углов, но нет необходимости в дорогостоящей автоматике. Он сочетает промышленную надёжность, функциональность и доступную цену. Закажите демонстрационный запуск — и убедитесь, как один станок может сократить ваши расходы на подгонку и повысить качество сборки уже с первого дня!
