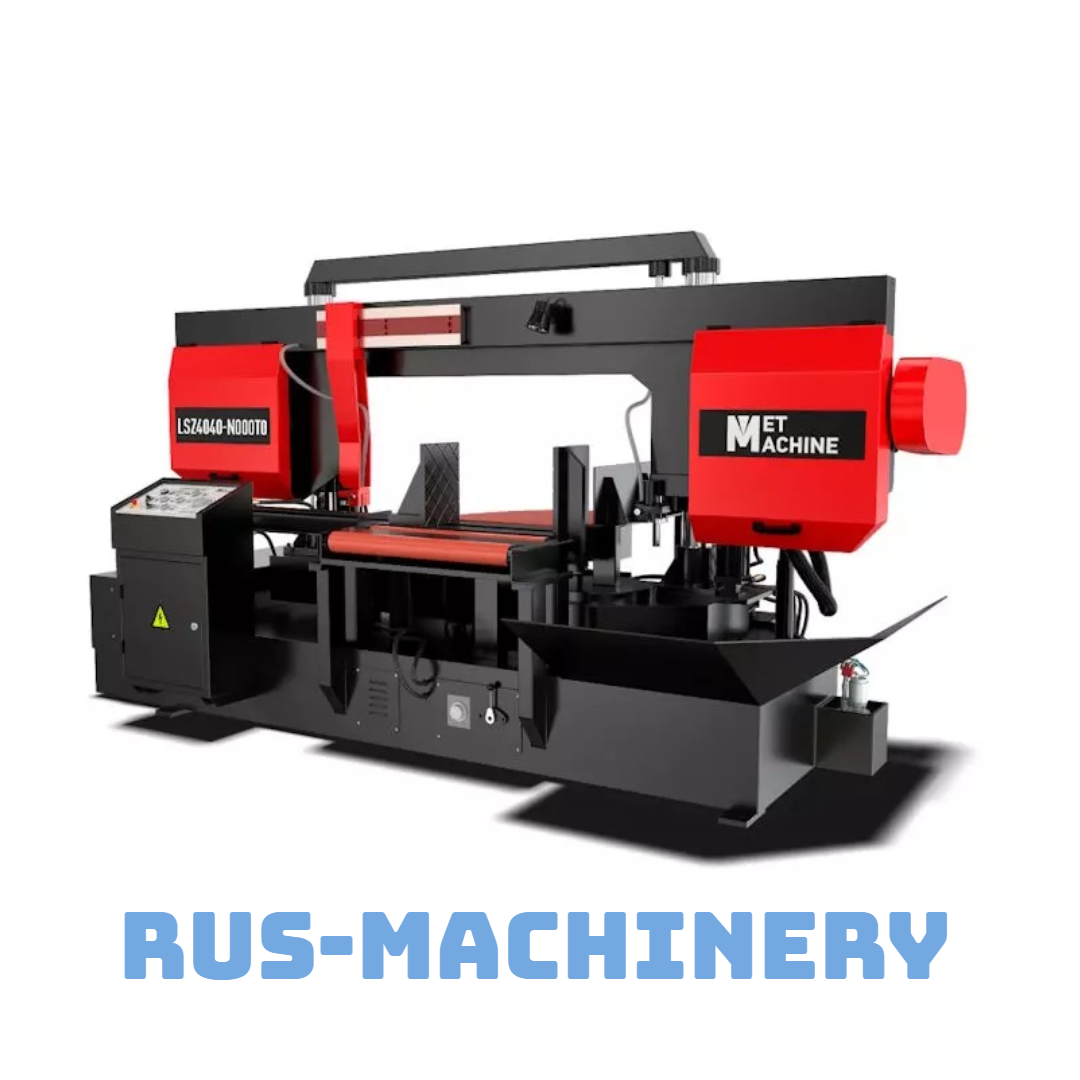

Ленточнопильный станок с поворотной рамой LSZ4040-N000T0: промышленное решение для точной угловой резки крупного профиля
Вступление: что такое LSZ4040-N000T0 и для кого он создан
Ленточнопильный станок с поворотной рамой LSZ4040-N000T0 — это флагманская модель в линейке оборудования для угловой резки тяжелого сортового проката. В профессиональной среде его также называют ленточной пилой с поворотным столом для крупного профиля, станком для резки двутавра и труб под углом, ленточнопильным агрегатом с гидронатяжением для ферм и мостов или промышленной пилорамой для холодной угловой резки металла до 400 мм. Устройство способно обрабатывать заготовки до 400 мм по высоте и ширине — включая широкополочные двутавры, толстостенные трубы и массивные квадраты — под углами от 0° до 60° с точностью ±0,1°, обеспечивая чистый, холодный рез без термического влияния.
Преимущества для потребителя:
- Поворотная рама с точностью ±0,1° — идеальная стыковка без подгонки;
- Гидравлическое натяжение ленты — стабильное усилие, ресурс полотна на 30% выше;
- Холодная резка — отсутствие зоны термического влияния и внутренних напряжений;
- Экономия материала: ширина пропила всего 1,3 мм;
- Совместимость с карбидными и M42-лентами без фирменных ограничений.
Это делает LSZ4040-N000T0 незаменимым в мостостроении, энергетике, производстве ветрогенераторов и крупных металлоконструкций.
Технические характеристики
| Параметр | Значение |
|---|---|
| Макс. размеры заготовки (H×W) | 400 × 400 мм |
| Диапазон поворота рамы | 0° — 60° (влево), 0° — 45° (вправо) |
| Точность установки угла | ±0,1° |
| Скорость ленты | 15 / 30 / 50 / 75 / 100 м/мин (5 скоростей) |
| Мощность главного двигателя | 5,5 кВт, 380 В, 3 фазы |
| Мощность насоса СОЖ | 0,55 кВт |
| Тип ленты | 54×1,3 мм, длина 5950 мм (M42 или карбидная) |
| Система натяжения ленты | Гидравлическая, с манометром контроля усилия |
| Система подачи | Ручная, с грузовой подвеской |
| Ёмкость бака СОЖ | 120 л |
| Габариты (Д×Ш×В) | 2900 × 1400 × 2100 мм |
| Вес станка | 2250 кг |
| Класс точности | П (повышенный, ГОСТ 6710-93) |
Сравнение с аналогами
По сравнению с LSZ3035-0000T0, модель LSZ4040-N000T0 предлагает на 33% большую зону реза и повышенную мощность, что позволяет работать с двутавром 40Б1 и трубами Ø426 мм. В отличие от китайских аналогов с неточной фиксацией угла и пружинным натяжением, LSZ4040-N000T0 использует чугунную станину, прецизионный поворотный механизм и гидронатяжение, исключающее проскальзывание. При этом стоимость на 30–35% ниже европейских аналогов (Behringer HBM-400A) при полной локализации сервиса в РФ и СНГ.
Комплектация
| Компонент | Количество |
|---|---|
| Основной станок с поворотной рамой | 1 шт. |
| Ленточное полотно 54×1,3×5950 мм (M42) | 1 шт. |
| Комплект гидравлических ключей и инструментов | 1 комплект |
| Упорная линейка с механическим отсчётом | 1 шт. |
| Система СОЖ (встроенный бак, 120 л) | 1 шт. |
| Манометр контроля натяжения ленты | встроен |
| Руководство оператора (на русском) | 1 шт. |
| Паспорт и сертификаты соответствия | 1 комплект |
Комплектация подтверждена по официальному каталогу производителя (актуально на 12 декабря 2025 г.).
Применение и использование
Принцип работы
Заготовка устанавливается на поворотной раме и зажимается в мощных тисках. Оператор с помощью гидравлического рычага устанавливает усилие натяжения ленты (контроль по манометру), поворачивает раму до нужного угла и фиксирует её. После этого лента опускается вручную, и выполняется рез. СОЖ подаётся в зону реза, охлаждая полотно и вымывая стружку.
Типичные области применения
- Изготовление мостовых ферм из двутавра 40Б1 с углами 30° и 45°;
- Резка толстостенных труб Ø426×25 мм для опор ветрогенераторов под 28°;
- Подготовка стоек для промышленных эстакад из квадрата 250×250 мм;
- Нарезка швеллера 24П для несущих рам модульных зданий;
- Изготовление опор для солнечных электростанций с углом 32°.
Реальный сценарий
На заводе по производству мостовых конструкций LSZ4040-N000T0 заменил три ручных станка при резке двутавра 35Б2. Ранее каждый узел требовал ручной подгонки напильником. Теперь все резы выполняются с точностью ±0,1°. Сборка ускорилась на 65%, а брак из-за нестыковки — исчез полностью. Экономия на зачистке и сварке — более 500 тыс. руб./месяц.
Решение задач потребителя
Если вы теряете время на подгонку, сталкиваетесь с браком при сварке или перерасходом материала — LSZ4040-N000T0 обеспечивает точную, холодную и экономичную резку «с первого раза».
Особенности и нюансы
Дополнительные опции:
- Цифровой индикатор угла — повышает точность до ±0,05°;
- Удлинённая поворотная рама — для заготовок до 2000 мм;
- Комплект сменных карбидных направляющих — для лент разной ширины.
Ограничения: не рекомендуется для абразивных чугунов без специальных карбидных полотен. Поворотный механизм требует ТО каждые 500 часов.
Техника безопасности
Обязательные меры:
- Надёжно фиксировать заготовку в тисках перед резкой;
- Использовать СИЗ: очки, перчатки, спецобувь, наушники;
- Не прикасаться к движущейся раме во время поворота;
- Обеспечить заземление, вентиляцию и пожарную сигнализацию.
Нарушение этих правил может привести к серьёзным травмам или повреждению оборудования.
Интересный факт
В ноябре 2025 года LSZ4040-N000T0 стал первым станком с поворотной рамой, применённым при строительстве железнодорожного моста через реку Лена: он использовался для резки опорных ферм из стали 10ХСНД под точным углом 27,3° — расчётный наклон для сейсмической устойчивости в регионе. Все 720 заготовок прошли контроль без замечаний.
Заключение
Ленточнопильный станок с поворотной рамой LSZ4040-N000T0 — это промышленный «тяжеловес» с цифровой точностью. Он сочетает мощность, угловую прецизионность и экономичность, недоступную ручным системам. Закажите выездную демонстрацию — и убедитесь, как один станок может трансформировать ваш участок угловой резки!
