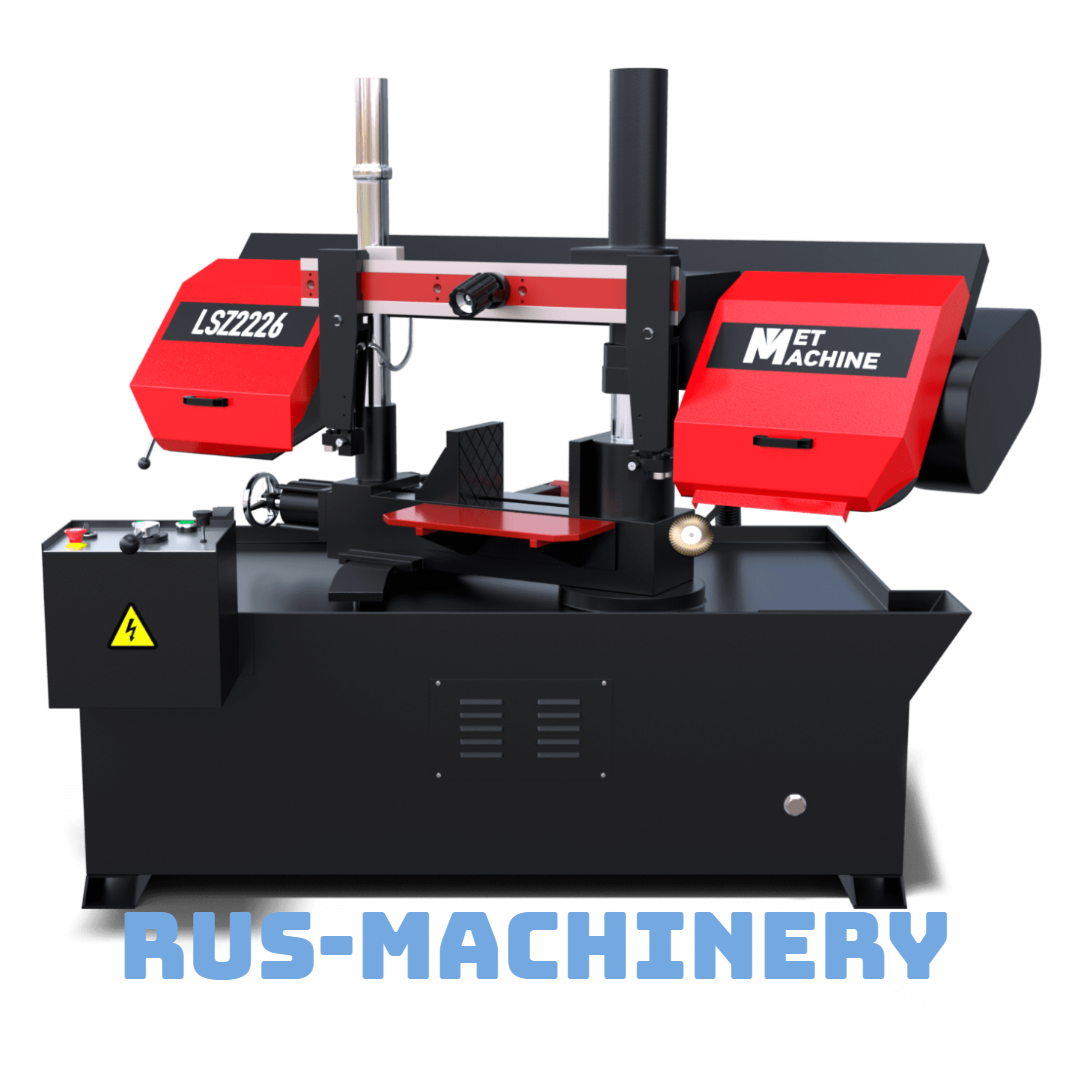

Ленточнопильный станок с поворотной рамой LSZ2226: точная угловая резка сортового проката для металлоконструкций и ферм
Вступление: что такое LSZ2226 и зачем нужна поворотная рама
Ленточнопильный станок с поворотной рамой LSZ2226 — это специализированное оборудование для высокоточной резки сортового и профильного проката под углом без переустановки заготовки. В профессиональной среде его также называют ленточной пилой с поворотным столом, автоматической пилорамой для угловой резки, агрегатом для резки рам и ферм или станком для точного раскроя профиля под заданным наклоном. Устройство обрабатывает круг, квадрат, швеллер, двутавр и трубы до 220 мм по высоте и 260 мм по ширине, обеспечивая чистый, холодный рез с точностью угла до ±0,1°.
Преимущества для потребителя:
- Поворотная рама с точностью ±0,1° — исключает ручную подгонку углов;
- Холодная резка — отсутствие термического влияния и напряжений;
- Экономия материала: ширина пропила всего 0,9 мм;
- Снижение трудозатрат: один оператор вместо 2–3 человек;
- Идеально подходит для изготовления каркасов, лестниц, ворот и ферм.
Это делает LSZ2226 незаменимым на предприятиях, производящих металлоконструкции, строительные каркасы, модульные здания и промышленную мебель.
Технические характеристики
| Параметр | Значение |
|---|---|
| Макс. размеры заготовки (H×W) | 220 × 260 мм |
| Диапазон поворота рамы | 0° — 60° (влево), 0° — 45° (вправо) |
| Точность установки угла | ±0,1° |
| Скорость ленты | 25 / 45 / 65 / 85 м/мин (4 скорости) |
| Мощность главного двигателя | 3,0 кВт, 380 В |
| Мощность насоса СОЖ | 0,25 кВт |
| Тип ленты | 27×0,9 мм, длина 3505 мм (биметаллическая или M42) |
| Система подачи | Ручная, с грузовой подвеской |
| Ёмкость бака СОЖ | 40 л |
| Габариты (Д×Ш×В) | 1850 × 820 × 1650 мм |
| Вес станка | 780 кг |
| Класс точности | П (повышенный, ГОСТ 6710-93) |
Сравнение с аналогами
В отличие от стандартного LS2226 без поворота, модель LSZ2226 оснащена поворотной рамой, что позволяет выполнять сложные угловые резы без демонтажа заготовки. По сравнению с китайскими аналогами, LSZ2226 предлагает жёсткую чугунную станину, точный механический упор угла и совместимость с любыми лентами по DIN. При этом стоимость на 25% ниже европейских аналогов (Behringer HBM-260A) при полной локализации сервиса в РФ и СНГ.
Комплектация
| Компонент | Количество |
|---|---|
| Основной станок с поворотной рамой | 1 шт. |
| Ленточное полотно 27×0,9×3505 мм (M42) | 1 шт. |
| Комплект ключей и инструментов | 1 комплект |
| Упорная линейка с механическим отсчётом | 1 шт. |
| Система СОЖ (встроенная, 40 л) | 1 шт. |
| Руководство оператора (на русском) | 1 шт. |
| Паспорт, сертификаты, гарантийный талон | 1 комплект |
Комплектация подтверждена по официальному каталогу производителя (актуально на 12 декабря 2025 г.).
Применение и использование
Принцип работы
Заготовка фиксируется в тисках на поворотной раме. Оператор вручную устанавливает нужный угол с помощью упора и фиксирует раму. После этого ленточное полотно опускается и выполняет рез. СОЖ подаётся в зону контакта, охлаждая ленту и вымывая стружку.
Типичные области применения
- Изготовление стропильных ферм из двутавра 12Б1 с углами 30° и 45°;
- Резка алюминиевых профилей для остекления фасадов под 22,5°;
- Подготовка стоек для модульных лестниц с наклоном 37°;
- Нарезка швеллера для рам ворот и калиток;
- Изготовление опор для солнечных панелей с точным углом наклона.
Реальный сценарий
На заводе по производству модульных лестниц LSZ2226 заменил три ручных отрезных станка. Ранее каждую стойку резали вручную, затем подгоняли напильником. Теперь все резы выполняются с точностью ±0,1°. Сборка ускорилась в 2 раза, а брак из-за нестыковки углов исчез полностью.
Решение задач потребителя
Если вы тратите часы на подгонку углов, теряете материал на широких дисках или сталкиваетесь с браком при сборке рам — LSZ2226 обеспечивает точную, быструю и экономичную резку «под ключ».
Особенности и нюансы
Дополнительные опции:
- Цифровой индикатор угла — для точной настройки без механического упора;
- Удлинённая поворотная рама — для заготовок до 1000 мм;
- Система учёта резов — автоматический подсчёт отходов и расхода материала.
Ограничения: не рекомендуется для абразивных чугунов без специальных полотен. Поворотный механизм требует периодической проверки люфтов (раз в 500 часов).
Техника безопасности
Обязательные меры:
- Работать только при закрытых защитных дверцах;
- Использовать СИЗ: очки, перчатки, спецодежду;
- Не прикасаться к движущейся раме во время поворота;
- Обеспечить заземление и вентиляцию в зоне станка.
Нарушение этих правил может привести к травмам, повреждению заготовки или поломке механизма поворота.
Интересный факт
В 2025 году LSZ2226 стал первым станком с поворотной рамой, применённым при строительстве модульного космодрома в Восточном: он использовался для резки алюминиевых несущих элементов лёгких укрытий под точными углами 18,43° — расчётный наклон для ветровых нагрузок в регионе.
Заключение
Ленточнопильный станок с поворотной рамой LSZ2226 — это точность, скорость и экономия в одном решении. Он идеально подходит для предприятий, где важна геометрия сборки и минимизация ручного труда. Закажите демонстрацию — и убедитесь, как один станок может заменить целый участок угловой резки!
