Вступление: Эталон точности и экономии в цеховой металлообработке

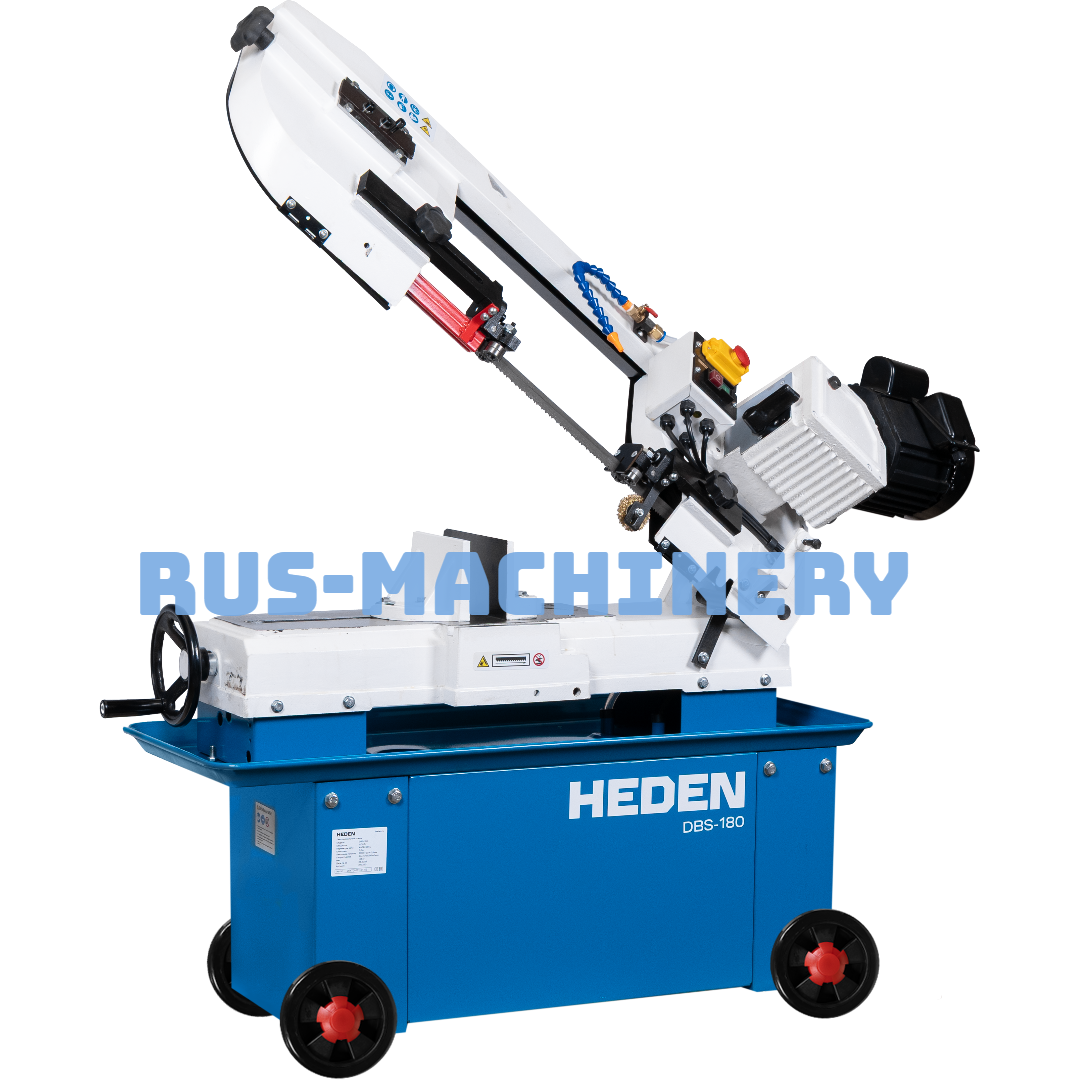

Как специалист по металлообработке с многолетним опытом организации производственных участков, я рассматриваю ленточнопильный станок Heden DBS-180 не просто как инструмент для распила, а как ключевое звено в цепочке создания добавленной стоимости. В профессиональной среде это оборудование классифицируют как полуавтоматический отрезной агрегат, ленточную пилу консольного типа или универсальный комплекс для холодной резки сортового проката.

Данная модель спроектирована для выполнения точного раскроя круглых, квадратных и прямоугольных заготовок максимальным диаметром до 180 мм. Главная философия этого станка – «холодная резка». В отличие от абразивных отрезных машин, Heden DBS-180 снимает металл тонкой стружкой, не создавая зоны термического влияния (ЗТВ). Это означает, что структура легированных сталей не меняется, кромки остаются чистыми, без окалины и грата, а требования к последующей механообработке сводятся к минимуму.

Ключевые выгоды для производственников:

• Радикальная экономия материала: ширина пропила (керф) составляет всего 1.0–1.5 мм, что на 60-70% меньше, чем у абразивных кругов. При серийном раскрое это экономит тонны дорогостоящего металла в год;
• Долговечность оснастки: одно качественное биметаллическое полотно заменяет десятки абразивных дисков, снижая эксплуатационные расходы;
• Идеальная геометрия реза: перпендикулярность и отсутствие задиров гарантируют идеальную стыкуемость деталей при последующей сварке без дополнительной подгонки;
• Комфортные условия труда: низкий уровень шума и отсутствие снопа искр позволяют размещать станок непосредственно в сборочном цеху, а не в изолированной зоне.

Технические характеристики: Инженерный взгляд на конструкцию

Сравнение с аналогичными моделями

В отличие от бюджетных ленточных пил с алюминиевыми станинами, Heden DBS-180 опирается на массивное чугунное основание, что исключает резонансные колебания и гарантирует перпендикулярность реза на протяжении всего срока службы. По сравнению с гильотинными ножницами, ленточнопильный станок не деформирует профиль трубы и не требует огромных усилий для пробивки толстостенного металла, выдавая при этом идеальную кромку под сварку.

Комплектация: Анатомия профессионального комплекса

Важно: При приемке станка обязательно проверьте соосность направляющих роликов и натяжение полотна. Даже микронное отклонение на этапе настройки приведет к уводу реза и поломке дорогостоящей пилы.

Применение и использование: От теории к производственной практике

4.1. Принцип работы

Процесс основан на непрерывном движении замкнутого пильного полотна по двум шкивам. Зубья полотна, имеющие определенную геометрию и шаг (TPI), врезаются в металл, формируя стружку. Гидравлический или пружинный механизм обеспечивает плавное, дозированное опускание пильной рамы. Одновременно система СОЖ (смазочно-охлаждающей жидкости) подается непосредственно в зону контакта, охлаждая зубья и вымывая стружку из пропила, предотвращая ее повторное нарезание (наклеп).

4.2. Типичные области применения

• Металлосервисные центры: мерная резка сортового проката (круг, квадрат, швеллер, двутавр) под заказ клиента;
• Машиностроительные цеха: заготовка деталей для последующей токарной, фрезерной или сварочной обработки;
• Строительные и монтажные организации: раскрой профильных труб для каркасных конструкций и ферм;
• Инструментальные мастерские: точная резка закаленных сталей и прутков из нержавейки (при использовании специализированных полотен).

4.3. Реальные сценарии использования

Сценарий А (Машиностроение): Необходимо нарезать 50 заготовок из конструкционной стали 40Х диаметром 120 мм для изготовления валов. Использование абразивной пилы создало бы зону отпуска на кромке, требующую последующей торцевой проточки. Heden DBS-180 с полотном 6/10 TPI выполняет этот раскрой за считанные минуты. Кромка остается чистой, с шероховатостью Ra 6.3, что позволяет сразу установить деталь в токарный патрон без черновой обдирки.

Сценарий Б (Монтаж металлоконструкций): Бригада изготавливает серию ферм из профильной трубы 150×150×6 мм. Требуется высокая скорость и идеальная стыковка углов 45°. Станок настраивается на угол 45°, оператор использует быстрый зажим тисков и упорную линейку. В результате все элементы фермы стыкуются без зазоров, что исключает трудоемкую подварку и шлифовку узлов.

4.4. Решение проблем потребителя

Если ваше производство теряет деньги на перерасходе металла из-за широкого пропила абразивных кругов, страдает от постоянного шума и пыли, или тратит часы на зачистку грата после резки, внедрение Heden DBS-180 устраняет эти «узкие места», переводя участок на современные стандарты эффективности.

Особенности и нюансы: Скрытый потенциал оборудования

Дополнительные функции и опции

• Частотный преобразователь (инвертор): Позволяет плавно и точно регулировать скорость ленты, что критически важно при переходе от резки мягкого алюминия к вязкой нержавеющей стали.
• Гидравлический цилиндр подачи: Обеспечивает постоянное, программируемое давление на полотно. Это исключает человеческий фактор и предотвращает поломку зубьев при врезании в твердый материал.

Важные ограничения и нюансы

• Правило трех зубьев: При выборе полотна шаг зуба (TPI) должен быть таким, чтобы в зоне резания одновременно находилось не менее 3-х зубьев. Слишком крупный зуб на тонкостенной трубе приведет к зацеплению и вырыванию зубьев, слишком мелкий – к забиванию стружкой и разрыву полотна.
• Концентрация СОЖ: Работа «на сухую» или с водой вместо эмульсии недопустима. Это приводит к мгновенному перегреву и выкрашиванию твердосплавной напайки зуба.
• Обкатка нового полотна: Первые 50-100 см² реза новое полотно должно работать с пониженной (на 30-40%) подачей и скоростью. Это позволяет сформировать правильный радиус на режущей кромке и избежать микротрещин.

Техника безопасности: Железные правила работы с режущим инструментом

Ленточнопильный станок является оборудованием повышенной опасности. Несоблюдение регламентов ведет к тяжелым травмам:

• СИЗ: Обязательны защитные очки (или щиток), плотно облегающая спецодежда без свисающих элементов. Работа в перчатках вблизи движущегося полотна категорически запрещена из-за риска затягивания.
• Фиксация заготовки: Деталь должна быть надежно зажата в тисках. Попытка удержать заготовку рукой или резка «на весу» неизбежно приведет к заклиниванию полотна и его разрыву.
• Защитные кожухи: Запуск станка с открытыми или снятыми защитными кожухами пильной рамы и шкивов строго запрещен. Разорванное на скорости 80 м/мин полотно обладает разрушительной кинетической энергией.
• Остановка при аномалиях: При появлении необычного визга, вибрации или изменении цвета стружки (посинение) станок необходимо немедленно остановить и проверить состояние полотна и подачу СОЖ.

Интересный технический факт

Секрет долговечности современных пильных полотен кроется в технологии их создания. Полотно является биметаллическим: основа изготовлена из пружинной стали, обеспечивающей гибкость и устойчивость к усталостным нагрузкам на шкивах, а режущая кромка приварена к ней с помощью электронно-лучевой сварки из быстрорежущей стали марки M42 или M51 (с высоким содержанием кобальта и молибдена). Эта зона термического влияния при сварке составляет доли миллиметра. Благодаря этому полотно сочетает в себе, казалось бы, несочетаемое: способность огибать шкивы малого диаметра без разрушения и способность резать закаленную сталь, не теряя твердости при нагреве до 600°C.

Заключение: Инвестиция в качество и рентабельность

Ленточнопильный станок Heden DBS-180 – это не просто покупка оборудования, это стратегическое решение для оптимизации производственных затрат. Он окупает себя за счет экономии металла, сокращения времени на последующую обработку кромок и многократного снижения расходов на расходные материалы по сравнению с устаревшими абразивными методами.

Хватит терять прибыль на широких пропилах и трудоемкой зачистке грата! Перейдите в наш каталог, чтобы изучить детальные спецификации Heden DBS-180 и подобрать оптимальную конфигурацию под ваши задачи. Свяжитесь с нашими инженерами для получения консультации и расчета окупаемости. Сделайте шаг к высокотехнологичной и экономичной металлообработке уже сегодня!
