Вступление: Эталон точности и экономии в цеховой металлообработке

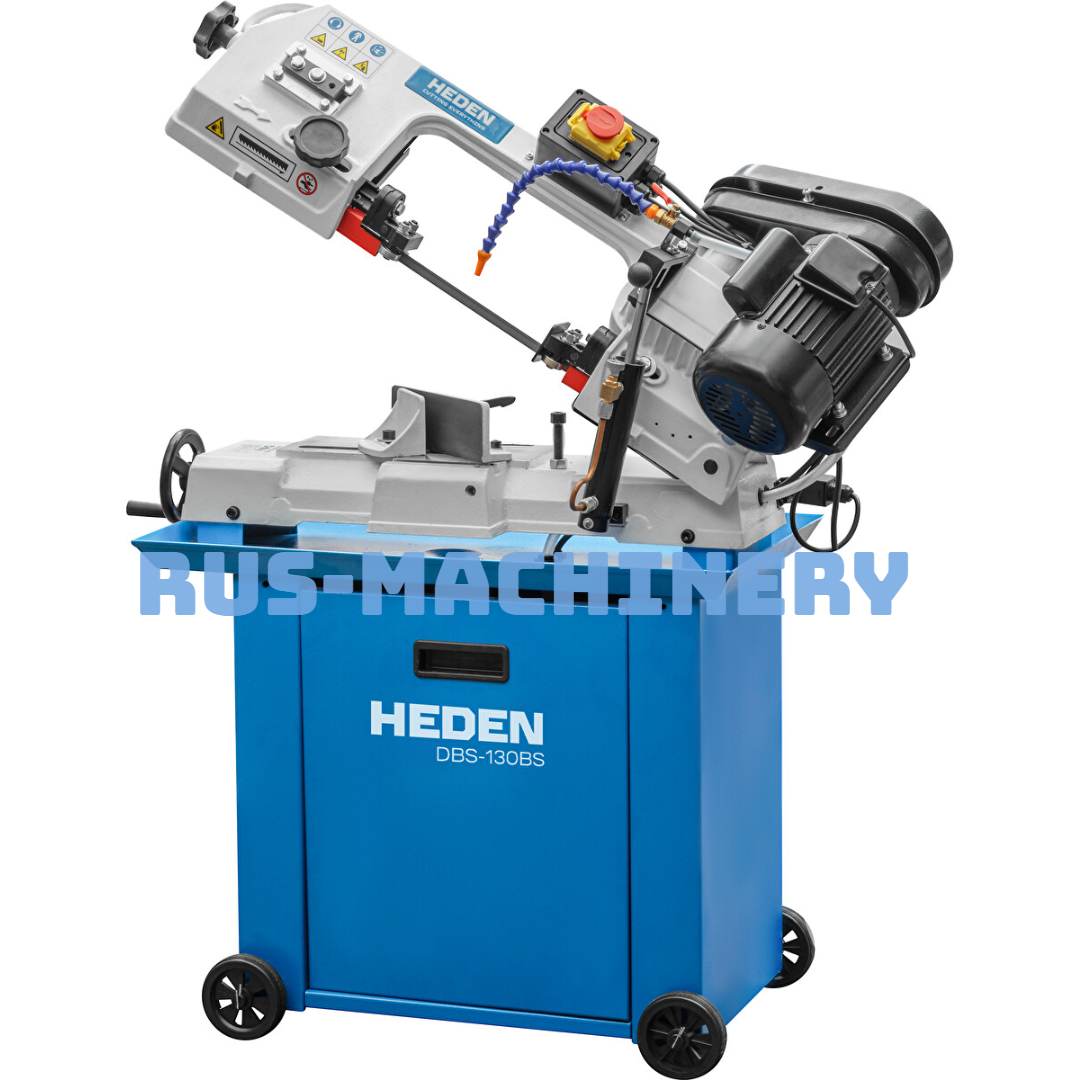

Как технолог с многолетним опытом организации производственных участков и инструментальных цехов, я рассматриваю ленточнопильный станок Heden DBS-130BS не просто как инструмент для распила, а как ключевое звено в цепочке создания добавленной стоимости. В профессиональной среде это оборудование классифицируют как полуавтоматический или вертикальный отрезной агрегат, ленточную пилу консольного типа или универсальный комплекс для холодной резки сортового проката.

Данная модель спроектирована для выполнения точного раскроя круглых, квадратных и прямоугольных заготовок максимальным диаметром до 130 мм. Главная философия этого станка – «холодная резка». В отличие от абразивных отрезных машин (УШМ или маятниковых пил), Heden DBS-130BS снимает металл тонкой, витой стружкой, не создавая зоны термического влияния (ЗТВ). Это означает, что структура легированных сталей не меняется, кромки остаются чистыми, без окалины и грата, а требования к последующей механообработке или сварке сводятся к абсолютному минимуму.

Ключевые выгоды для производственников:

• Радикальная экономия материала: ширина пропила (керф) составляет всего 1.0–1.5 мм, что на 60-70% меньше, чем у абразивных кругов. При серийном раскрое это экономит сотни килограммов дорогостоящего металла в год;
• Долговечность оснастки: одно качественное биметаллическое полотно заменяет десятки абразивных дисков, снижая эксплуатационные расходы (TCO);
• Идеальная геометрия реза: строгая перпендикулярность и отсутствие задиров гарантируют идеальную стыкуемость деталей при последующей сварке без дополнительной подгонки;
• Комфортные условия труда: низкий уровень шума и полное отсутствие снопа искр позволяют размещать станок непосредственно в сборочном цеху, а не в изолированной «грязной» зоне.

Технические характеристики: Инженерный взгляд на конструкцию

Сравнение с аналогичными моделями

В отличие от бюджетных ленточных пил с алюминиевыми станинами, Heden DBS-130BS опирается на массивное чугунное основание, что исключает резонансные колебания и гарантирует перпендикулярность реза на протяжении всего срока службы. По сравнению с гильотинными ножницами, ленточнопильный станок не деформирует профиль тонкостенной трубы и не требует огромных усилий для пробивки, выдавая при этом идеальную кромку под сварку.

Комплектация: Анатомия профессионального комплекса

Важно: При приемке станка обязательно проверьте соосность направляющих роликов и натяжение полотна. Даже микронное отклонение на этапе настройки приведет к уводу реза и поломке дорогостоящей пилы.

Применение и использование: От теории к производственной практике

4.1. Принцип работы

Процесс основан на непрерывном движении замкнутого пильного полотна по двум шкивам. Зубья полотна, имеющие определенную геометрию и шаг (TPI), врезаются в металл, формируя стружку. Механизм подачи обеспечивает плавное, дозированное опускание пильной рамы. Одновременно система СОЖ (смазочно-охлаждающей жидкости) подается непосредственно в зону контакта, охлаждая зубья и вымывая стружку из пропила, предотвращая ее повторное нарезание (наклеп).

4.2. Типичные области применения

• Инструментальные и ремонтные мастерские: точная резка закаленных сталей, прутков из нержавейки и заготовка деталей для токарных работ;
• Мелкосерийное машиностроение: раскрой профильных труб и сортового проката для каркасных конструкций;
• Металлосервисные центры: мерная резка под заказ клиента с минимальными отходами;
• Монтажные организации: подготовка элементов металлоконструкций непосредственно на объекте (при наличии мобильной версии или генератора).

4.3. Реальные сценарии использования

Сценарий А (Инструментальный цех): Необходимо нарезать 30 заготовок из конструкционной стали 40Х диаметром 80 мм для изготовления валов. Использование абразивной пилы создало бы зону отпуска на кромке, требующую последующей торцевой проточки. Heden DBS-130BS с полотном 6/10 TPI выполняет этот раскрой за считанные минуты. Кромка остается чистой, с шероховатостью Ra 6.3, что позволяет сразу установить деталь в токарный патрон без черновой обдирки.

Сценарий Б (Монтаж металлоконструкций): Бригада изготавливает серию ферм из профильной трубы 100×100×4 мм. Требуется высокая скорость и идеальная стыковка углов 45°. Станок настраивается на угол 45°, оператор использует быстрый зажим тисков и упорную линейку. В результате все элементы фермы стыкуются без зазоров, что исключает трудоемкую подварку и шлифовку узлов.

4.4. Решение проблем потребителя

Если ваше производство теряет деньги на перерасходе металла из-за широкого пропила абразивных кругов, страдает от постоянного шума и пыли, или тратит часы на зачистку грата после резки, внедрение Heden DBS-130BS устраняет эти «узкие места», переводя участок на современные стандарты эффективности.

Особенности и нюансы: Скрытый потенциал оборудования

Дополнительные функции и опции

• Двухскоростной редуктор: Позволяет переключать скорость ленты, что критически важно при переходе от резки мягкого алюминия (80 м/мин) к вязкой нержавеющей стали (40 м/мин).
• Гидравлический или пружинный демпфер подачи: Обеспечивает постоянное, программируемое давление на полотно, исключая человеческий фактор и предотвращая поломку зубьев при врезании.

Важные ограничения и нюансы

• Правило трех зубьев: При выборе полотна шаг зуба (TPI) должен быть таким, чтобы в зоне резания одновременно находилось не менее 3-х зубьев. Слишком крупный зуб на тонкостенной трубе приведет к зацеплению и вырыванию зубьев, слишком мелкий – к забиванию стружкой и разрыву полотна.
• Концентрация СОЖ: Работа «на сухую» или с чистой водой вместо эмульсии недопустима. Это приводит к мгновенному перегреву и выкрашиванию твердосплавной напайки зуба.
• Обкатка нового полотна: Первые 50-100 см² реза новое полотно должно работать с пониженной (на 30-40%) подачей. Это позволяет сформировать правильный радиус на режущей кромке и избежать микротрещин.

Техника безопасности: Железные правила работы с режущим инструментом

Ленточнопильный станок является оборудованием повышенной опасности. Несоблюдение регламентов ведет к тяжелым травмам:

• СИЗ: Обязательны защитные очки (или щиток), плотно облегающая спецодежда без свисающих элементов. Работа в перчатках вблизи движущегося полотна категорически запрещена из-за риска затягивания ткани и ампутации.
• Фиксация заготовки: Деталь должна быть надежно зажата в тисках. Попытка удержать заготовку рукой или резка «на весу» неизбежно приведет к заклиниванию полотна и его разрыву.
• Защитные кожухи: Запуск станка с открытыми или снятыми защитными кожухами пильной рамы и шкивов строго запрещен. Разорванное на скорости 80 м/мин полотно обладает разрушительной кинетической энергией.
• Остановка при аномалиях: При появлении необычного визга, вибрации или изменении цвета стружки (посинение) станок необходимо немедленно остановить и проверить состояние полотна и подачу СОЖ.

Интересный технический факт

Секрет долговечности современных пильных полотен кроется в технологии их создания. Полотно является биметаллическим: основа изготовлена из пружинной стали, обеспечивающей гибкость и устойчивость к усталостным нагрузкам на шкивах, а режущая кромка приварена к ней с помощью электронно-лучевой сварки из быстрорежущей стали марки M42 или M51 (с высоким содержанием кобальта и молибдена). Эта зона термического влияния при сварке составляет доли миллиметра. Благодаря этому полотно сочетает в себе, казалось бы, несочетаемое: способность огибать шкивы малого диаметра без разрушения и способность резать закаленную сталь, не теряя твердости при нагреве до 600°C.

Заключение: Инвестиция в качество и рентабельность

Ленточнопильный станок Heden DBS-130BS – это не просто покупка оборудования, это стратегическое решение для оптимизации производственных затрат. Он окупает себя за счет экономии металла, сокращения времени на последующую обработку кромок и многократного снижения расходов на расходные материалы по сравнению с устаревшими абразивными методами.

Хватит терять прибыль на широких пропилах и трудоемкой зачистке грата! Перейдите в наш каталог, чтобы изучить детальные спецификации Heden DBS-130BS и подобрать оптимальную конфигурацию под ваши задачи. Свяжитесь с нашими инженерами для получения консультации и расчета окупаемости. Сделайте шаг к высокотехнологичной и экономичной металлообработке уже сегодня!
