Вступление: Абсолютная власть над твердыми сплавами и закаленными сталями

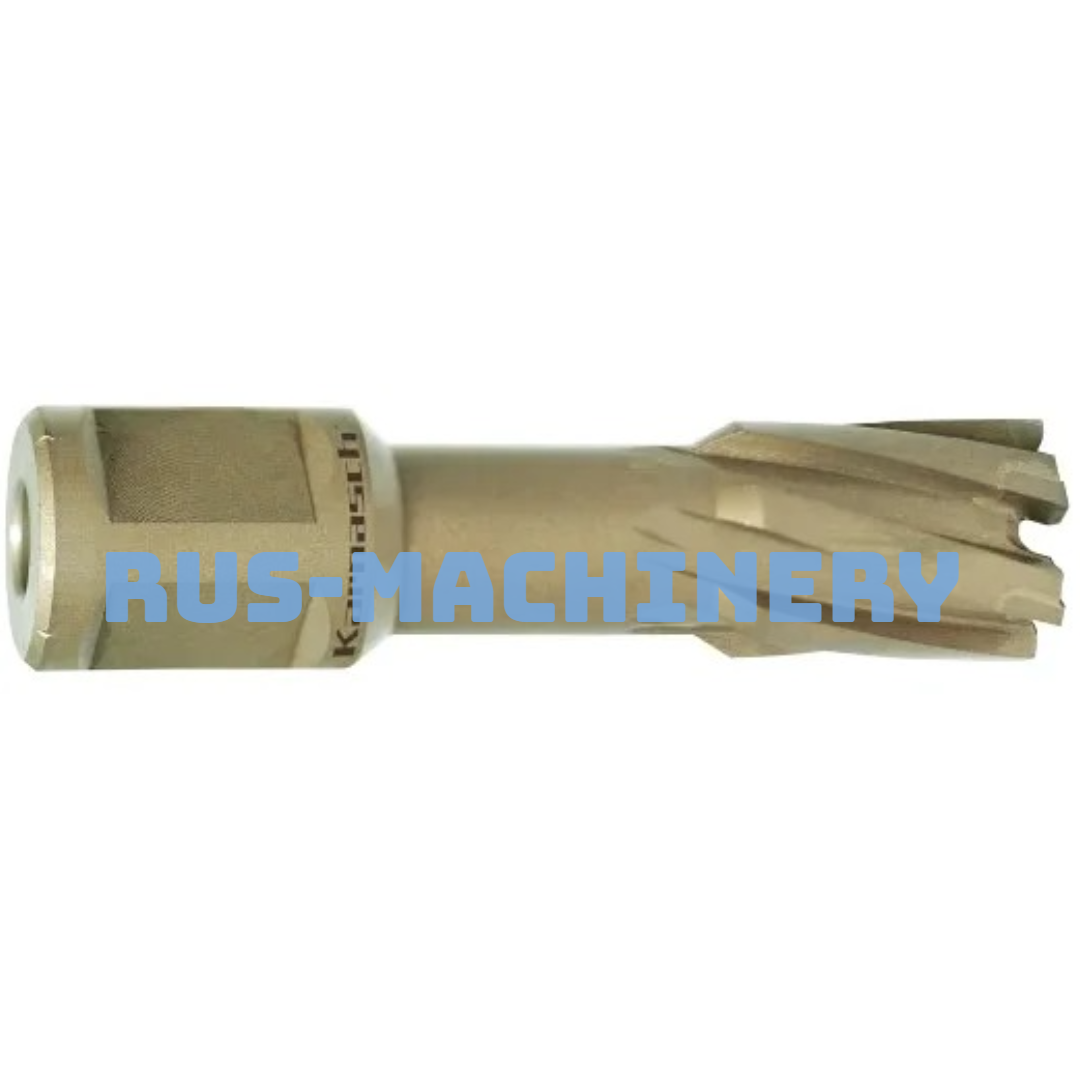

Корончатое сверло Karnasch 28×40 мм серии HARD-LINE с комбинированным хвостовиком Nitto + Weldon 19 — это специализированный твердосплавный (TCT) режущий инструмент премиум-класса, созданный для преодоления самых стойких металлических «крепостей». В профессиональной лексиконе технологов, операторов магнитных станков и специалистов по тяжелому машиностроению этот агрегат классифицируют как твердосплавную кольцевую фрезу, коронку по закаленным сталям, полый бур TCT для магнитных дрейлей, периферийный резец по Hardox или универсальный анкерный инструмент.

Серия HARD-LINE оснащена напайками из твердого сплава, что делает её бессмертной там, где обычные HSS-коронки сгорают за секунды. Диаметр 28 мм и глубина 40 мм — это идеальный формат для монтажа тяжелых анкерных болтов, шпилек и штифтов в толстостенных конструкциях. Главная киллер-фича этой модели — комбинированный хвостовик, который позволяет использовать фрезу как на европейских станках (Weldon 19), так и на азиатских (Nitto Kohki), не захламляя склад дубликатами.

Ключевые выгоды для тяжелого производства:

• Неуязвимость к твердости: твердосплавные напайки легко «грызут» стали с твердостью до 65 HRC, высокопрочный чугун и абразивные композиты;
• Логистическая универсальность: один инструмент закрывает потребности парка станков двух мировых стандартов;
• Минимизация вибраций: геометрия HARD-LINE гасит биение, критичное для хрупкого твердого сплава;
• Экономия на финишной обработке: отверстие получается с идеальной геометрией, готовое под установку ответственных узлов.

Технические характеристики: инженерный паспорт твердосплавного инструмента

Сравнение с рыночными аналогами

Большинство твердосплавных коронок на рынке имеют либо хвостовик Weldon, либо Nitto. Покупателю приходится держать на складе две версии одного диаметра. Karnasch 28×40 HARD-LINE решает эту проблему. Инженерное чудо ступенчатого хвостовика сохраняет идеальную соосность: биение на вылете 40 мм не превышает 0,02 мм, что критично для твердого сплава (любое биение разрушает TCT-напайки). По сравнению с обычными HSS-коронками, HARD-LINE проходит по стали Hardox 450 в 10 раз дольше, а по сравнению с моно-хвостовиками — экономит до 40% складского бюджета.

Комплектация и идентификация

Важное примечание от практика: Центрирующий штифт (пилот) в комплект не входит. Для твердосплавных коронок Karnasch настоятельно рекомендуется использовать пилоты с твердосплавными направляющими втулками, так как обычные стальные пилоты быстро стираются о абразивную стружку Hardox или чугуна, что приводит к перекосу фрезы и поломке напаек.

Применение и практические сценарии использования

Принцип работы и кинематика TCT-сверления

Твердосплавная фреза работает не столько «резанием», сколько «выкрашиванием» микрочастиц металла за счет высочайшей твердости напаек. Главное правило HARD-LINE: низкие обороты и высокая, уверенная подача. Если подавать слабо, твердый сплав будет тереться о металл, перегреется и отслоится от стального корпуса. Стружка при обработке закаленных сталей и чугуна образуется мелкая, пылевидная или ломаная, поэтому пазы коронки имеют увеличенный объем для её беспрепятственного выхода.

Типичные области применения

• Горнодобывающая отрасль: сверление ковшей экскаваторов, отвалов бульдозеров и футеровок из сталей Hardox 450/500;
• Мостостроение: обработка высокопрочных низколегированных сталей с усталостной прочностью;
• Литейное производство: сверление толстостенных чугунных корпусов редукторов и прессов;
• Ремонт пресс-форм: создание отверстий в закаленных до 60 HRC матрицах.

Реальный кейс из практики ремонтного цеха

На карьере требовалось срочно просверлить отверстия 28 мм на глубину 35 мм в ковше экскаватора, изготовленном из износостойкой стали Hardox 500, для установки сменных защитных проушин. Обычные кобальтовые свёрла и HSS-коронки «садились» (тупились) после 2-3 отверстий, а твердосплавные спиральные свёрла ломались от малейшего перекоса. Применение магнитного станка с коронкой Karnasch 28×40 HARD-LINE изменило ситуацию. Оператор выставил 200 об/мин и дал максимальную механическую подачу. Твердосплавные напайки буквально «вгрызлись» в броню. Одно отверстие было выполнено за 25 секунд. Ресурс одной коронки составил более 60 отверстий в «броне», что полностью остановило простой техники и сэкономило предприятию сотни тысяч рублей.

Решение конкретных проблем

Этот инструмент закрывает проблему обработки абразивных и закаленных материалов, где классический инструмент горит, а моно-стандартные хвостовики заставляют закупать лишнюю оснастку под конкретный парк магнитных дрелей.

Особенности, нюансы и секреты эксплуатации

Специфика твердого сплава (TCT)

Твердый сплав невероятно тверд, но хрупок. Он боится ударных нагрузок и вибраций. Никогда не используйте HARD-LINE для сверления тонкостенных труб или пакетов с воздушными зазорами — при «провале» фрезы в пустоту ударная волна оторвет напайки. Также критически важно, чтобы магнитный станок был исправен: биение шпинделя более 0,05 мм гарантированно разрушит TCT-зубья за один проход.

Дополнительные опции

• Специализированная СОЖ для чугуна и твердых сталей: хотя чугун часто сверлят «всухую», при обработке закаленной стали обильное охлаждение эмульсолом обязательно для предотвращения термических трещин на пайках.
• Универсальность хвостовика: если на вашем производстве парк станков смешанный (например, есть старые Nitto и новые Euroboor/Weldon), эта фреза станет «палочкой-выручалочкой» для прораба, которому нужно срочно выдать инструмент.

Техника безопасности: работа с экстремальным крутящим моментом

Сверление твердых сталей требует огромного крутящего момента. Станок может провернуться с катастрофическими последствиями.

• Страховочная цепь (Обязательно!): Цепь должна быть перекинута через конструкцию и закреплена. Электромагнит на ржавной или выпуклой поверхности Hardox может не удержать удар при заклинивании.
• Защита лица: Стружка из закаленной стали и чугуна острая, как лезвие бритвы, и горячая. Лицевой щиток обязателен.
• Запрет на перчатки: Ткань мгновенно наматывается на Weldon 19. Работа только в плотной спецодежде с застегнутыми манжетами.
• Правило «не останавливайся внутри»: Никогда не выключайте шпиндель, пока фреза находится в отверстии. Остановившаяся в резе TCT-фреза при повторном пуске гарантированно выкрошит зубья из-за колоссального сопротивления на старте.

Интересный технический факт

Комбинированный хвостовик Nitto + Weldon — это дань уважения глобализации строительной отрасли. Дело в том, что японская корпорация Nitto Kohki в середине XX века разработала свой стандарт цангового зажима, который стал доминирующим в Азии и на многих старых объектах СНГ. В Европе же стандартом де-факто стал Weldon (хвостовик с плоским срезом под винт). Инженеры Karnasch создали хвостовик с двумя посадочными поясками, отшлифовав их с микронной точностью. Удивительно, но твердосплавные напайки (TCT) содержат вольфрам — металл, чья плотность близка к плотности золота (15,6 г/см³). Именно поэтому фрезы HARD-LINE кажутся непропорционально тяжелыми для своего размера, что, впрочем, является косвенным признаком подлинности и высочайшей износостойкости инструмента.

Заключение: Инструмент для покорения «брони»

Корончатое сверло Karnasch 28×40 мм HARD-LINE Nitto + Weldon 19 — это не просто расходник, а стратегическое решение для предприятий, работающих с износостойкими, закаленными сталями и чугуном. Для главного механика или снабженца это означает ликвидацию простоев из-за затупившегося инструмента и оптимизацию складских запасов благодаря двойному хвостовику. Высокая первоначальная стоимость TCT-фрезы многократно окупается на первых же десятках отверстий в Hardox или закаленной матрице.

Перестаньте мучить станки и персонал неэффективным инструментом! Оформите заказ на твердосплавные коронки Karnasch HARD-LINE прямо сейчас, вооружите свою бригаду немецким качеством и почувствуйте уверенность в обработке любых, даже самых твердых материалов. Наши инженеры готовы помочь с подбором пилотов и режимов резания под ваши специфические задачи.
