Вступление: Логистическая свобода и металлургическая мощь в одном инструменте

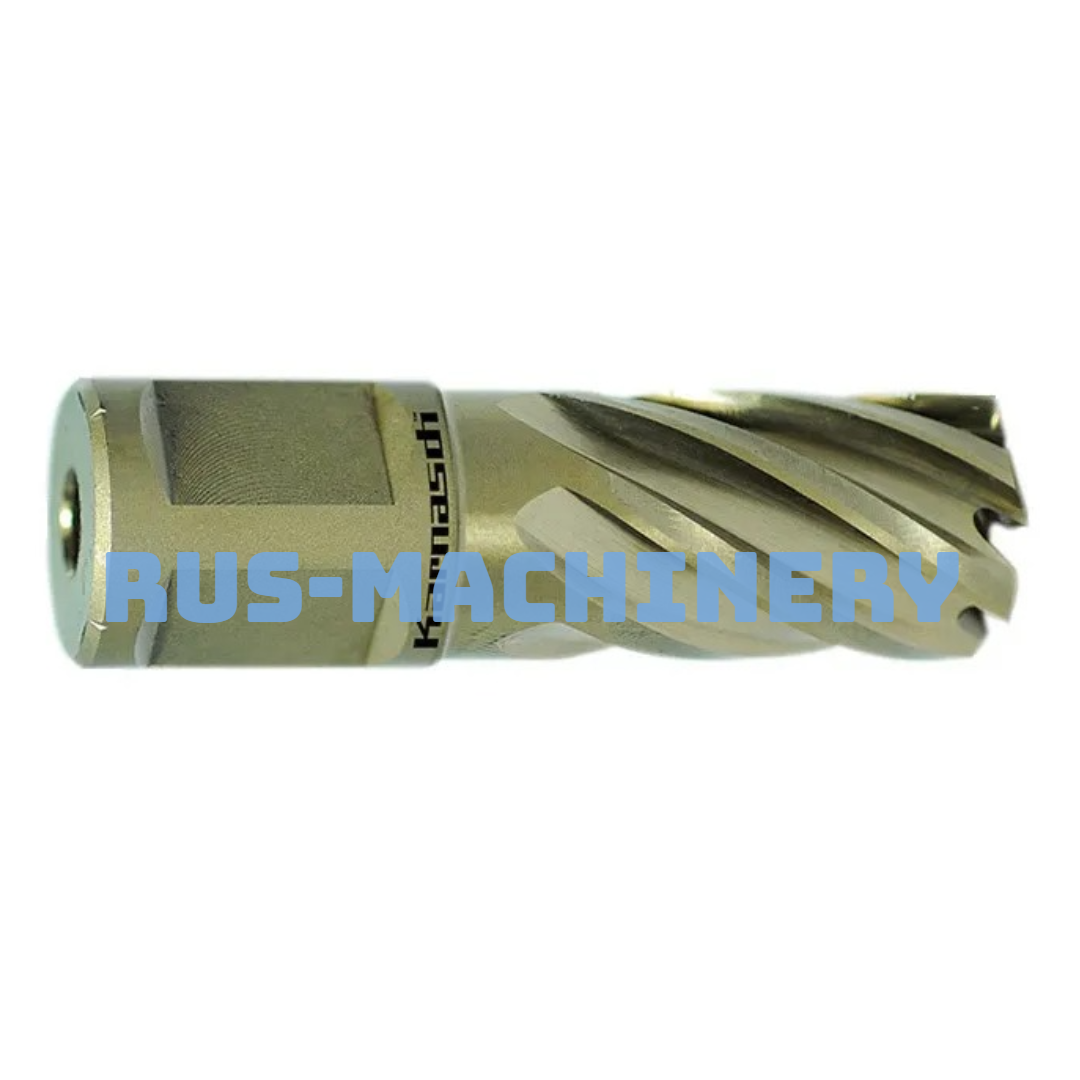

Корончатое сверло Karnasch 12×30 мм серии GOLD-LINE с комбинированным хвостовиком Nitto + Weldon 19 — это выдающийся пример инженерной адаптации, где премиальное качество резания встречается с максимальной универсальностью оснастки. В профессиональной среде технологов, операторов магнитных станков и снабженцев этот инструмент классифицируют как универсальную кольцевую фрезу, кобальтовый полый бур, периферийный резец HSS-E, модульное анкерное сверло или мультистандартную коронку по металлу.

Диаметр 12 мм при глубине 30 мм — это зона повышенного риска для любого режущего инструмента из-за ограниченного объема стружечных пазов и высокой вероятности их забивания. Однако серия GOLD-LINE, изготовленная из высококобальтовой стали M35 (Р6М5К5), решает эту проблему, позволяя уверенно «грызть» аустенитные нержавеющие стали, дуплексные сплавы и вязкие конструкционные стали. Главная киллер-фича данной модели — комбинированный хвостовик, который стирает границы между европейским (Weldon) и азиатским (Nitto) парком магнитных сверлильных станков.

Ключевые выгоды для производства:

• Сокращение складской номенклатуры: один инструмент закрывает потребности парка станков двух мировых стандартов, исключая необходимость держать на складе дубликаты;
• Победитель наклёпа: 5% кобальта в сплаве M35 и специальная геометрия зуба предотвращают упрочнение поверхностного слоя нержавейки в зоне резания;
• Идеальная жесткость: глубина 30 мм обеспечивает соотношение L/D = 2.5, что полностью исключает вибрации и конусность отверстия;
• Экономия времени: отсутствие необходимости в использовании переходных втулок и адаптеров ускоряет переналадку станка на объекте.

Технические характеристики: инженерный анализ инструмента

Сравнение с рыночными аналогами

Большинство производителей выпускают либо обычные HSS-коронки (Р6М5), которые «плывут» на нержавейке, либо твердосплавные (TCT), которые слишком хрупки для диаметра 12 мм на магнитных станках из-за неизбежных микровибраций. Karnasch GOLD-LINE 12×30 находит идеальный баланс: вязкая кобальтовая основа не ломается, а геометрия зуба «рвет» сливную стружку. Уникальность комбинированного хвостовика заключается в том, что Karnasch удалось добиться биения менее 0,02 мм на обеих посадочных поясах. Дешевые аналоги с «комби-хвостовиком» часто имеют рассинхронизацию осей, что для 12-миллиметровой коронки означает мгновенный скол режущих кромок.

Комплектация и идентификация

Важное примечание от практика: Центрирующий штифт (пилот) с пружинным механизмом выталкивания керна в базовую комплектацию самой коронки не входит. Для глубины 30 мм и диаметра 12 мм настоятельно рекомендуется использовать пилоты с усиленной возвратной пружиной, так как керн из вязкой нержавейки имеет высокую силу трения о внутренние стенки фрезы и может заклинить.

Применение и практические сценарии использования

Принцип работы и кинематика процесса

Инструмент устанавливается в шпиндель магнитного станка. Хвостовик Nitto+Weldon позволяет оператору выбрать нужную сторону для установки в зависимости от типа оправки на станке. При вращении 7 периферийных зубьев срезают металл только по внешнему контуру, формируя узкую полосу — керн. Стружка поднимается по внутренним пазам коронки вверх. Подача СОЖ через центр оправки критически важна: она не только охлаждает зону резания, но и вымывает сливную, вязкую стружку из пазов коронки, предотвращая «закусывание» керна.

Типичные области применения

• Пищевое и фармацевтическое машиностроение: сверление фланцев и емкостей из AISI 304/316Ti под санитарные клапаны и датчики;
• Судостроение: обработка наборных конструкций и трубных досок теплообменников из дуплексных сталей;
• Монтаж технологических трубопроводов: сверление толстостенных труб под анкерный крепеж и штифты;
• Ремонтные работы на объектах энергетики, где требуется высокая точность позиционирования на криволинейных поверхностях.

Реальный кейс из практики

На предприятии по производству молочных танкеров возникла необходимость просверлить отверстия 12 мм на глубину 25 мм во фланцах из толстой нержавеющей стали AISI 316Ti. Обычные спиральные кобальтовые сверла постоянно уводило из-за неравномерной плотности металла, а стандартные HSS-коронки тупились из-за явления наклёпа и адгезионного схватывания стружки. Применение магнитного станка с коронкой Karnasch 12×30 GOLD-LINE в паре с синтетической СОЖ решило проблему. Благодаря кобальтовому сплаву M35, режущие кромки не размягчались. Отверстие было выполнено за 18 секунд, шероховатость стенок составила Ra 1.6, что позволило установить уплотнительное кольцо без дополнительной развертки. Ресурс фрезы превысил 140 отверстий.

Решение конкретных проблем пользователя

Если ваше предприятие эксплуатирует парк магнитных станков разных стандартов (например, старые Nitto Kohki и новые Euroboor), если вы сталкиваетесь с наклёпом нержавеющих сталей или если вам нужно сократить складскую номенклатуру инструмента без потери функциональности — Karnasch 12×30 Nitto+Weldon решает эти задачи элегантно и экономично.

Особенности, нюансы и секреты эксплуатации

Специфика работы с диаметром 12 мм

Диаметр 12 мм — это «мостик» между микро-обработкой и полноценным силовым сверлением. Внутренний керн имеет диаметр всего ~7 мм. Главная ошибка оператора — чрезмерное давление на подачу или работа без СОЖ. Тонкий керн изгибается, ломается и намертво заклинивает внутри стакана коронки. Решение: используйте технику «ступенчатого сверления» (peck drilling). Каждые 10-15 мм глубины слегка приподнимайте вращающуюся коронку, чтобы сломать стружку и очистить внутреннюю полость.

Дополнительные опции и совместимость

• Оправка с внутренней подачей СОЖ: для максимального ресурса при сверлении нержавейки настоятельно рекомендуется использовать оправки с подводом эмульсии напрямую в зону резания.
• Многократная переточка: благодаря высокому качеству основы M35, коронки Karnasch GOLD-LINE можно перетачивать по передней грани зуба на профильных станках 4-6 раз без потери геометрии.

Ограничения

• Закаленные стали: Не предназначена для сталей твердостью свыше 45 HRC (для них требуются твердосплавные фрезы серии HARD-LINE).
• Прерывистый рез: Сверление пакетов с воздушными зазорами (например, труба + лист) крайне не рекомендуется — ударная нагрузка может привести к микросколам кобальтовых зубьев.

Техника безопасности: критические аспекты работы

Работа с кольцевыми фрезами на магнитных станках относится к операциям повышенной опасности из-за высокого крутящего момента.

• Страховочная цепь обязательна! При заклинивании керна в вязком металле крутящий момент мгновенно провернет станок вокруг оси. Цепь должна быть закреплена за надежный элемент конструкции, а не за сам станок.
• Защита органов зрения: Используйте закрытые поликарбонатные очки или лицевой щиток. Стружка из нержавейки сливная, длинная и выходит из пазов под давлением.
• Запрет на перчатки: Тканевые и кожаные перчатки мгновенно наматываются на вращающийся шпиндель. Работа только голыми руками или в обтягивающих нитриловых перчатках (только при установке/снятии).
• Фиксация хвостовика: Убедитесь, что установочный винт патрона попадает точно в лыску Weldon или что цанга Nitto плотно обжата. Проворачивание хвостовика уничтожит посадочное место.
• Контроль керна: Никогда не пытайтесь вытащить заклинивший керн из вращающейся фрезы. Делайте это только после полной остановки станка с помощью латунной выколотки.

Интересный технический факт

Создание комбинированного хвостовика Nitto + Weldon с сохранением микронных допусков — это триумф шлифовального мастерства. Исторически стандарты Nitto (разработанные в Японии) и Weldon (популяризованные в Европе и США) развивались изолированно. Их посадочные поверхности имеют разную геометрию и длину. Чтобы объединить их в одном хвостовике без потери соосности, инженерам Karnasch пришлось применить метод бесцентровой шлифовки с алмазной правкой в режиме реального времени. Удивительно, но вес такой коронки из-за массивной кобальтовой стали и ступенчатого хвостовика оказывается неожиданно высоким для диаметра 12 мм. Плотность сплава M35 с 5% кобальта значительно выше, чем у обычной стали Р6М5, что косвенно служит отличным индикатором подлинности инструмента при тактильном контроле.

Заключение: Инструмент для элиты металлообработки

Корончатое сверло Karnasch 12×30 мм GOLD-LINE Nitto + Weldon 19 представляет собой уникальное сочетание универсальности, производительности и экономичности для мультистандартных производств. Для специалиста по металлообработке это означает:

• Сокращение складской номенклатуры инструмента в 2 раза;
• Возможность обработки самых вязких материалов без риска отпуска режущих кромок;
• Сокращение времени на сверление одного отверстия в 5-7 раз по сравнению со спиральным инструментом;
• Идеальное качество отверстий, не требующее дополнительной зенковки и доработки.

Модель 12×30 GOLD-LINE Nitto+Weldon — это инвестиция в гибкость и эффективность производства, которая окупается уже после первых 20-30 отверстий за счет экономии времени, расхода оснастки и складских затрат.

Не тратьте ресурсы на дублирование инструмента для разных станков! Оформите заказ на универсальные корончатые сверла Karnasch 12×30 GOLD-LINE Nitto+Weldon прямо сейчас через нашего официального дистрибьютора — это гарантия подлинности продукции, расширенной технической поддержки и своевременной поставки для вашего производства. Свяжитесь с нами для получения персонального коммерческого предложения и начните работать на профессиональном уровне уже сегодня!
