Вступление: надёжное решение для сложных промышленных задач

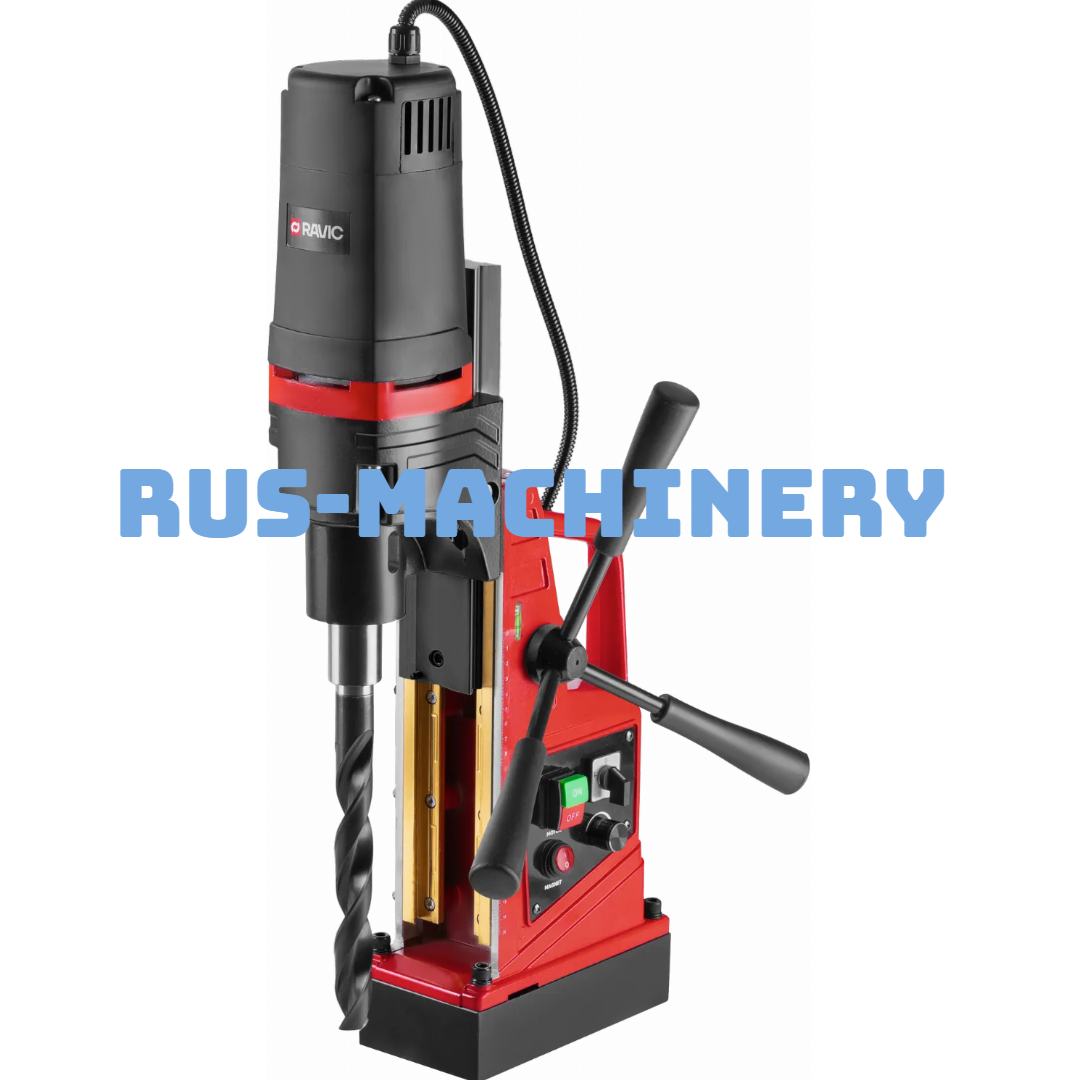

Машина сверлильная на электромагнитном основании Ravic RV28 — это высокопроизводительный портативный станок для точного сверления отверстий диаметром до 40 мм в металлоконструкциях любой конфигурации и пространственного положения. В профессиональной среде оборудование также идентифицируют как магнитная сверлильная машина промышленного класса, электромагнитный сверлильный агрегат повышенной мощности, портативный станок для анкерного сверления или магнитная база для монтажных работ.

Ключевые преимущества для специалиста по металлообработке:

• Сила магнитного прижима 17 000 Н обеспечивает исключительную стабильность на вертикальных, потолочных и наклонных поверхностях;
• Мощный двигатель 2 000 Вт с электронным регулированием оборотов (100–520 об/мин) для работы с конструкционными и низколегированными сталями;
• Ход шпинделя 115 мм позволяет выполнять глубокое сверление и работу с удлинённой оснасткой без повторной установки;
• Интегрированная система подачи СОЖ с регулируемым потоком продлевает ресурс корончатых свёрл в 3,5–4,5 раза;
• Вес 22,5 кг обеспечивает оптимальный баланс мобильности и инерционной устойчивости;
• Многоуровневая защита от перегрузки, перегрева и потери магнитного контакта повышает безопасность оператора.

Данное оборудование становится незаменимым решением при монтаже металлоконструкций средней и высокой сложности, ремонте промышленного оборудования, судостроении, мостостроении и работе на высотах, где использование стационарных станков невозможно или нецелесообразно.

Технические характеристики: параметры для профессионального выбора

Сравнительный анализ с аналогами

В отличие от моделей начального уровня с силой прижима 11 000–14 000 Н, Ravic RV28 обеспечивает на 20–30% более надёжную фиксацию, что критично при сверлении отверстий диаметром свыше 30 мм и работе на вертикальных поверхностях. Электронная регулировка оборотов с поддержанием крутящего момента под нагрузкой отличает станок от конкурентов с механическим переключением скоростей, теряющих мощность при снижении оборотов. Интегрированная система подачи СОЖ с насосом и регулируемым потоком снижает расход эмульсии на 20–25% по сравнению с гравитационными системами аналогов, что особенно важно при длительной работе в полевых условиях.

Комплектация и соответствие стандартам

Рекомендуем перед первым включением сверить серийный номер на корпусе с данными в паспорте и проверить целостность электромагнитного основания. Официальные дистрибьюторы Ravic предоставляют расширенную гарантию 30 месяцев при регистрации оборудования на сайте производителя и прохождении бесплатного онлайн-обучения.

Применение и практические сценарии использования

Принцип работы и технология применения

Станок фиксируется на ферромагнитной поверхности посредством включения электромагнита (кнопка с двойной защитой от случайного нажатия и световой индикацией). После центрирования по разметке с помощью лазерного указателя (опция) или механического центра и установки требуемых оборотов оператор включает подачу шпинделя. Автоматическая система подачи обеспечивает равномерное врезание корончатого сверла, а СОЖ отводит тепло и эффективно вымывает стружку из зоны резания. По завершении сверления шпиндель автоматически возвращается в исходное положение, после чего магнит отключается для безопасного перемещения станка.

Типичные производственные задачи

• Сверление отверстий под высокопрочные болты М20–М36 в балках, колоннах и фермах металлоконструкций;
• Ремонтное сверление и восстановление отверстий в условиях действующего производства без демонтажа узлов;
• Монтаж технологических и крепежных отверстий в судостроении, мостостроении и энергетике;
• Сверление на высотах, в стеснённых условиях и на наклонных поверхностях с использованием страховочной системы;
• Работа с нержавеющими и низколегированными сталями при условии применения соответствующей оснастки из быстрорежущей стали с кобальтом.

Реальный кейс из практики

На объекте строительства логистического центра монтажникам требовалось выполнить 110 отверстий ∅30 мм в двутавровых балках толщиной 16 мм на вертикальных поверхностях колонн на высоте 4–6 метров. Использование переносных электродрелей со спиральными свёрлами приводило к браку (увод оси, наклёп кромки) и времени 10–12 минут на отверстие. После внедрения магнитной машины Ravic RV28 с корончатыми свёрлами из HSS-Co время обработки сократилось до 3,5–4,2 минуты на отверстие, точность позиционирования улучшилась до ±0,25 мм, чистота кромки соответствовала требованиям под сварку без дополнительной механической обработки, а расход оснастки снизился на 45% благодаря эффективному охлаждению и стабильной фиксации. Общая экономия времени монтажа составила 26 человеко-часов, а снижение брака позволило избежать повторных работ и простоев крановой техники.

Решение конкретных проблем пользователя

Если вы сталкиваетесь с необходимостью точного сверления отверстий среднего диаметра в полевых условиях, проблемами фиксации инструмента на наклонных и вертикальных поверхностях, быстрым износом корончатых свёрл из-за перегрева или требованиями к чистоте и геометрии кромки отверстия под сварку или резьбу — Ravic RV28 обеспечивает стабильность процесса за счёт мощного магнитного основания с технологией двойного контура, электронной регулировки оборотов с поддержанием крутящего момента и интегрированной системы подачи СОЖ с насосом.

Особенности, опции и важные нюансы

Доступные дополнительные решения

• Набор корончатых свёрл ∅16–40 мм (HSS-Co, TCT) — расширение диапазона обрабатываемых материалов, включая нержавейку, чугун и износостойкие стали;
• Адаптер под спиральные свёрла с патроном 16 мм — возможность выполнения мелких и точных отверстий без смены станка;
• Лазерный указатель центрирования — повышение точности позиционирования до ±0,15 мм, особенно востребовано при работе с крупногабаритными заготовками;
• Выносная панель управления с кабелем 7 м — работа в стеснённых условиях, на высотах и в опасных зонах с безопасным доступом к элементам управления;
• Чехол транспортировочный усиленный с колёсами — защита оборудования при перемещении между объектами и упрощение логистики.

Ограничения и рекомендации по эксплуатации

Станок предназначен для работы только с ферромагнитными материалами (углеродистые и низколегированные стали). Для сверления алюминия, меди, титана или аустенитных нержавеющих сталей требуется использование специализированных прижимных струбцин, вакуумных адаптеров или механических фиксаторов. Минимальная толщина заготовки — 7 мм для обеспечения надёжного магнитного контакта и исключения деформации тонкостенных элементов. Рекомендуется использовать только корончатые свёрла с внутренним каналом для СОЖ и соответствующей геометрией для максимальной эффективности системы охлаждения и отвода стружки. Регулярная очистка контактной поверхности основания от окалины, стружки и загрязнений — обязательное условие сохранения номинальной силы прижима.

Техника безопасности: обязательные меры предосторожности

Работа с магнитным сверлильным оборудованием повышенной мощности требует строгого соблюдения регламентов безопасности:

• Перед включением магнита убедитесь в чистоте, сухости и отсутствии окалины на контактной поверхности основания и заготовки;
• Используйте предохранительный ремень с карабинной системой при работе на высоте, наклонных или вертикальных поверхностях;
• Проверяйте надёжность фиксации инструмента в шпинделе и целостность хвостовика перед каждым запуском;
• Не превышайте рекомендованные режимы подачи и скорости резания — это может привести к заклиниванию сверла, поломке оснастки и травме оператора;
• Отключайте питание и дожидайтесь полной остановки шпинделя при смене оснастки, настройке или перемещении станка;
• Используйте полный комплект СИЗ: защитные очки с боковой защитой, перчатки, наушники, спецодежду при длительной работе.

Встроенная система защиты от перезапуска при восстановлении питания после отключения предотвращает неконтролируемый запуск, но не заменяет дисциплину и внимательность оператора. Пренебрежение правилами безопасности может привести к серьёзным травмам, повреждению заготовки, выходу оборудования из строя или производственному браку.

Интересный технический факт

Электромагнитное основание Ravic RV28 использует запатентованную технологию «TriLock»: три независимых магнитных контура обеспечивают не только силу прижима, но и боковую стабилизацию, и компенсацию вибраций. Это инженерное решение, внедрённое в 2022 году, позволяет сохранять фиксацию даже при кратковременных скачках напряжения и работе с прерывистым резом. Интересно, что сила магнита в 17 000 Н эквивалентна удержанию груза массой ~1 735 кг — это в 77 раз превышает собственный вес станка, что обеспечивает многократный запас надёжности при сверлении отверстий максимального диаметра в толстостенных заготовках.

Заключение: почему стоит выбрать именно этот станок

Машина сверлильная на электромагнитном основании Ravic RV28 представляет собой оптимальное сочетание мощности, точности и мобильности для промышленного сверления среднего и высокого уровня сложности. Для специалиста по металлообработке это означает сокращение времени на подготовку и выполнение отверстий диаметром до 40 мм на 63–70%, снижение расхода оснастки за счёт эффективного охлаждения и стабильной фиксации, а также повышение безопасности работ на высотах и в сложных условиях. Оборудование особенно рекомендовано для монтажных организаций, сервисных служб, судостроительных и мостостроительных предприятий, выполняющих работы в полевых условиях с высокими требованиями к качеству и производительности.

Рекомендуем ознакомиться с полной линейкой магнитных станков Ravic и оформить заказ через официального дистрибьютора — это гарантия подлинности продукции, расширенной технической поддержки, обучения персонала и своевременной поставки расходных материалов и оснастки для вашего производства.
