Вступление: Когда тяжелая артиллерия бессильна

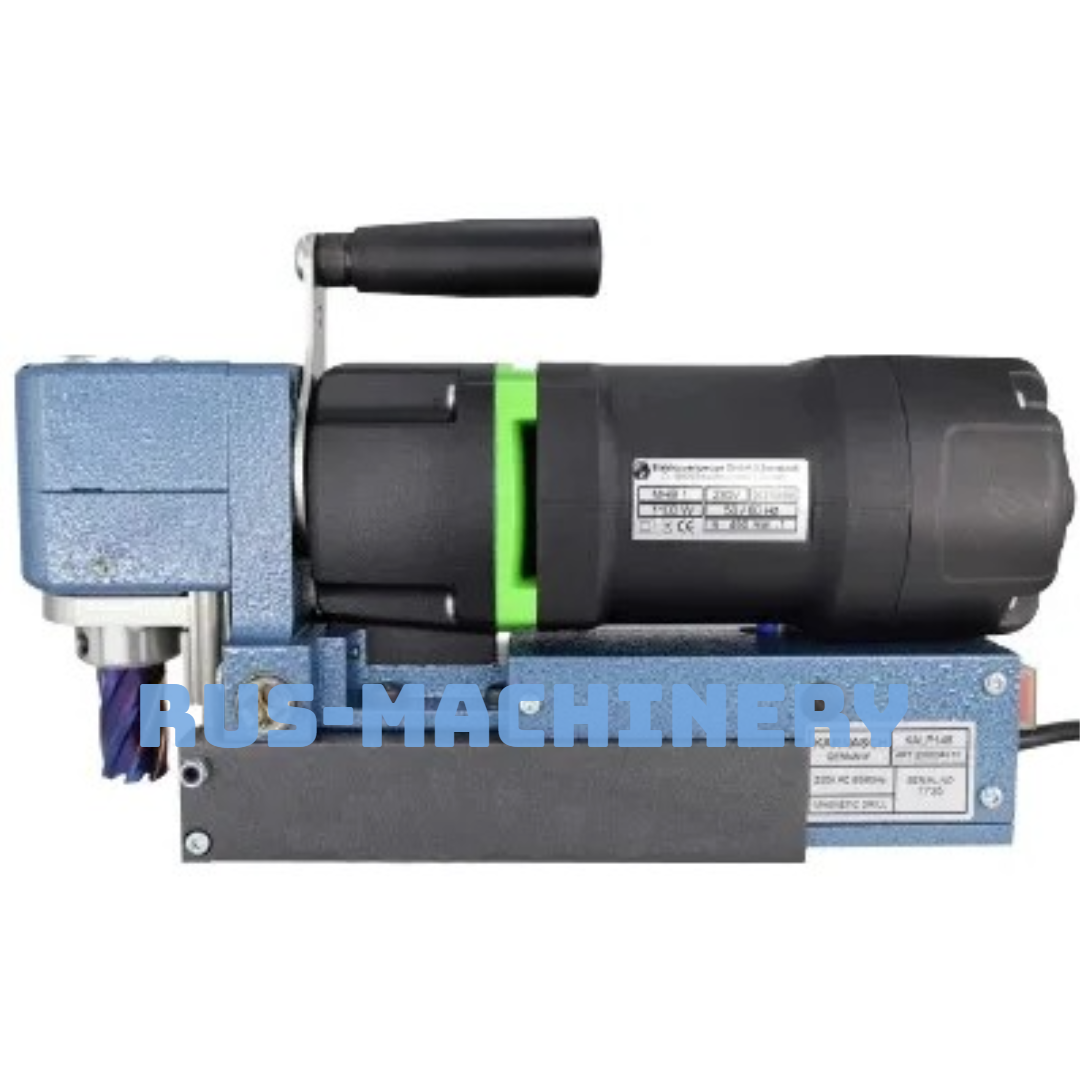

Как инженер-технолог, который не понаслышке знаком с монтажом каркасов в условиях действующего производства и судостроительных доков, я часто наблюдаю одну и ту же картину: монтажники пытаются впихнуть 25-килограммовый «танк» (стандартный магнитный станок) в узел между двутавровыми балками, где физически нет места для хода шпинделя. Или того хуже — пытаются сверлить потолочные перекрытия, рискуя получить станком по каске при срыве магнита. Решение этой боли — KALP 148 BLUE-MAG. В профессиональной среде мы классифицируем его как сверхкомпактный магнитный сверлильный комплекс, мобильную дрель на магнитном основании, установку для кольцевого сверления в стесненных условиях или эргономичный агрегат для высотных работ.

Индекс «148» и приставка «BLUE-MAG» говорят о принадлежности к классу машин, где приоритетом является не максимальная глубина прохода, а кинематическая гибкость и эргономика. Этот станок создан для тех случаев, когда доступ к детали ограничен, а вес инструмента имеет критическое значение.

Ключевые выгоды для бригадира и монтажника:

• Доступ в «мертвые зоны»: минимальная высота корпуса позволяет работать в углах сопряжения балок и вблизи стенок;
• Безопасность потолочных работ: сниженный вес (около 11-12 кг) минимизирует инерцию при срыве и позволяет оператору удерживать станок одной рукой при страховке;
• Экономия сил: отсутствие необходимости таскать по объекту тяжелые стойки и переходные плиты;
• Скорость развертывания: от сумки с инструментом до первого отверстия проходит менее 45 секунд.

Технические характеристики: Инженерный взгляд на компактность

Сравнение с аналогами

Если сравнивать KALP 148 BLUE-MAG с классическими тяжелыми станками (20+ кг), он проигрывает в максимальной глубине сверления (обычно ограничено 50-55 мм из-за короткого хода), но выигрывает в мобильности и доступности. В сравнении с аккумуляторными магнитными дрелями, сетевая версия KALP обеспечивает стабильный крутящий момент на протяжении всей смены без риска «сесть» в самый неподходящий момент, что критично при серийной сверловке.

Комплектация: Анатомия мобильного комплекса

Совет эксперта: При приемке обязательно проверьте наличие фиксирующего винта на адаптере Weldon. Его отсутствие — частая причина поломки дорогих твердосплавных фрез при закусывании.

Применение и практические сценарии использования

Принцип работы: Физика кольцевого реза

В отличие от спирального сверла, кольцевая фреза снимает металл только по периметру, оставляя внутри цельный керн (столбик). Это снижает сопротивление в 4-5 раз. Магнитное основание KALP 148 BLUE-MAG замыкает магнитный поток через деталь, превращая её в массивный верстак. Оператор использует механическую подачу (штурвал), чтобы избежать человеческого фактора и поломки твердосплавных зубьев.

Типичные области применения

• HVAC и монтаж коммуникаций: сверловка отверстий под хомты и шпильки на потолочных перекрытиях и фермах;
• Судостроение: работа в трюмах и междудонных пространствах, где нет места для высокого шпинделя;
• Мостостроение: финишная сверловка узлов сопряжения, где доступ открыт только с одной стороны;
• Реконструкция зданий: прокладка новых кабельных трасс через существующие стальные каркасы.

Реальный кейс из практики

На объекте строительства логистического центра требовалось просверлить 120 отверстий диаметром 32 мм в нижних полках потолочных двутавров для подвески вентиляционных коробов. Стандартные станки не проходили по габаритам (мешала высота стойки и полка балки), а ручные дрели с коронками ломали спиральные сверла и сжигали двигатели. Применение KALP 148 BLUE-MAG решило проблему: станок устанавливался прямо на нижнюю полку балки (магнитом вверх), а малая высота корпуса позволяла шпинделю свободно вращаться, не задевая стенки балки. Бригада из двух человек выполнила норму за одну смену, экономя время на установке строительных лесов.

Решение проблем пользователя

Если ваши монтажники тратят часы на установку кондукторов, ломают бюджетные коронки из-за перекоса или отказываются от магнитной сверловки в пользу опасных ручных дрелей из-за веса оборудования — KALP 148 BLUE-MAG меняет парадигму работы.

Особенности, нюансы и секреты эксплуатации

Дополнительные опции

• Быстросъемный патрон: Позволяет за секунды сменить адаптер под кольцевую фрезу на патрон под спиральное сверло или метчик.
• Светодиодная подсветка зоны: Критично для работы в темных углах металлоконструкций и трюмах.

Ограничения и важные нюансы

• Толщина металла: Из-за ограниченного хода шпинделя (135 мм) станок не подходит для сверления толстых пакетов (свыше 50 мм) за один проход без использования проставочных колец.
• Требования к поверхности: Компактный магнит (15 кН) прощает меньше ошибок, чем мощный. Ржавчина, краска или стружка под подошвой снизят удержание на 40%. Зачистка скребком обязательна.
• Охлаждение: Твердосплавные фрезы на компактных станках греются быстрее из-за меньшей массы металла в корпусе. СОЖ — не рекомендация, а жесткое требование.

Техника безопасности: Законы физики не прощают ошибок

Работа с магнитным станком, особенно компактным и на высоте, требует железной дисциплины:

• Правило второй точки опоры: При работе на потолке или вертикальных стенках страховочная цепь обязательна всегда. Магнит может потерять индукцию из-за перегрева обмоток или скачка напряжения. Станок весом 12 кг, падающий с высоты 5 метров, пробьет каску.
• Запрет на перчатки у шпинделя: Кольцевая фреза при выходе из металла часто «стреляет» керном или стружкой. Руки только на изолированных рукоятках подачи.
• Контроль выталкивателя: Убедитесь, что центровочный штифт выступает на 5-7 мм дальше зубьев фрезы. Если штифт короче, фреза врежется в металл до упора, что приведет к ее мгновенному разрушению и травме оператора.
• Защита глаз и лица: Обязательно использование полнолицевого щитка. Осколок твердосплавного зуба, вылетевший на скорости 300 об/мин, наносит проникающие ранения.

Интересный технический факт

Мало кто из операторов задумывается о форме хвостовика кольцевой фрезы. Стандарт Weldon (с одной или двумя лысками) был разработан не для удобства замены, а для спасения жизней. В 1960-х годах, когда кольцевые фрезы только появились, их делали с цилиндрическим хвостовиком. При закусывании фрезы в металле (особенно при выходе из толстого пакета) реактивный момент был таков, что адаптер проворачивался внутри патрона, а фреза вылетала как снаряд, или станок срывался с магнита. Плоский срез Weldon работает как механический шпоночный шлиц: даже если зажимной винт ослабнет, физический упор в адаптер не даст фрезе провернуться. KALP 148 BLUE-MAG использует этот проверенный десятилетиями стандарт, обеспечивая безопасность на уровне кинематики.

Заключение: Инвестиция в эргономику и доступ

KALP 148 BLUE-MAG — это не просто «облегченная версия» большого станка. Это специализированный инструмент для решения самых сложных задач по доступу. Он окупается не за счет скорости сверления (тяжелые станки мощнее), а за счет ликвидации простоев на установку лесов, кондукторов и поиска «плоских мест» для магнита.

Хватит мучить бригаду тяжелыми «танками» в узких узлах и рисковать с потолочными работами! Перейдите в наш каталог, закажите KALP 148 BLUE-MAG с комплектом премиальных твердосплавных фрез и убедитесь в превосходстве компактной эргономики на первом же объекте. Свяжитесь с нашими технологами для подбора оптимальной оснастки под ваши задачи!
