Вступление: Когда мобильный станок заменяет цех

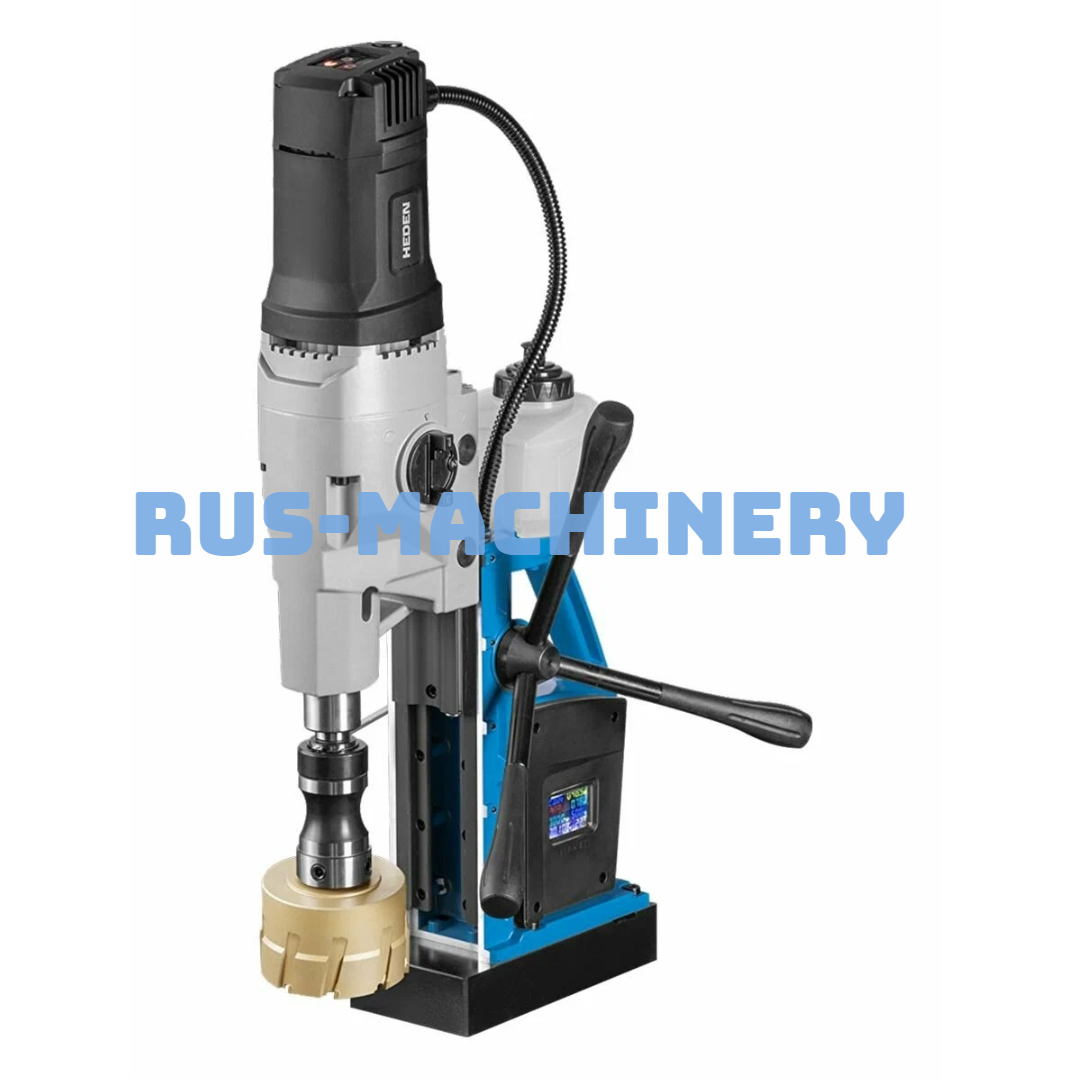

Как главный технолог, годами решавший задачи сверловки узлов вантовых мостов и корпусов ледоколов, я знаю главное правило тяжелого монтажа: «доставка детали на станок стоит дороже, чем станок на деталь». Когда речь заходит о диаметрах свыше 85 мм в сталях толщиной 50-70 мм, классические магнитные дрели бессильны. Здесь на сцену выходит Heden DM-100X. В профессиональной среде мы классифицируем его не иначе как мобильный расточной станок с электромагнитной базой, сверхтяжелый комплекс для кольцевого сверления или переносной координатно-расточной агрегат.

Индекс «100» означает способность работать с твердосплавными кольцевыми фрезами диаметром до 100 мм. Благодаря передовому EC-мотору (Electronically Commutated), инженерам Heden удалось получить крутящий момент, сопоставимый со стационажными радиально-сверлильными станками, сохранив при этом мобильность. Это машина для тех случаев, когда кран не может подать балку к станку, а отверстия нужны «здесь и сейчас».

Ключевые выгоды для руководителя проекта и технолога:

• Ликвидация логистического плеча: сверловка анкерных узлов и диафрагм жесткости непосредственно на объекте монтажа;
• Экономия на ЗТВ: холодное кольцевое сверление не нарушает микроструктуру высокопрочных сталей, в отличие от газовой резки;
• Абсолютная искробезопасность: работа в замкнутых отсеках судов, на нефтяных платформах и в атомных зонах;
• Защита оператора: электронный ограничитель момента спасает руки от переломов при закусывании 100-мм коронки.

Технические характеристики: Физика экстремального момента

Сравнение с аналогами

В сравнении с классическими коллекторными «монстрами» Heden DM-100X выигрывает за счет кривой крутящего момента. Коллекторный мотор на низких оборотах (необходимых для 100-мм фрезы) теряет мощность и перегревается. EC-двигатель выдает пиковый момент с первого ньютона. По сравнению со стационажными радиально-сверлильными станками, DM-100X уступает в абсолютной жесткости системы «шпиндель-стойка», но выигрывает в мобильности, позволяя обрабатывать конструкции массой в сотни тонн без их перемещения.

Комплектация: Анатомия тяжелого агрегата

Совет эксперта: При приемке обязательно проверьте целостность демпфирующих прокладок между магнитом и корпусом. При работе с 100-мм фрезами возникают низкочастотные вибрации, которые могут разрушить жесткие крепления.

Применение и практические сценарии

Принцип работы: Мобильное растачивание

Кольцевая фреза 100 мм снимает металл только по периметру, оставляя внутри цельный керн (столбик). Объем снимаемого металла в 15 раз меньше, чем при спиральном сверлении. Магнитная подушка в 40 кН превращает балку в «верстак», а EC-мотор обеспечивает плавную подачу. Оператор использует механический или автоматический подающий механизм, чтобы избежать человеческого фактора.

Типичные области применения

• Мостостроение: сверловка узлов сопряжения пилонов и вант;
• Судостроение: проходка толстых переборок и наборного корпуса;
• Энергетика: монтаж закладных деталей в железобетонные конструкции через стальные опалубки;
• Нефтегаз: врезка и сверловка фланцев на действующих объектах (Hot Work).

Реальный кейс из практики

При реконструкции железнодорожного моста требовалось рассверлить 40 отверстий диаметром 90 мм в стенках коробчатых балок (толщина стенки 45 мм). Стационарный станок подогнать было невозможно из-за габаритов пролета. Бригада использовала Heden DM-100X. Благодаря такелажной раме станок крепился прямо на полку балки. Время на одно отверстие составило 7 минут. Экономия на аренде автокрана для подачи деталей и простое моста составила миллионы рублей.

Особенности, нюансы и секреты эксплуатации

Интеллектуальные опции

• Электронная муфта проскальзывания: При закусывании фрезы EC-контроллер мгновенно сбрасывает ток. Шпиндель останавливается, не передавая реактивный момент на руки оператора или корпус станка.
• Система плавного пуска (Soft Start): Исключает рывок при включении магнита и старте шпинделя, защиая электросеть объекта от просадок.

Ограничения

• Требования к поверхности: Магнит в 40 кН требует идеально зачищенной площадки. Ржавчина или краска толщиной более 0.2 мм снизят удержание на 30%, что при работе 100-мм фрезой недопустимо.
• Энергопотребление: Станок не запустится от обычной бытовой розетки или слабого генератора. Требуется сеть 380В или мощный инвертор.

Техника безопасности: Жесткие законы физики

Работа с 100-мм коронками — это работа с экстремальными механическими нагрузками:

• Реактивный момент: Если фрезу заклинит, станок попытается провернуться вокруг своей оси. Такелажная цепь обязательна всегда!
• Выброс керна: Керн диаметром 100 мм и глубиной 50 мм весит около 4 кг. При его выпадении с высоты он может пробить каску. Оператор должен стоять сбоку от оси шпинделя в момент прохода.
• СОЖ под давлением: Подача эмульсии обязательна. Сухое сверление твердосплавной коронки такого диаметра приведет к ее термическому разрушению за 10 секунд.

Интересный технический факт

Мало кто знает, что магнитные подушки мощностью свыше 30 000 Н создают настолько сильное электромагнитное поле, что могут намагничивать инструмент и струбцины, находящиеся в радиусе метра. Инженеры Heden решили эту проблему, применив в DM-100X систему автоматической демагнитизации (Auto-Demag). При выключении станка контроллер подает импульс обратного тока, снимая остаточный магнетизм с детали. Это спасает твердосплавные стружки и металлическую пыль от прилипания к корпусу станка и направляющим шпинделя, что критически важно для сохранения подвижности механических узлов.

Заключение: Стратегическая инвестиция в монтаж

Heden DM-100X — это не просто инструмент, это решение для закрытия самых сложных и дорогих задач в монтаже металлоконструкций. Покупка этого комплекса окупается уже на первом крупном объекте за счет отказа от крановых работ, ликвидации брака по ЗТВ и колоссального ускорения темпов сборки.

Хватит адаптировать проект под возможности вашего инструмента! Перейдите в наш каталог, закажите Heden DM-100X с комплектом промышленных оправок и твердосплавных фрез. Наши инженеры рассчитают логистическую экономию для вашего текущего проекта. Свяжитесь с нами, чтобы вывести ваш монтаж на уровень передовых мировых стандартов!
