Вступление: Конец эпохи коллекторных искр и механического износа

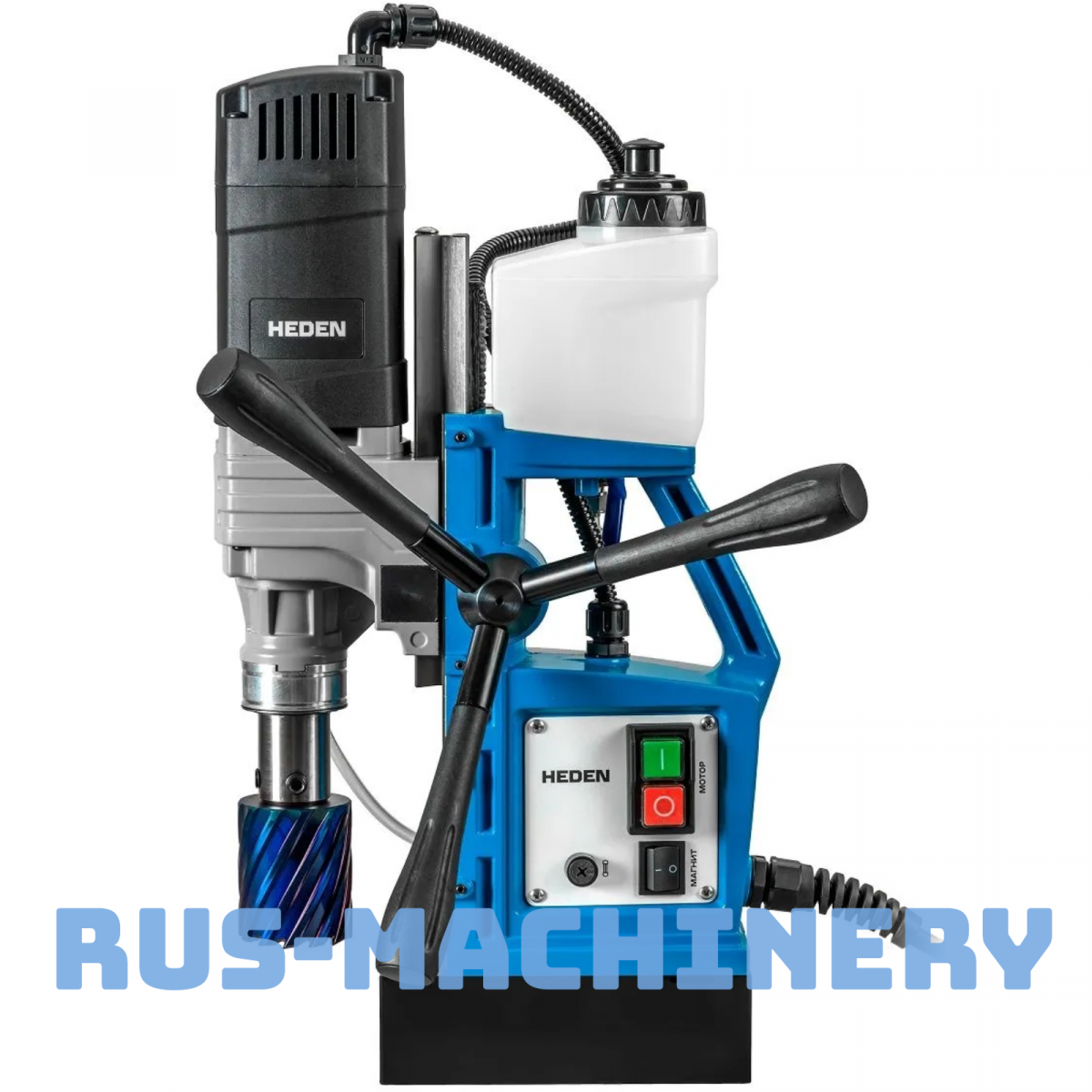

Как инженер-технолог, который не понаслышке знает, что такое монтаж стальных каркасов на высоте и работа в замкнутых пространствах судостроительных доков, я с особым скепсисом отношусь к громким маркетинговым лозунгам. Но Heden DM-50X — это не просто очередная «магнитная дрель». Это фундаментально иной класс оборудования, который мы в профессиональной среде классифицируем как мобильный станок для кольцевого (корончатого) сверления с интеллектуальным электроприводом, бесщеточный магнитный комплекс или установку для прецизионной монтажной сверловки тяжелого профиля.

Главная революция этой модели кроется в использовании передового EC-мотора (Electronically Commutated) — бесщеточного двигателя. Мы навсегда прощаемся с графитовыми щетками, коллектором, искрением и потерей крутящего момента. Бесщеточная технология позволила инженерам Heden создать машину, которая выдает тягу, способную «грызть» 50-миллиметровые твердосплавные фрезы в конструкционной стали без риска перегрева, закусывания или срыва магнитного основания.

Ключевые выгоды для начальника монтажного участка и самого слесаря-сборщика:

• Эргономика и вес: отсутствие щеточно-коллекторного узла радикально снизило центр тяжести и общий вес станка, что критично при работе на потолке или вертикальных стенках;
• Ресурс и надежность: нет трущихся электрических контактов — нет и необходимости менять щетки. Станок работает в режимах, где обычный коллекторный мотор просто сгорел бы от стальной пыли и эмульсии;
• Интеллектуальный крутящий момент: электроника EC-контроллера мгновенно компенсирует просадку оборотов при врезании фрезы, исключая поломку твердосплавных зубьев;
• Искробезопасность: отсутствие искрообразования позволяет использовать станок в потенциально взрывоопасных зонах (нефтегазовый сектор, угольные эстакады) и в условиях высокой влажности.

Технические характеристики: Инженерный взгляд на физику процесса

Сравнение с классическими аналогами

Если сравнивать Heden DM-50X с традиционными коллекторными магнитными станками, разница ощущается с первой секунды врезания. Классический станок при затуплении фрезы начинает «проседать», перегревается редуктор, а магнитное основание из-за нагрева может потерять часть индукции. Бесщеточный Heden работает как скальпель: микропроцессор считывает нагрузку и подает ровно столько ампер, сколько нужно для поддержания заданного момента. Кроме того, ресурс редуктора возрастает в разы благодаря отсутствию паразитных вибраций от коллекторного узла.

Комплектация: Анатомия рабочего инструмента

Важно: При приемке оборудования на объекте всегда проверяйте целостность силового кабеля и наличие смазки в редукторе. Электронный блок EC-мотора не должен иметь следов ударных нагрузок.

Применение и практические сценарии использования

Принцип работы: Физика кольцевого сверления

В отличие от спирального сверла, которое перемалывает весь объем металла в стружку, кольцевая фреза (коронка) режет только периметр отверстия шириной 4-6 мм. Это снижает энергозатраты в 4-5 раз и увеличивает скорость в 3 раза. Магнитное основание Heden DM-50X создает электромагнитное поле, которое намертво «приклеивает» станок к ферромагнитной поверхности. Шпиндель опускается, фреза врезается в металл, а центровочный штифт удерживает ось и выталкивает керн в конце цикла.

Типичные области применения

• Монтаж стальных каркасов зданий и мостов (сверловка двутавров и швеллеров на высоте);
• Судостроение и ремонт морских платформ (работа в трюмах, где использование пневмоинструмента невозможно, а щеточные электродрели запрещены из-за искрения);
• Нефтегазовый сектор: ремонт резервуаров и эстакад в зонах с высоким риском взрыва (благодаря отсутствию искр от EC-мотора);
• Прокладка трубопроводов и HVAC-систем (отверстия под трубы и кабельные лотки в несущих балках).

Реальный кейс из практики

На объекте строительства офшорной платформы монтажникам требовалось просверлить отверстия диаметром 50 мм в фланцах из низколегированной стали толщиной 35 мм. Раньше они использовали газовую резку с последующей механической расточкой, что занимало 40 минут на отверстие и нарушало микроструктуру металла в зоне термического влияния (ЗТВ). Переход на Heden DM-50X изменил экономику процесса. Бесщеточный мотор не перегревался даже при непрерывной работе. Одно отверстие «в чистую» с идеальной шероховатостью занимало 2 минуты. Магнитное основание уверенно держало станок даже на изогнутых поверхностях. Бригада закрыла смену, выполнив тройной норматив, без единого случая закусывания фрезы.

Решение проблем пользователя

Если ваша монтажная бригада страдает от поломок спиральных сверл, срыва станков с балок из-за перегрева магнита и постоянного обслуживания коллекторных моторов — покупка бесщеточного комплекса Heden закрывает эти боли раз и навсегда.

Особенности, нюансы и секреты эксплуатации

Дополнительные опции и интеллектуальная защита

• Электронная муфта (Overload Protection): В отличие от механической, она срабатывает мгновенно, отключая питание мотора при закусывании фрезы. Это спасает шпиндель от скручивания и оператора от травмы.
• Реверс: Критично для нарезания резьбы метчиками большого диаметра или для «выкручивания» заклинившей кольцевой фрезы из отверстия.
• Встроенная LED-подсветка: Незаменима для работы в темных трюмах, колодцах и подвалах.

Ограничения и важные нюансы

• Требования к основанию: Магнит работает только на ферромагнитных металлах толщиной не менее 20 мм. На тонколистовой стали или нержавейке/алюминии станок не удержится (требуется механическая фиксация или вакуумные присоски).
• Чистота подошвы: Стружка или окалина под магнитом снижают силу удержания на 30-40%. Перед установкой поверхность нужно зачистить скребком.
• Электроника EC: Бесщеточные моторы боятся сильных ударов. Если уронить станок с высоты на бетон, трещина в корпусе или смещение ротора могут привести к дорогому ремонту контроллера.

Техника безопасности: Железные правила монтажной сверловки

Магнитный сверлильный станок — это источник колоссальной энергии. Несоблюдение ТБ приводит к тяжелым травмам:

• Страховочная цепь — это закон: Надевайте цепь вокруг балки до включения магнита. При отключении света или обрыве кабеля станок весом 14 кг, падающий с высоты, становится смертельным снарядом.
• Запрет на перчатки у шпинделя: При врезании фрезы возможна затяжка ткани. Используйте только автоматическую подачу или держите руки на изолированных рукоятках.
• СОЖ обязательна: Сухое сверление кольцевой фрезы убивает твердосплавные напайки за 2-3 прохода. Эмульсия не только охлаждает, но и смазывает направляющие штифты.
• Защита глаз: Стальная стружка от кольцевого сверления летит не вниз, а закручивается внутри фрезы и может выстрелить при выходе керна. Очки обязательны.

Интересный технический факт

Мало кто знает, что технология бесщеточных двигателей (EC), которая сегодня революционизирует тяжелую металлообработку, изначально была разработана для аэрокосмической отрасли и робототехники, где требовался максимальный крутящий момент при минимальном весе и полном отсутствии искр. Перенос этой технологии из стерильных лабораторных цехов на грязные строительные площадки и нефтяные вышки стал настоящим прорывом. Heden DM-50X — это по сути «робот-манипулятор», адаптированный для суровых условий монтажа, где микропроцессор управляет магнитным полем статора с частотой в тысячи герц, заменяя собой грубую механику прошлого века.

Заключение: Инвестиция в безопасность и скорость монтажа

Heden DM-50X — это не просто инструмент, это стратегическое решение для предприятий, где время простоя стоит огромных денег, а безопасность рабочих является приоритетом №1. Бесщеточная технология окупает свою стоимость уже в первый год за счет отсутствия расходников (щеток), снижения брака (сломанных фрез) и колоссального роста выработки.

Хватит мучить бригаду тяжелыми коллекторными «монстрами» и менять сгоревшие коронки! Перейдите в наш каталог, закажите Heden DM-50X с комплектом твердосплавных фрез и убедитесь в превосходстве EC-технологии на первом же объекте. Свяжитесь с нашими технологами для подбора оптимальной оснастки под ваши задачи!
