Вступление: Когда магнит бессилен, на помощь приходит физика

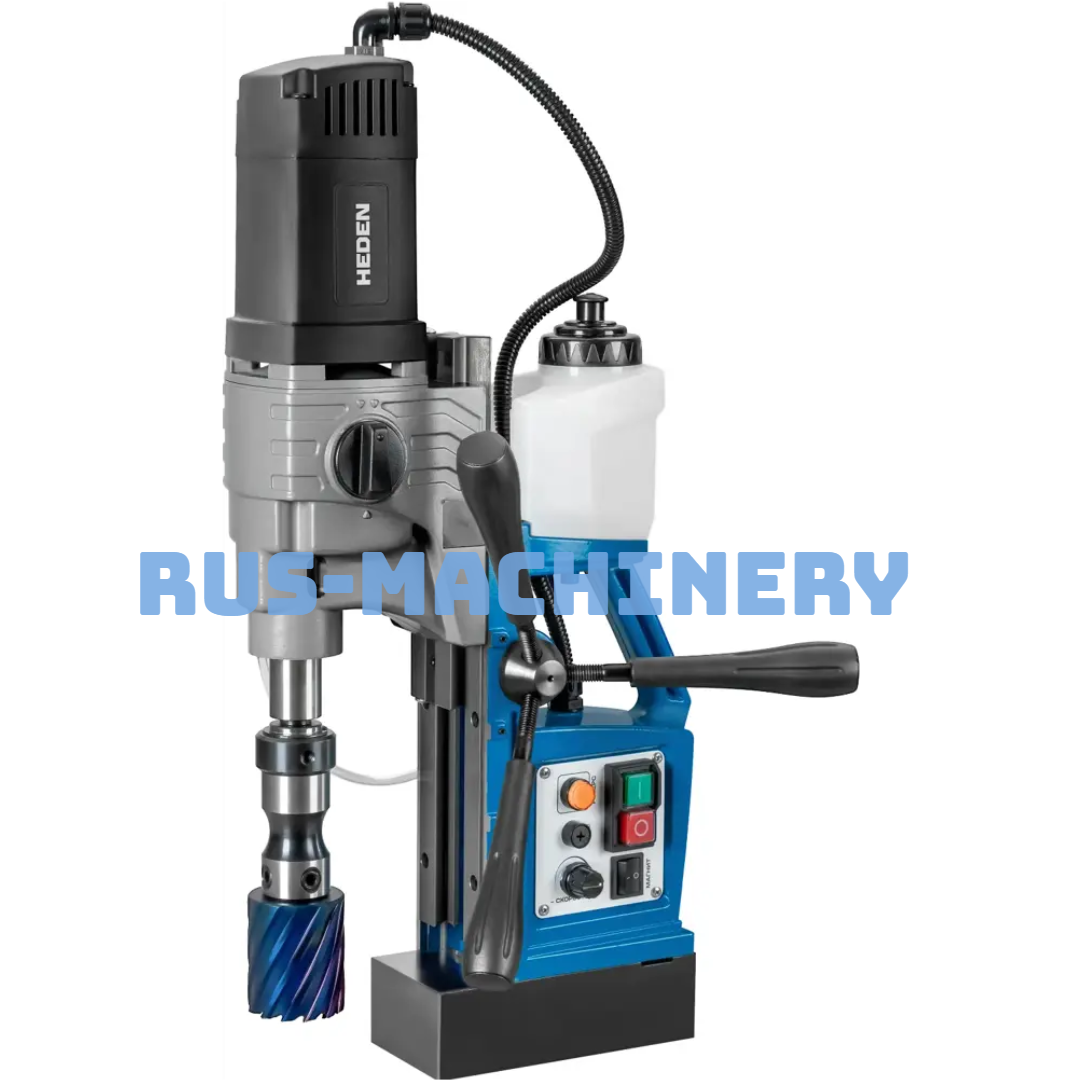

Как инженер-технолог с многолетним опытом работы в цехах точного машиностроения и на выездных монтажных объектах, я не понаслышке знаю о «боли» сверления немагнитных материалов. Традиционные магнитные сверлильные станки, являющиеся золотым стандартом для черных металлов, абсолютно бесполезны при работе с алюминием, нержавеющей сталью, титаном, стеклом или композитными панелями. Использование ручных дрелей в таких случаях неизбежно ведет к уводу сверла, деформации тонких листов и браку. Решением этой технологической задачи становится вакуумный сверлильный станок Heden DMV-50V2.

В профессиональной среде это оборудование классифицируют как вакуумную сверлильную установку, адгезионный сверлильный комплекс или портативный станок с вакуумной базой. Его главное назначение – обеспечение идеальной перпендикулярности и жесткой фиксации инструмента на любых гладких, непористых поверхностях, независимо от их магнитных свойств.

Ключевые выгоды для производственников:

• Универсальность материалов: возможность чистового сверления алюминия, нержавейки, пластика и композитов без повреждения обратной стороны детали;
• Идеальная точность: полное исключение эффекта «увода» сверла, гарантированная перпендикулярность отверстия с допуском до 0,1 мм;
• Сохранение поверхности: мягкое резиновое уплотнительное кольцо не оставляет царапин, вмятин или следов ожога на полированных или лакированных деталях;
• Мобильность и автономность: компактные размеры и встроенная система откачки позволяют работать на высоте, в полевых условиях или внутри готовых конструкций, где невозможно использовать стационарное оборудование.

Технические характеристики: Инженерный взгляд на адгезию

Сравнение с аналогичными моделями

В отличие от магнитных сверлильных станков, Heden DMV-50V2 не требует ферромагнитных свойств заготовки, но взамен требует гладкой, непористой поверхности. По сравнению с ручными дрелями, установленными в сверлильные стойки, вакуумный станок выигрывает в мобильности и силе прижима: атмосферное давление прижимает станок равномерно по всей площади основания, что полностью исключает перекосы и биение, неизбежные при ручном давлении оператора. Версия V2 выгодно отличается от предыдущих поколений наличием встроенного электрического насоса, что исключает человеческий фактор при создании вакуума.

Комплектация: Анатомия вакуумного комплекса

Важно: При приемке оборудования обязательно проверьте эластичность резинового уплотнительного кольца и герметичность шлангов насоса. Малейшая трещина или загрязнение приведет к потере вакуума под нагрузкой.

Применение и использование: От теории к производственной практике

4.1. Принцип работы

В основе работы лежит фундаментальная разница атмосферного давления. Резиновое уплотнительное кольцо на подошве станка плотно прижимается к гладкой поверхности. Электрический вакуумный насос откачивает воздух из внутреннего контура, создавая разрежение. Атмосферное давление (около 1 кг на каждый квадратный сантиметр) с огромной силой прижимает станок к детали. После достижения рабочего вакуума включается шпиндель, и происходит механическая обработка кольцевой коронкой, которая вырезает материал по периметру, оставляя центральный керн, который затем легко удаляется.

4.2. Типичные области применения

• Авиа- и судостроение: прецизионное сверление обшивки из алюминиевых сплавов и композитов;
• Фасадные работы и остекление: монтаж креплений на закаленное стекло, керамогранит и сэндвич-панели;
• Автомобильная промышленность: доработка кузовных панелей, установка дополнительного оборудования без повреждения ЛКП;
• Вентиляция и кондиционирование (HVAC): врезка в гладкие оцинкованные или нержавеющие воздуховоды.

4.3. Реальные сценарии использования

Сценарий А (Монтаж вентсистем): Оператору необходимо просверлить отверстие диаметром 45 мм в стенке алюминиевого воздуховода толщиной 1.5 мм для установки датчика. Использование магнитного станка невозможно. Ручная дрель с большой вероятностью «уйдет» в сторону, поцарапает поверхность или деформирует тонкий лист, создав острые заусенцы внутри канала. Вакуумный станок Heden DMV-50V2 фиксируется за 10 секунд нажатием кнопки. Кольцевая коронка вырезает идеальное отверстие без заусенцев за несколько секунд, не повреждая геометрию короба.

Сценарий Б (Ремонт пищевого оборудования): Требуется доработка резервуара из полированной нержавеющей стали AISI 304. Любое механическое зажатие струбцинами или использование магнитной базы с царапающим основанием недопустимо из-за строгих санитарных норм. Вакуумная база со специальным мягким уплотнителем надежно фиксирует станок, оставляя зеркальную поверхность резервуара абсолютно нетронутой.

4.4. Решение проблем потребителя

Если ваше производство сталкивается с браком из-за увода сверла на нержавейке, повреждением лицевой стороны деталей струбцинами или невозможностью закрепить заготовку на магнитном столе, внедрение вакуумного сверлильного комплекса Heden DMV-50V2 устраняет эти проблемы, обеспечивая бесконтактную (по краям) и абсолютно надежную фиксацию.

Особенности и нюансы: Скрытый потенциал оборудования

Дополнительные функции и опции

• Встроенный электрический насос (V2): Главное отличие версии V2. Он автоматически поддерживает давление, компенсируя микроутечки, что критично при длительных циклах сверления и экономит силы оператора.
• Адаптерная пластина (прокладка): Специальная гладкая пластина, которая крепится к слегка шероховатой поверхности на двусторонний скотч или собственную присоску. Станок крепится уже к этой пластине, расширяя применение на материалы с легкой текстурой.

Важные ограничения в использовании

• Требование к поверхности: Поверхность должна быть гладкой и непористой. Вакуумный станок не будет держаться на грубом литье, дереве, бетоне или ржавом металле без использования специальной адаптерной пластины.
• Чистота зоны контакта: Пыль, масло, стружка или влага под уплотнительным кольцом мгновенно нарушают герметичность контура. Поверхность необходимо тщательно обезжиривать перед установкой.
• Температурный режим: Резиновые уплотнители теряют эластичность на сильном морозе, что снижает качество прилегания и силу удержания.

Техника безопасности: Железные правила работы с разрежением

Несмотря на отсутствие массивной станины, вакуумный станок является оборудованием повышенной опасности, особенно при работе на высоте или вертикальных поверхностях:

• Обязательное использование страховочного троса: Вакуум может быть нарушен внезапно (скол края детали, попадание мусора под кольцо, отказ насоса). Страховочный ремень, обернутый вокруг конструкции, предотвратит падение агрегата.
• Контроль индикатора вакуума: Перед каждым включением шпинделя оператор должен проверить манометр или физически попытаться сдвинуть станок рукой, чтобы убедиться в надежности фиксации.
• Защита органов зрения и дыхания: При сверлении композитов или стекла образуется мелкодисперсная пыль, требующая использования респиратора и защитных очков.
• Поддержка заготовки: Убедитесь, что за деталью нет пустоты, в которую может провалиться коронка после сквозного прохода, что может привести к рывку и нарушению вакуума.

Интересный технический факт

Многие ошибочно полагают, что вакуумная присоска «всасывает» станок к поверхности. На самом деле работает атмосферное давление. На уровне моря оно составляет примерно 1 кг на каждый квадратный сантиметр. Это означает, что вакуумная подошва диаметром 150 мм (площадь около 176 см²) теоретически способна удерживать нагрузку до 176 кг! Именно поэтому вакуумные манипуляторы широко используются на стекольных заводах для перемещения многотонных листов стекла. В сверлильных станках Heden DMV-50V2 используется тот же фундаментальный физический принцип, обеспечивающий фантастическую силу прижима при минимальном весе самого оборудования, выступая в роли невидимого, но невероятно мощного тискового зажима.

Заключение: Инвестиция в универсальность и безупречное качество

Вакуумный сверлильный станок Heden DMV-50V2 – это не просто альтернатива магнитным моделям, а узкоспециализированный, незаменимый инструмент для работы с деликатными и немагнитными материалами. Он окупается за счет резкого снижения процента брака, сохранения товарного вида изделий и возможности брать сложные заказы, которые физически невозможно выполнить другим портативным оборудованием.
