Тиски синусные : прецизионное оборудование для угловой обработки и измерений
Вступление: что такое тиски синусные и зачем они нужны

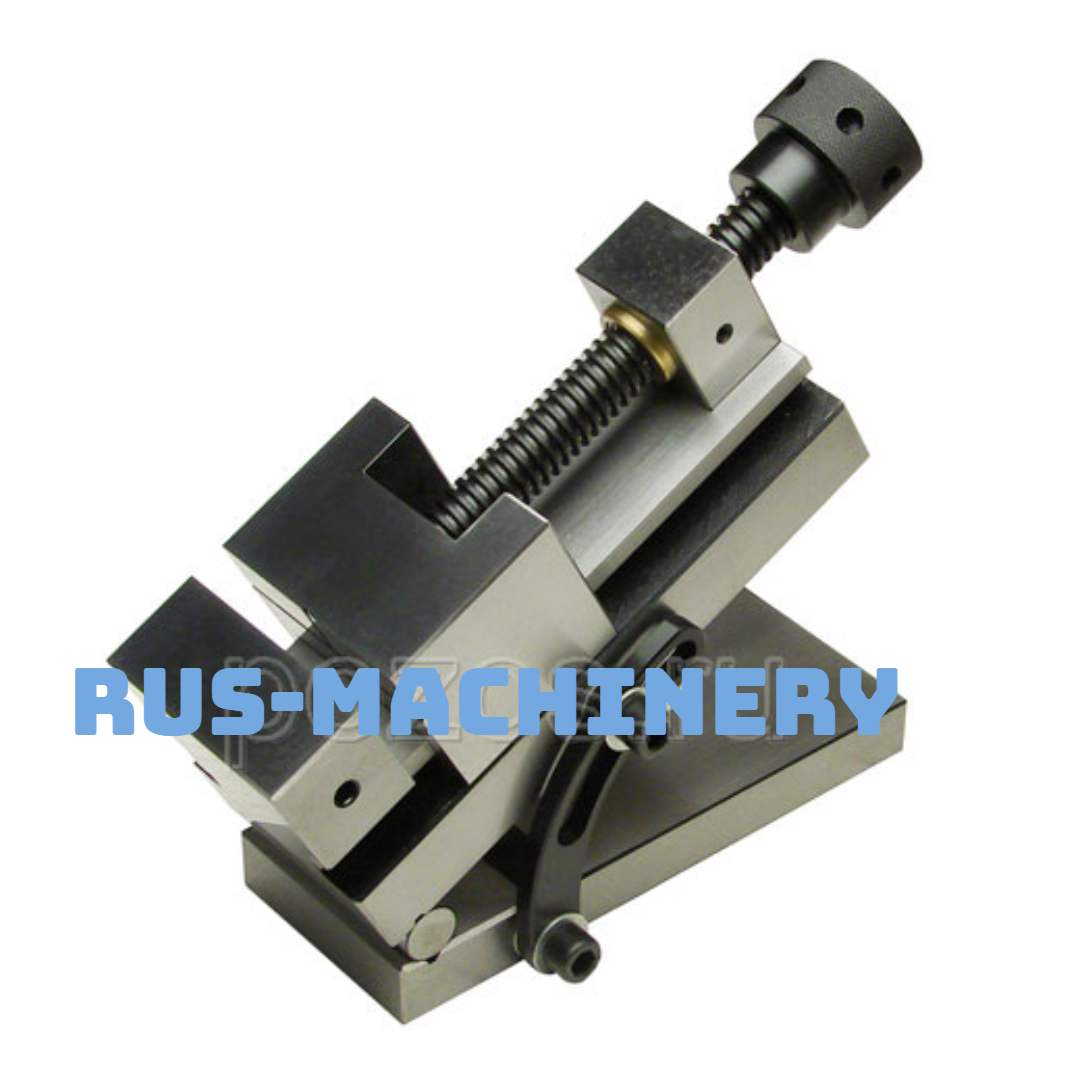

Тиски синусные — это высокоточная оснастка для фиксации заготовок под заданным углом при выполнении измерительных, проверочных, шлифовальных, электроэрозионных и других прецизионных операций. В профессиональной среде их также называют угломерными тисками, синусными зажимами, устройствами для угловой обработки или приспособлениями для точного позиционирования под углом. Устройства обеспечивают исключительно высокую точность (до ±0,005 мм на 100 мм), надёжное удержание и стабильность при выполнении высокоточных технологических операций.
Преимущества для потребителя:
- Прецизионная точность — отклонения не более ±0,005 мм/100 мм;
- Надёжная фиксация — предотвращение смещения заготовки при обработке под углом;
- Универсальность — возможность точной установки под различными углами;
- Простота в работе — точная настройка угла без сложных расчётов;
- Долговечность — прочная конструкция из высококачественной легированной стали;
- Экономичность — снижение брака и повышение производительности при угловой обработке.
Это делает тиски синусные незаменимыми в инструментальных цехах, при поверке деталей, в лабораториях и при выполнении прецизионных работ, связанных с обработкой под углом.
Технические характеристики
| Параметр | Значение |
|---|---|
| Материал корпуса | Высококачественная легированная сталь |
| Точность параллельности | ≤0,005 мм/100 мм |
| Точность перпендикулярности | ≤0,005 мм |
| Диапазон углов поворота | ±45° (в зависимости от модификации) |
| Размеры (Ш×Г×В) | зависит от модификации |
| Вес | зависит от модификации |
Сравнение с аналогами
По сравнению с обычными поворотными тисками, синусные обеспечивают значительно более высокую точность установки угла. В отличие от универсальных тисков, они предназначены специально для угловой обработки и проверки углов. Современные модели оснащаются точными механизмами регулировки и системами фиксации, что делает их конкурентоспособными с более дорогими решениями.
Комплектация
| Компонент | Количество |
|---|---|
| Основной корпус тисков | 1 шт. |
| Подвижная губка | 1 шт. |
| Неподвижная губка | 1 шт. |
| Механизм поворота (синусная пластина) | 1 шт. |
| Крепёжные болты | 2–4 шт. |
| Руководство по эксплуатации | 1 шт. |
Комплектация может варьироваться в зависимости от модификации. Дополнительно могут поставляться сменные губки, ключи и адаптеры.
Применение и использование
Принцип работы
Заготовка помещается между губками тисков. Механизм поворота (синусная пластина) позволяет точно установить требуемый угол. После этого заготовка зажимается с помощью штока. Благодаря высокой точности параллельности и перпендикулярности, заготовка остаётся в строго заданном угловом положении. После завершения операции заготовка освобождается.
Типичные области применения
- Обработка поверхностей под углом;
- Проверка и контроль углов;
- Шлифовальные работы на наклонных поверхностях;
- Электроэрозионная обработка под углом;
- Измерение угловых размеров.
Реальный сценарий
В инструментальном цехе раньше заготовки под углом обрабатывали с помощью прихваток и клиньев — погрешность угла составляла до 0,1°, брак из-за неточностей — 8%. После внедрения тисков синусных ТИП 3350 погрешность снизилась до 0,005 мм/100 мм (что эквивалентно угловой точности), а брак — до 0,5%. Обработка стала более точной и безопасной.
Решение задач потребителя
Если вы сталкиваетесь с необходимостью выполнения угловой обработки, испытываете трудности с точностью установки угла или высокий брак — тиски синусные ТИП 3350 обеспечивают гарантированную точность и надёжное удержание заготовки под углом.
Особенности и нюансы
Дополнительные опции:
- Сменные губки — для фиксации нестандартных форм;
- Точные механизмы регулировки — для повышения удобства настройки угла;
- Метрические и дюймовые шкалы — для удобства измерений.
Ограничения: не рекомендуется использовать для заготовок с неровными или мягкими поверхностями без защитных вкладышей. Требуется периодическая проверка затяжки болтов и калибровка угла.
Техника безопасности
Обязательные меры:
- Проверять затяжку болтов перед запуском;
- Использовать СИЗ: очки, перчатки;
- Не прикладывать чрезмерных усилий при регулировке угла;
- Обеспечить устойчивость тисков на столе;
- Не оставлять заготовку без присмотра во время обработки.
Нарушение этих правил может привести к травмам, повреждению заготовки или выходу оборудования из строя.
Интересный факт
Слово «синусные» происходит от тригонометрической функции «синус», которая лежит в основе принципа работы этих тисков. Угол поворота задаётся с помощью синусной пластины, где высота подкладываемых блоков калибров определяет точный угол наклона. Этот принцип был разработан ещё в XVII веке и до сих пор используется в прецизионной механике.
Заключение
Тиски синусные — это проверенное временем решение, обеспечивающее прецизионную фиксацию заготовок под углом и гарантированную точность. Они идеально подходят для тех, кто ценит качество, долговечность и воспроизводимость результата при угловой обработке. Ознакомьтесь с моделями — и убедитесь, как одно устройство может повысить точность и сократить брак в разы!
