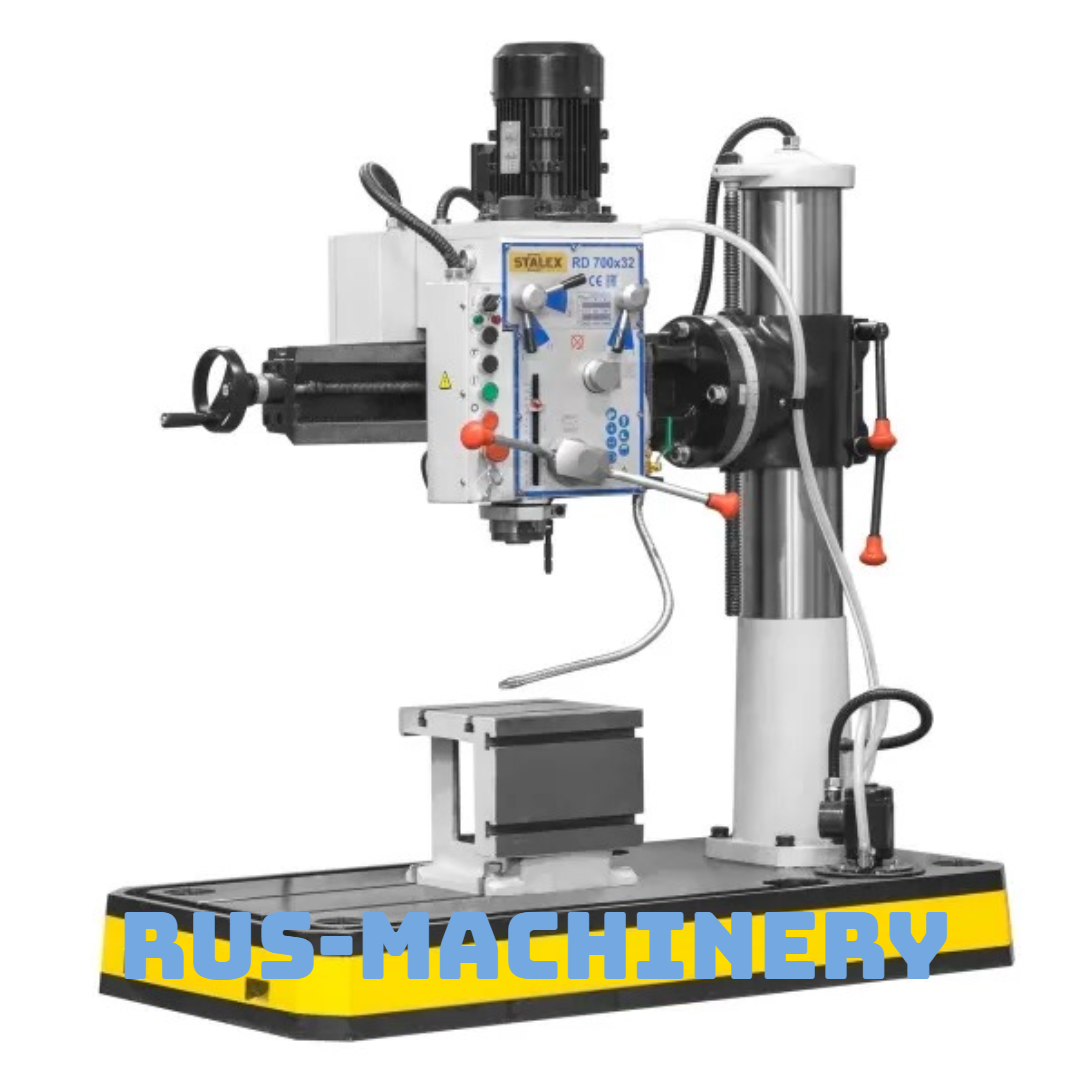

Радиально‑сверлильный станок Stalex RD700×32: точность и надёжность в работе с металлом
Детальный разбор модели от эксперта по металлообработке: технические нюансы, сценарии применения, конкурентные преимущества.
1. Вступление: назначение и ключевые особенности Stalex RD700×32
Радиально‑сверлильный станок Stalex RD700×32 (радиальный сверлильный агрегат, промышленный сверлильный центр, металлорежущий станок среднего класса) — это оборудование для формирования отверстий в заготовках из конструкционных и легированных сталей, чугуна, цветных металлов и их сплавов. Модель оптимально подходит для мелко- и среднесерийного производства.
Основное предназначение:
- высокоточное сверление сквозных и глухих отверстий диаметром до 32 мм;
- зенкерование и развёртывание для достижения 7–8 квалитета точности;
- нарезание резьбы метчиками в материалах твёрдостью до 40 HRC;
- обработка заготовок средних размеров без их частой переустановки (за счёт радиального перемещения шпинделя);
- единичное и серийное производство деталей с отверстиями различной конфигурации;
- выполнение операций в условиях ремонтных цехов, мастерских и производственных участков с умеренной загрузкой.
Ключевые характеристики:
- Радиальное перемещение шпинделя: вылет до 700 мм — достаточный для большинства типовых задач.
- Мощность двигателя: 1,5 кВт — оптимальна для станка данного класса.
- 12 скоростей шпинделя: гибкая настройка режима под материал и инструмент.
- Жёсткая конструкция: чугунная станина массой 650 кг, усиленные направляющие.
- Ход шпинделя: 200 мм для достаточной глубины обработки.
- Система охлаждения: принудительная подача СОЖ с регулируемым расходом.
- Цифровая индикация: отображение частоты вращения и глубины сверления.
- Механизированная подача: ручная подача шпинделя с возможностью плавной регулировки.
- Поворотная колонна: вращение головки на 360° для удобства обработки.
Преимущества для пользователя:
- Оптимальная производительность: баланс скорости и точности для типовых задач металлообработки.
- Точность: погрешность не превышает 0,02 мм благодаря качественным направляющим.
- Универсальность: совместимость с оснасткой ГОСТ и DIN (конус Морзе №3).
- Безопасность: защитный экран, аварийная остановка, блокировка при открытии кожуха.
- Надёжность: проверенные компоненты, устойчивость к умеренным нагрузкам.
- Эргономика: удобная регулировка стола, понятная панель управления.
- Экономичность: умеренное энергопотребление, низкий расход СОЖ.
- Доступность: оптимальное соотношение цены и функционала для малого и среднего бизнеса.
- Простота обслуживания: лёгкий доступ к узлам для смазки и регулировки.
2. Технические характеристики
2.1. Параметры Stalex RD700×32
| Параметр | Значение | Единицы измерения | Комментарий |
|---|---|---|---|
| Максимальный диаметр сверления (сталь) | 32 | мм | Для сталей твёрдостью до 40 HRC |
| Вылет шпинделя (радиус обработки) | 700 | мм | Зона обработки без перемещения заготовки |
| Ход шпинделя | 200 | мм | Глубина обработки |
| Частота вращения шпинделя | 50–2000 | об/мин | 12 ступеней регулировки |
| Мощность двигателя | 1,5 | кВт | Асинхронный, 380 В, трёхфазный |
| Расстояние от шпинделя до стола | 500 | мм | Максимальная высота заготовок |
| Размер рабочего стола | 450 × 450 | мм | С Т‑образными пазами и градусной разметкой |
| Угол поворота стола | 360 | ° | Круговая обработка без перестановки |
| Конус шпинделя | МК-3 | — | Совместимость с оснасткой ГОСТ/DIN |
| Вес станка | 650 | кг | Устойчивость при работе |
| Габариты (Д × Ш × В) | 1300 × 900 × 2100 | мм | Для производственного цеха |
| Подача СОЖ |
