Ленточнопильный станок LS2230-0000T0: расширенные возможности резки для среднего проката с гидравлическим натяжением ленты
Вступление: что такое LS2230-0000T0 и для кого он создан

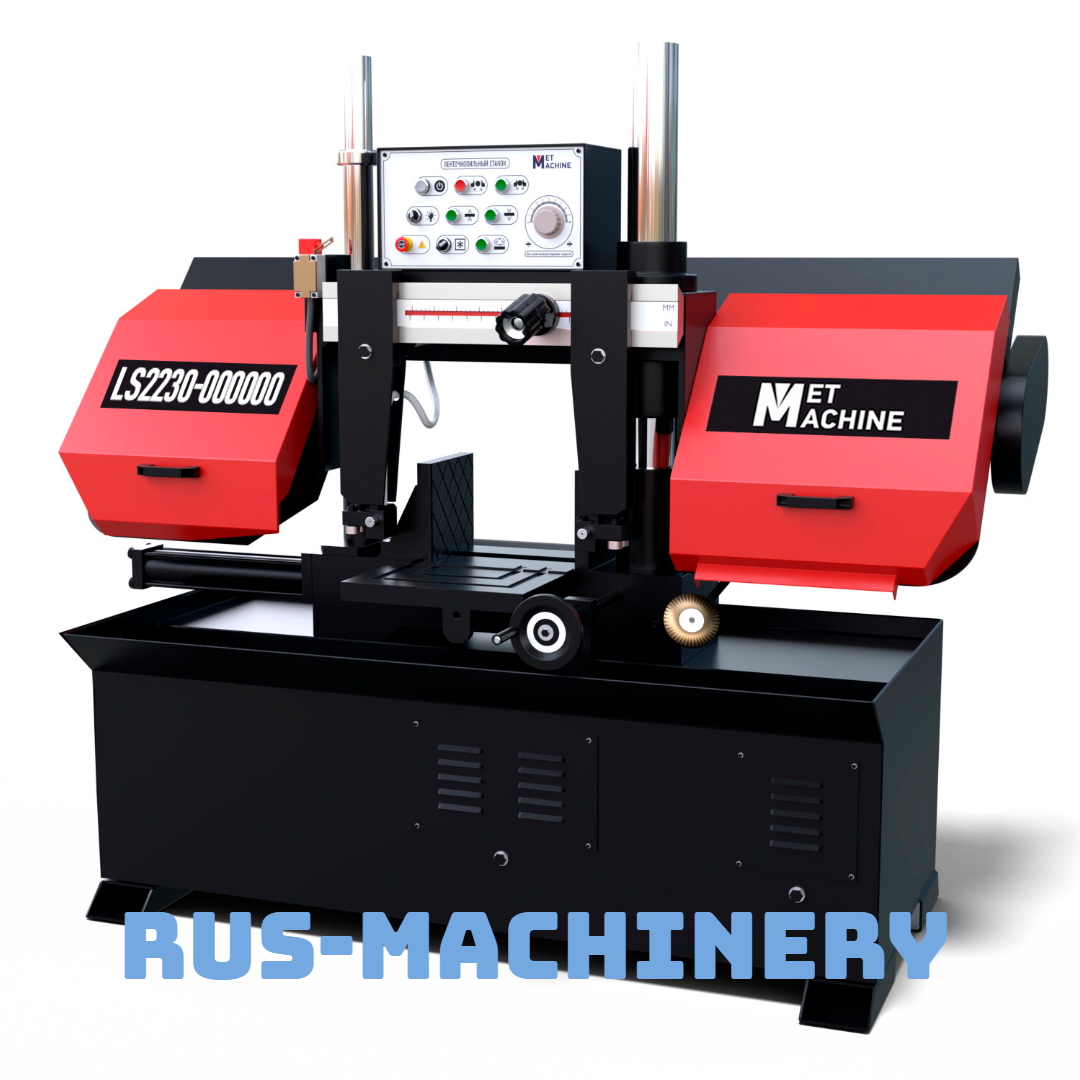

Ленточнопильный станок LS2230-0000T0 — это усовершенствованная модель в линейке компактных промышленных пил, разработанная для предприятий, которым требуется резка профиля большей ширины без перехода на крупногабаритное оборудование. В профессиональной среде его также называют ручной ленточной пилой с увеличенной зоной реза, станком для раскроя широкого сортового проката, ленточнопильным агрегатом с гидронатяжением или экономичной пилорамой для цехов средней мощности. Устройство способно обрабатывать заготовки до 220 мм по высоте и 300 мм по ширине — включая широкие швеллеры, двутавры малого сечения и крупные трубы — с холодным, точным и экономичным резом.
Преимущества для потребителя:
- Увеличенная ширина реза — до 300 мм (на 15% больше, чем у LS2226);
- Гидравлическая система натяжения ленты — стабильное усилие, минимум износа;
- Холодная резка — отсутствие термических напряжений и зоны влияния;
- Экономия материала: ширина пропила всего 0,9 мм;
- Совместимость с биметаллическими и M42-лентами без фирменных ограничений.
Это делает LS2230-0000T0 идеальным выбором для цехов, изготавливающих металлоконструкции, лестницы, ворота, рамы и другие изделия из широкого профиля.
Технические характеристики
| Параметр | Значение |
|---|---|
| Макс. размеры заготовки (H×W) | 220 × 300 мм |
| Скорость ленты | 25 / 45 / 65 / 85 м/мин (4 скорости) |
| Мощность главного двигателя | 2,2 кВт, 380 В |
| Мощность насоса СОЖ | 0,18 кВт |
| Тип ленты | 27×0,9 мм, длина 3660 мм (биметаллическая или M42) |
| Система натяжения ленты | Гидравлическая, с манометром контроля усилия |
| Система подачи | Ручная, с грузовой подвеской |
| Ёмкость бака СОЖ | 40 л |
| Вес станка | 660 кг |
| Габариты (Д×Ш×В) | 1800 × 820 × 1580 мм |
| Класс точности | П (повышенный, ГОСТ 6710-93) |
Сравнение с аналогами
По сравнению с LS2226-0000T0, модель LS2230-0000T0 обладает увеличенной шириной реза (300 мм вместо 260 мм), что позволяет обрабатывать швеллер 16П, трубы Ø273 мм и другие популярные профили без переустановки. В отличие от китайских аналогов с пластиковыми направляющими, LS2230-0000T0 использует прецизионные карбидные направляющие и чугунную станину, что обеспечивает минимальный люфт и высокую точность. При этом стоимость остаётся на 20–25% ниже европейских аналогов (Amada, Behringer) при полной локализации сервиса в РФ и СНГ.
Комплектация
| Компонент | Количество |
|---|---|
| Основной станок в сборке | 1 шт. |
| Ленточное полотно 27×0,9×3660 мм (биметаллическое) | 1 шт. |
| Комплект гидравлических ключей и инструментов | 1 комплект |
| Бак СОЖ с фильтром (встроенный, 40 л) | 1 шт. |
| Упорная линейка с механическим отсчётом | 1 шт. |
| Манометр контроля натяжения ленты | встроен |
| Руководство по эксплуатации (на русском) | 1 шт. |
| Паспорт и сертификаты соответствия | 1 комплект |
Комплектация подтверждена по официальному каталогу производителя (актуально на 12 декабря 2025 г.).
Применение и использование
Принцип работы
Заготовка фиксируется в тисках. Оператор устанавливает усилие натяжения ленты с помощью гидравлического рычага (контроль по манометру). Рама опускается вручную, лента врезается в материал под собственным весом. СОЖ подаётся в зону реза, охлаждая полотно и вымывая стружку.
Типичные области применения
- Резка швеллера 14П для рам автоматических ворот;
- Нарезка труб Ø219 мм для каркасов модульных зданий;
- Подготовка заготовок из квадрата 80×80 мм для несущих стоек;
- Изготовление ферм из уголка 75×75 мм с широким раскосом;
- Ремонт рам сельхозтехники — нарезка усилителей из широкого профиля.
Реальный сценарий
На заводе по производству модульных лестниц раньше использовали LS2226-0000T0, но при резке швеллера 12П приходилось дважды переустанавливать заготовку. После перехода на LS2230-0000T0 вся деталь стала помещаться в зону реза — производительность выросла на 30%, а точность угловых стыков улучшилась.
Решение задач потребителя
Если вы теряете время на переустановку широких профилей, сталкиваетесь с браком из-за перекоса или ограничены в возможностях базовой модели — LS2230-0000T0 предлагает расширенную зону реза без перехода на дорогостоящее оборудование.
Особенности и нюансы
Дополнительные опции:
- Цифровой индикатор глубины — для точной настройки упора;
- Удлинённая станина — для заготовок до 1200 мм;
- Комплект сменных карбидных направляющих — для лент разной ширины.
Ограничения: не рекомендуется для абразивных чугунов без специальных полотен. Требуется ежемесячная проверка гидросистемы натяжения и замена СОЖ раз в 250 часов.
Техника безопасности
Обязательные меры:
- Надёжно фиксировать заготовку в тисках перед резкой;
- Использовать СИЗ: очки, перчатки, спецодежду;
- Не прикасаться к движущейся ленте;
- Обеспечить заземление и вентиляцию в зоне станка.
Нарушение этих правил может привести к травмам, повреждению заготовки или возгоранию стружки.
Интересный факт
Модель LS2230-0000T0 была разработана в 2023 году по запросу предприятий, изготавливающих модульные лестницы для нефтегазовой отрасли. Увеличенная ширина реза (300 мм) была рассчитана именно под швеллер 16П — самый распространённый профиль в этой нише. Сегодня более 60% таких цехов в России используют именно эту модель.
Заключение
Ленточнопильный станок LS2230-0000T0 — это точка баланса между компактностью, функциональностью и экономичностью. Он решает задачу резки широкого профиля без избыточных затрат. Закажите демонстрационный запуск — и убедитесь, как 40 мм дополнительной ширины могут кардинально упростить ваш производственный цикл!
