Вступление: Эталон точности и экономии в цеховой металлообработке

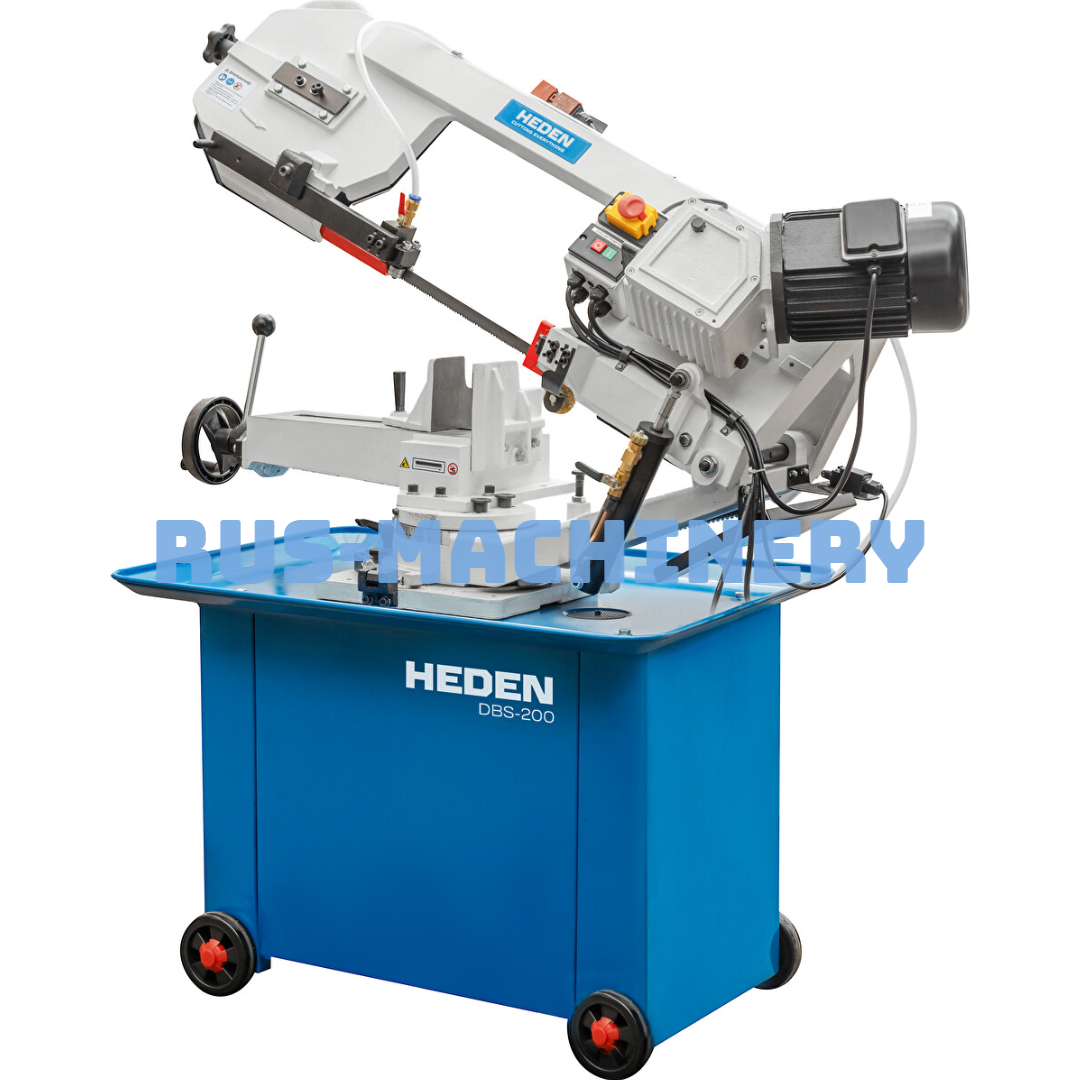

Как технолог с многолетним опытом организации производственных участков и инструментальных цехов, я рассматриваю ленточнопильный станок Heden DBS-200 не просто как инструмент для распила, а как ключевое звено в цепочке создания добавленной стоимости. В профессиональной среде это оборудование классифицируют как полуавтоматический отрезной агрегат горизонтального типа, ленточную пилу с регулируемой подачей или универсальный комплекс для холодной резки сортового и фасонного проката.

Данная модель спроектирована для выполнения высокоточного раскроя круглых, квадратных и прямоугольных заготовок максимальным диаметром до 200 мм. Главная философия этого станка – «холодная резка». В отличие от абразивных отрезных машин (маятниковых пил или УШМ), Heden DBS-200 снимает металл тонкой, витой стружкой, не создавая зоны термического влияния (ЗТВ). Это означает, что структура легированных сталей не меняется, кромки остаются чистыми, без окалины и грата, а требования к последующей механообработке или сварке сводятся к абсолютному минимуму.

Ключевые выгоды для производственников:

• Радикальная экономия материала: ширина пропила (керф) составляет всего 1.0–1.5 мм, что на 60-70% меньше, чем у абразивных кругов. При серийном раскрое это экономит сотни килограммов дорогостоящего металла в год;
• Долговечность оснастки: одно качественное биметаллическое полотно заменяет десятки абразивных дисков, существенно снижая эксплуатационные расходы (TCO);
• Идеальная геометрия реза: строгая перпендикулярность и отсутствие задиров гарантируют идеальную стыкуемость деталей при последующей сварке без дополнительной подгонки;
• Комфортные условия труда: низкий уровень шума и полное отсутствие снопа искр позволяют размещать станок непосредственно в сборочном или инструментальном цеху, а не в изолированной «грязной» зоне.

Технические характеристики: Инженерный взгляд на конструкцию

Сравнение с аналогичными моделями

В отличие от бюджетных ленточных пил с алюминиевыми станинами, Heden DBS-200 опирается на массивное чугунное основание, что исключает резонансные колебания и гарантирует перпендикулярность реза на протяжении всего срока службы. По сравнению с гильотинными ножницами, ленточнопильный станок не деформирует профиль тонкостенной трубы и не требует огромных усилий для пробивки, выдавая при этом идеальную кромку под сварку. В сравнении с младшей моделью DBS-180B, версия 200 обладает усиленной рамой, более мощным двигателем и увеличенным ходом подачи, что критично для работы с крупногабаритным прокатом.

Комплектация: Анатомия профессионального комплекса

Важно: При приемке станка обязательно проверьте соосность направляющих роликов и натяжение полотна. Даже микронное отклонение на этапе настройки приведет к уводу реза и поломке дорогостоящей пилы.

Применение и использование: От теории к производственной практике

4.1. Принцип работы

Процесс основан на непрерывном движении замкнутого пильного полотна по двум шкивам. Зубья полотна, имеющие определенную геометрию и шаг (TPI), врезаются в металл, формируя стружку. Полуавтоматический механизм подачи (пружинный или гидравлический) обеспечивает плавное, дозированное опускание пильной рамы с постоянным давлением. Одновременно система СОЖ (смазочно-охлаждающей жидкости) подается непосредственно в зону контакта, охлаждая зубья и вымывая стружку из пропила, предотвращая ее повторное нарезание (наклеп).

4.2. Типичные области применения

• Инструментальные и ремонтные мастерские: точная резка закаленных сталей, прутков из нержавейки и заготовка деталей для токарных работ;
• Мелкосерийное машиностроение: раскрой профильных труб и сортового проката для каркасных конструкций;
• Металлосервисные центры: мерная резка под заказ клиента с минимальными отходами;
• Монтажные организации: подготовка элементов металлоконструкций непосредственно на объекте.

4.3. Реальные сценарии использования

Сценарий А (Инструментальный цех): Необходимо нарезать 30 заготовок из конструкционной стали 40Х диаметром 180 мм для изготовления валов. Использование абразивной пилы создало бы зону отпуска на кромке, требующую последующей торцевой проточки. Heden DBS-200 с полотном 6/10 TPI выполняет этот раскрой за считанные минуты. Кромка остается чистой, с шероховатостью Ra 6.3, что позволяет сразу установить деталь в токарный патрон без черновой обдирки.

Сценарий Б (Монтаж металлоконструкций): Бригада изготавливает серию ферм из профильной трубы 180×180×6 мм. Требуется высокая скорость и идеальная стыковка углов 45°. Станок настраивается на угол 45°, оператор использует быстрый зажим тисков и упорную линейку. В результате все элементы фермы стыкуются без зазоров, что исключает трудоемкую подварку и шлифовку узлов.

4.4. Решение проблем потребителя

Если ваше производство теряет деньги на перерасходе металла из-за широкого пропила абразивных кругов, страдает от постоянного шума и пыли, или тратит часы на зачистку грата после резки, внедрение Heden DBS-200 устраняет эти «узкие места», переводя участок на современные стандарты эффективности.

Особенности и нюансы: Скрытый потенциал оборудования

Дополнительные функции и опции

• Регулировка скорости резания: Наличие двухскоростного редуктора или частотного преобразователя позволяет переключать скорость ленты, что критически важно при переходе от резки мягкого алюминия (высокая скорость) к вязкой нержавеющей стали (низкая скорость).
• Гидравлический или пружинный демпфер подачи: Обеспечивает постоянное, программируемое давление на полотно, исключая человеческий фактор и предотвращая поломку зубьев при врезании.

Важные ограничения и нюансы

• Правило трех зубьев: При выборе полотна шаг зуба (TPI) должен быть таким, чтобы в зоне резания одновременно находилось не менее 3-х зубьев. Слишком крупный зуб на тонкостенной трубе приведет к зацеплению и вырыванию зубьев, слишком мелкий – к забиванию стружкой и разрыву полотна.
• Концентрация СОЖ: Работа «на сухую» или с чистой водой вместо эмульсии недопустима. Это приводит к мгновенному перегреву и выкрашиванию твердосплавной напайки зуба.
• Обкатка нового полотна: Первые 50-100 см² реза новое полотно должно работать с пониженной (на 30-40%) подачей. Это позволяет сформировать правильный радиус на режущей кромке и избежать микротрещин.

Техника безопасности: Железные правила работы с режущим инструментом

Ленточнопильный станок является оборудованием повышенной опасности. Несоблюдение регламентов ведет к тяжелым травмам:

• СИЗ: Обязательны защитные очки (или щиток), плотно облегающая спецодежда без свисающих элементов. Работа в перчатках вблизи движущегося полотна категорически запрещена из-за риска затягивания ткани и ампутации.
• Фиксация заготовки: Деталь должна быть надежно зажата в тисках. Попытка удержать заготовку рукой или резка «на весу» неизбежно приведет к заклиниванию полотна и его разрыву.
• Защитные кожухи: Запуск станка с открытыми или снятыми защитными кожухами пильной рамы и шкивов строго запрещен. Разорванное на скорости 80 м/мин полотно обладает разрушительной кинетической энергией.
• Остановка при аномалиях: При появлении необычного визга, вибрации или изменении цвета стружки (посинение) станок необходимо немедленно остановить и проверить состояние полотна и подачу СОЖ.

Интересный технический факт

Секрет долговечности современных пильных полотен кроется в технологии их создания. Полотно является биметаллическим: основа изготовлена из пружинной стали, обеспечивающей гибкость и устойчивость к усталостным нагрузкам на шкивах, а режущая кромка приварена к ней с помощью электронно-лучевой сварки из быстрорежущей стали марки M42 или M51 (с высоким содержанием кобальта и молибдена). Эта зона термического влияния при сварке составляет доли миллиметра. Благодаря этому полотно сочетает в себе, казалось бы, несочетаемое: способность огибать шкивы малого диаметра без разрушения и способность резать закаленную сталь, не теряя твердости при нагреве до 600°C.

Заключение: Инвестиция в качество и рентабельность

Ленточнопильный станок Heden DBS-200 – это не просто покупка оборудования, это стратегическое решение для оптимизации производственных затрат. Он окупает себя за счет экономии металла, сокращения времени на последующую обработку кромок и многократного снижения расходов на расходные материалы по сравнению с устаревшими абразивными методами.

Хватит терять прибыль на широких пропилах и трудоемкой зачистке грата! Перейдите в наш каталог, чтобы изучить детальные спецификации Heden DBS-200 и подобрать оптимальную конфигурацию под ваши задачи. Свяжитесь с нашими инженерами для получения консультации и расчета окупаемости. Сделайте шаг к высокотехнологичной и экономичной металлообработке уже сегодня!
