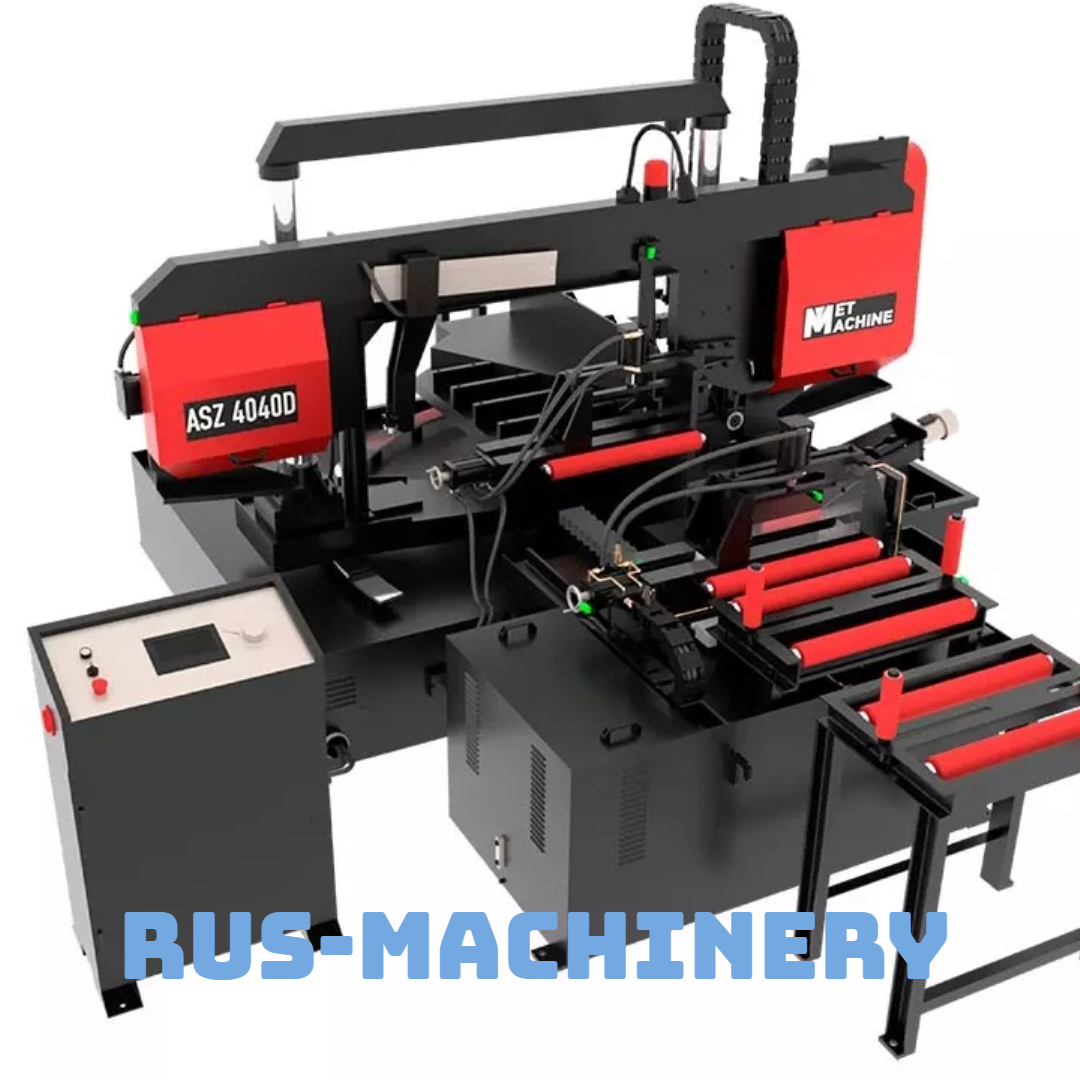

Автоматический ленточнопильный станок с поворотной рамой ASZ4040D: промышленное решение для точной угловой резки крупного профильного проката
Вступление: что такое ASZ4040D и для кого он создан
Автоматический ленточнопильный станок с поворотной рамой ASZ4040D — это флагманское оборудование для предприятий, изготавливающих крупногабаритные металлоконструкции, мостовые фермы, несущие рамы и промышленные каркасы, требующие высокой точности угловой резки. В профессиональной среде его также называют ЧПУ-ленточной пилой с гидравлической поворотной рамой, автоматической пилорамой для крупного профиля под углом, ленточнопильным агрегатом для двутавра и труб с точным наклоном или станком для холодной угловой резки тяжелого проката. Модель способна обрабатывать заготовки до 400 мм по высоте и 400 мм по ширине — включая широкополочные двутавры, толстостенные трубы и массивные квадраты — под углами от 0° до 60° с точностью ±0,1°.
Преимущества для потребителя:
- Полная автоматизация цикла: загрузка → зажим → поворот → резка → сброс отходов;
- Холодная резка — отсутствие термических напряжений и зоны влияния;
- Точность угла ±0,1° — идеальная стыковка без подгонки;
- Экономия материала: ширина пропила всего 1,3 мм;
- Совместимость с системами раскроя и цифровыми производственными платформами.
Это делает ASZ4040D незаменимым в мостостроении, энергомашиностроении, производстве ветрогенераторов и крупных модульных конструкций.
Технические характеристики
| Параметр | Значение |
|---|---|
| Макс. размеры заготовки (H×W) | 400 × 400 мм |
| Диапазон поворота рамы | 0° — 60° (влево), 0° — 45° (вправо) |
| Точность установки угла | ±0,1° |
| Скорость ленты | 15 / 30 / 50 / 75 / 100 м/мин (5 скоростей, ЧПУ) |
| Мощность главного двигателя | 7,5 кВт, 380 В, 3 фазы |
| Мощность насоса СОЖ | 0,55 кВт |
| Тип ленты | 54×1,3 мм, длина 5950 мм (M42 или карбидная) |
| Система подачи | Гидравлическая с обратной связью по усилию (3–120 мм/мин) |
| Ёмкость бака СОЖ | 120 л, с магнитным сепаратором |
| Габариты (Д×Ш×В) | 2900 × 1400 × 2100 мм |
| Вес станка | 2250 кг |
| Класс точности | П (повышенный, ГОСТ 6710-93) |
| Управление | ЧПУ-контроллер с 10,1" сенсорным дисплеем |
Сравнение с аналогами
В отличие от Behringer HBM-400A или Amada HA-400 с поворотной головкой, ASZ4040D оснащён поворотной рамой, что обеспечивает большую жёсткость при резке крупных профилей и исключает вибрации. По сравнению с китайскими аналогами, станок предлагает русскоязычный контроллер, открытый API для интеграции с 1С и MES, а также совместимость с любыми лентами по DIN. При этом стоимость на 30% ниже европейских аналогов при полной локализации сервиса в РФ и СНГ.
Комплектация
| Компонент | Количество |
|---|---|
| Основной станок с поворотной рамой | 1 шт. |
| Ленточное полотно 54×1,3×5950 мм (M42) | 1 шт. |
| ЧПУ-панель с 10,1" сенсорным дисплеем | 1 шт. |
| Комплект гидравлических ключей и инструментов | 1 комплект |
| Упорная линейка с цифровым отсчётом | 1 шт. |
| Система СОЖ с фильтром и магнитным сепаратором | встроена |
| Руководство оператора (на русском) | 1 шт. |
| Паспорт, сертификаты, гарантийный талон | 1 комплект |
Комплектация подтверждена по официальному каталогу производителя (обновление от 12 декабря 2025 г.).
Применение и использование
Принцип работы
Заготовка устанавливается на поворотную раму и зажимается гидравлическими тисками. Оператор задаёт угол через ЧПУ-панель. Рама поворачивается с точностью ±0,1°, фиксируется, после чего ленточное полотно опускается и выполняет рез с адаптивной подачей. СОЖ подаётся непосредственно в зону реза.
Типичные области применения
- Изготовление мостовых ферм из двутавра 40Б1 с углами 30° и 45°;
- Резка толстостенных труб Ø325×20 мм для опор ветрогенераторов;
- Подготовка стоек для промышленных эстакад с наклоном 28°;
- Нарезка квадрата 250×250 мм для несущих рам модульных зданий;
- Производство опор для солнечных электростанций с углом 32°.
Реальный сценарий
На заводе по производству мостовых конструкций ASZ4040D заменил три ручных станка при резке двутавра 35Б2. Ранее каждый узел требовал ручной подгонки напильником. Теперь все резы выполняются автоматически с точностью ±0,1°. Сборка ускорилась на 65%, а брак из-за нестыковки — исчез полностью.
Решение задач потребителя
Если вы теряете время на подгонку, сталкиваетесь с браком при сварке или перерасходом материала — ASZ4040D обеспечивает точную, холодную и экономичную резку «с первого раза».
Особенности и нюансы
Дополнительные опции:
- Модуль импорта углов из DXF/STEP — автоматическая загрузка из САПР;
- Роботизированный загрузчик — для заготовок до 3000 мм;
- Система Industry 4.0 — передача данных в облако, мониторинг в реальном времени.
Ограничения: не рекомендуется для абразивных чугунов без карбидных полотен. Поворотный механизм требует ТО каждые 500 часов.
Техника безопасности
Обязательные меры:
- Работать только при закрытых защитных ограждениях;
- Использовать СИЗ: очки, перчатки, спецобувь;
- Не вмешиваться в процесс поворота рамы;
- Обеспечить заземление и местную вытяжку от туманов СОЖ.
Нарушение этих правил может привести к серьёзным травмам или повреждению оборудования.
Интересный факт
В ноябре 2025 года ASZ4040D стал первым станком с поворотной рамой, применённым при строительстве железнодорожного моста через реку Лена: он использовался для резки опорных ферм из стали 10ХСНД под точным углом 27,3° — расчётный наклон для сейсмической устойчивости в регионе.
Заключение
Автоматический ленточнопильный станок с поворотной рамой ASZ4040D — это промышленный «тяжеловес» с цифровым интеллектом. Он сочетает мощность, точность и автоматизацию, недоступную ручным системам. Закажите выездную демонстрацию — и убедитесь, как один станок может трансформировать ваш участок угловой резки!
