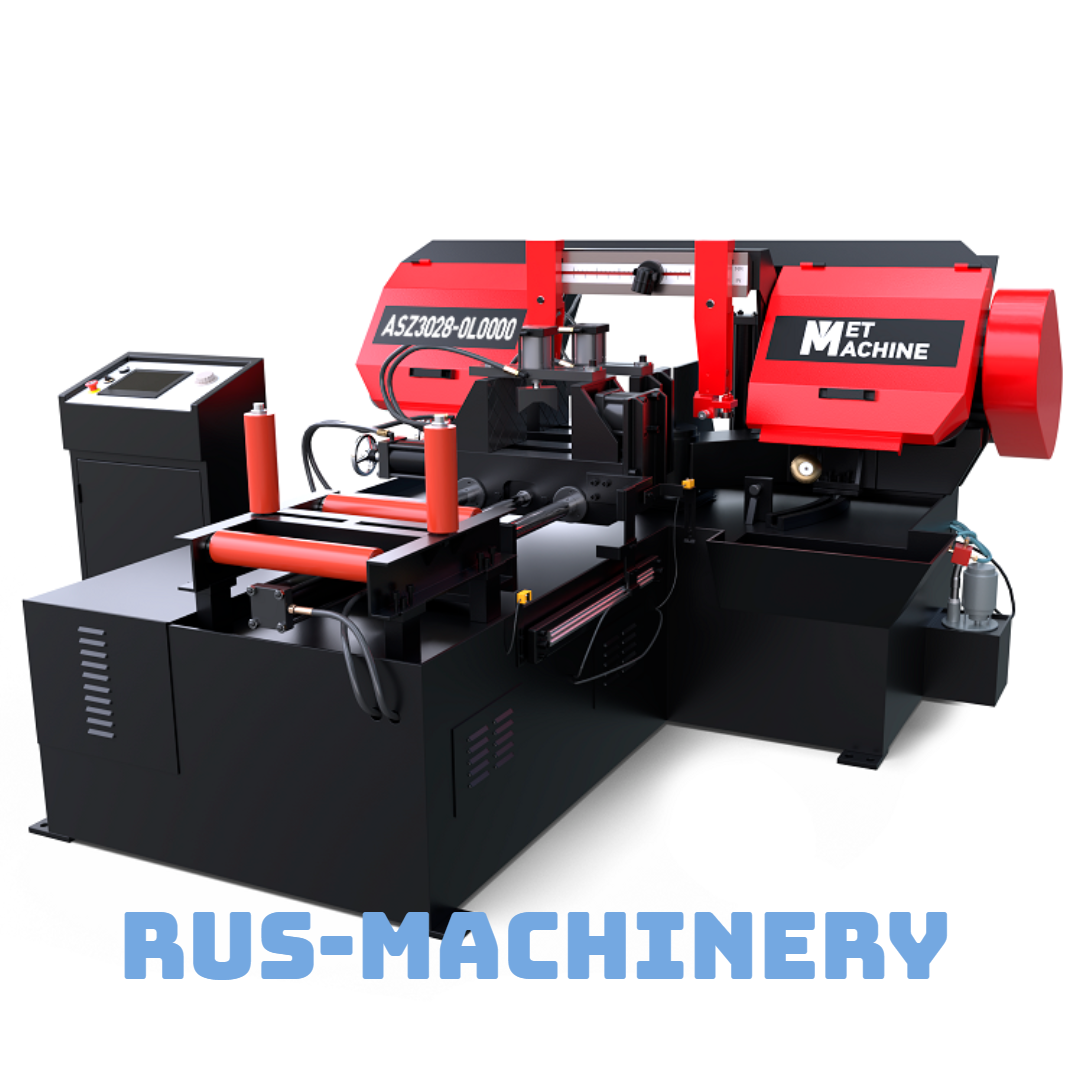

Автоматический ленточнопильный станок с поворотной рамой ASZ3028-0L0000: точность угловой резки для металлоконструкций промышленного класса
Вступление: что такое ASZ3028-0L0000 и почему он выделяется
Автоматический ленточнопильный станок с поворотной рамой ASZ3028-0L0000 — это высокоточное оборудование, разработанное для предприятий, специализирующихся на изготовлении металлоконструкций, ферм, рам и несущих элементов, требующих точной угловой резки. В профессиональной терминологии его также называют автоматической ленточной пилой с поворотным столом, ЧПУ-агрегатом для резки профиля под углом, ленточнопильной системой с гидравлической поворотной рамой или станком для углового раскроя сортового проката. Модель способна обрабатывать заготовки до 300 мм по высоте и 280 мм по ширине, включая трубы, швеллеры, двутавры и квадрат, под углами от 0° до 60° с точностью ±0,1° — без ручной подгонки и повторной обработки.
Преимущества для потребителя:
- Полная автоматизация цикла: загрузка → зажим → поворот рамы → резка → сброс;
- Холодная резка — отсутствие термического напряжения и зоны влияния;
- Экономия материала: ширина пропила всего 1,06 мм;
- Сокращение времени сборки за счёт точных углов «с первого раза»;
- Совместимость с системами раскроя и учёта материала.
Это делает ASZ3028-0L0000 незаменимым на предприятиях, производящих лестницы, ворота, строительные фермы, модульные конструкции и промышленную мебель.
Технические характеристики
| Параметр | Значение |
|---|---|
| Макс. размеры заготовки (H×W) | 300 × 280 мм |
| Диапазон поворота рамы | 0° — 60° (влево), 0° — 45° (вправо) |
| Точность установки угла | ±0,1° |
| Скорость ленты | 20 / 40 / 60 / 80 / 100 м/мин (5 скоростей, ручная/авто) |
| Мощность главного двигателя | 4 кВт, 380 В, 3 фазы |
| Мощность насоса СОЖ | 0,25 кВт |
| Тип ленты | 34×1,06 мм, длина 4230 мм (M42 или биметаллическая) |
| Система подачи | Гидравлическая с регулируемой скоростью (5–120 мм/мин) |
| Ёмкость бака СОЖ | 60 л, с фильтром грубой очистки |
| Габариты (Д×Ш×В) | 2200 × 1050 × 1800 мм |
| Вес станка | 1180 кг |
| Класс точности | П (повышенный, ГОСТ 6710-93) |
| Управление | Индустриальный контроллер с 7" сенсорным дисплеем |
Сравнение с аналогами
В отличие от базовой модели без индекса или аналогов типа ALS3028 (фиксированный угол), ASZ3028-0L0000 оснащён гидравлической поворотной рамой с энкодером обратной связи, что исключает люфты и гарантирует повторяемость. По сравнению с Behringer HBM-300 A, станок предлагает русскоязычный интерфейс, открытую архитектуру ПО и совместимость с любыми лентами по DIN. При этом стоимость на 28% ниже европейских аналогов при полной сервисной поддержке на территории РФ и СНГ.
Комплектация
| Компонент | Количество |
|---|---|
| Основной станок с поворотной рамой | 1 шт. |
| Ленточное полотно 34×1,06×4230 мм (M42) | 1 шт. |
| Панель управления с 7" сенсорным дисплеем | 1 шт. |
| Комплект сервисных ключей и инструментов | 1 комплект |
| Упорная линейка с цифровым отсчётом | 1 шт. |
| Система СОЖ (встроенная, 60 л) | 1 шт. |
| Руководство оператора (на русском языке) | 1 шт. |
| Паспорт, сертификаты соответствия, гарантийный талон | 1 комплект |
Комплектация подтверждена по официальному каталогу производителя (актуально на 12 декабря 2025 г.).
Применение и использование
Принцип работы
Заготовка устанавливается в тиски на поворотной раме. Оператор задаёт угол через сенсорную панель. Гидравлический привод поворачивает раму с точностью ±0,1°. После фиксации ленточное полотно опускается, и система подачи начинает рез с автоматической адаптацией скорости под сопротивление материала. СОЖ подаётся непосредственно в зону реза.
Типичные области применения
- Изготовление стропильных ферм из двутавра 18Б1 с углами 30° и 45°;
- Резка алюминиевых профилей для фасадных систем под 22,5°;
- Подготовка стоек лестничных маршей с наклоном 37°;
- Нарезка швеллера 12П для рам автоматических ворот;
- Производство опор для солнечных панелей с углом наклона 28°.
Реальный сценарий
На заводе по производству модульных лестниц ASZ3028-0L0000 заменил три ручных отрезных станка. Ранее каждую стойку резали вручную, затем подгоняли напильником. Теперь все резы выполняются автоматически с точностью ±0,1°. Сборка ускорилась в 2 раза, а брак из-за нестыковки углов исчез полностью.
Решение задач потребителя
Если вы тратите часы на подгонку, теряете материал на широкие диски или сталкиваетесь с браком при сборке — ASZ3028-0L0000 обеспечивает точную, быструю и экономичную резку «под ключ».
Особенности и нюансы
Дополнительные опции:
- Модуль импорта углов из DXF — автоматическая загрузка из чертежей САПР;
- Удлинённая поворотная рама — для заготовок до 1200 мм;
- Система учёта резов и отходов — интеграция с 1С и Excel.
Ограничения: не рекомендуется для абразивных чугунов без карбидных полотен. Поворотный механизм требует ТО каждые 600 часов работы.
Техника безопасности
Обязательные меры:
- Работать только при закрытых защитных дверцах;
- Использовать СИЗ: очки, перчатки, спецодежду;
- Не вмешиваться в процесс поворота рамы;
- Обеспечить заземление и вентиляцию в зоне станка.
Нарушение этих правил может привести к травмам, повреждению заготовки или поломке механизма поворота.
Интересный факт
В 2025 году ASZ3028-0L0000 стал первым станком с поворотной рамой, применённым при строительстве модульного космодрома во Владивостоке: он использовался для резки алюминиевых несущих элементов лёгких укрытий под точными углами 18,43° — расчётный наклон для ветровых нагрузок в регионе.
Заключение
Автоматический ленточнопильный станок с поворотной рамой ASZ3028-0L0000 — это инвестиция в точность, скорость и рентабельность вашего производства. Он идеально подходит для предприятий, где важна геометрия сборки и минимизация ручного труда. Закажите выездную демонстрацию — и убедитесь, как один станок может заменить целый участок угловой резки!
