Вступление: Преодоление границ глубины и вязкости металла

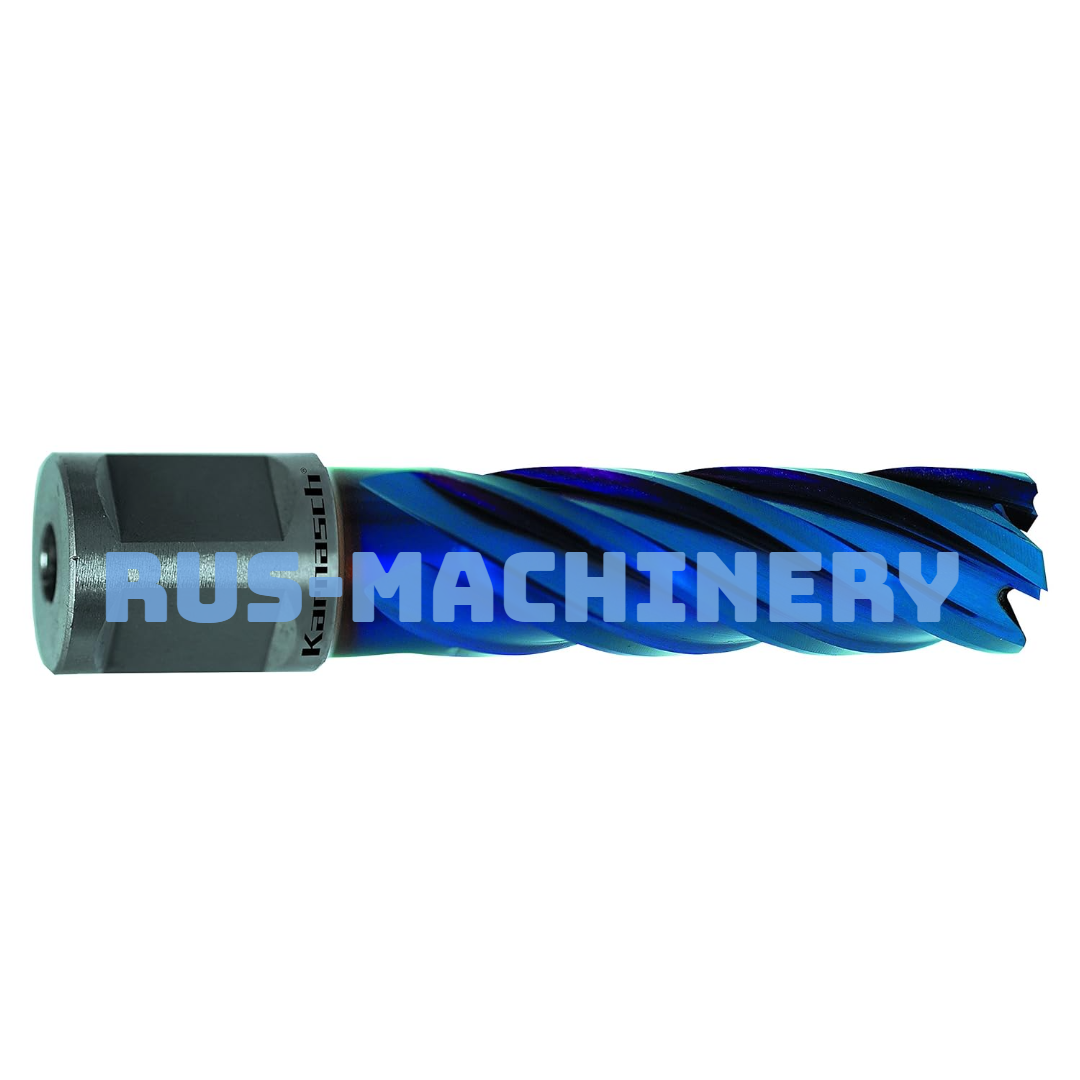

Корончатое сверло Karnasch 19×80 мм серии BLUE-LINE с хвостовиком Weldon 19 — это специализированный режущий инструмент класса Heavy Duty, созданный для формирования прецизионных отверстий в массивных заготовках из самых капризных металлических сплавов. В профессиональном лексиконе технологов, операторов магнитных станков и монтажников этот агрегат классифицируют как кольцевую фрезу глубокого реза, кобальтовый полый бур, периферийный резец HSS-E, магнитное сверло по нержавейке или модульную анкерную коронку.

Сочетание диаметра 19 мм и экстремальной глубины реза 80 мм выводит этот инструмент в категорию решений для толстостенных фланцев, ковки и пакетных узлов. Серия BLUE-LINE изготавливается из высококобальтовой быстрорежущей стали (HSS-E / M35 / Р6М5К5), что делает её абсолютным лидером при обработке аустенитных нержавеющих сталей, титана и высокопрочных конструкционных сплавов, склонных к наклёпу.

Ключевые выгоды для производства:

• Победа над наклёпом: 5% кобальта и специальная геометрия зуба предотвращают упрочнение поверхностного слоя нержавейки в зоне резания;
• Отсутствие конусности: прецизионная шлифовка корпуса гарантирует идеальную цилиндричность отверстия на всей глубине 80 мм;
• Снижение осевой нагрузки: кольцевая схема резания снижает давление на магнитное основание станка в 6 раз, обеспечивая безопасность при вертикальном сверлении;
• Ремонтопригодность: качественная сталь M35 позволяет многократно перетачивать инструмент без потери режущих свойств.

Технические характеристики: инженерный анализ инструмента

Сравнение с рыночными аналогами

Большинство бюджетных коронок изготавливаются из обычной стали Р6М5 (HSS), которая «плывет» и теряет твердость при глубоком сверлении из-за теплонакопления. Karnasch BLUE-LINE 19×80 мм использует кобальтовый сплав M35, что позволяет работать в режимах, где обычные фрезы подвергаются термическому отпуску. По сравнению с твердосплавными (TCT) коронками, HSS-E обладает монолитной вязкостью: при микровибрациях на глубине 80 мм твердосплавные напайки могут отслоиться, тогда как тело фрезы Karnasch лишь равномерно изнашивается. Хвостовик Weldon 19 прецизионно шлифуется, обеспечивая биение на вылете 80 мм не более 0,03 мм.

Комплектация и идентификация оригинала

Важное примечание от практика: Центрирующий штифт (пилот) с пружинным механизмом выталкивания керна в базовую комплектацию самой коронки не входит. Для глубины 80 мм критически важно использовать оригинальные пилоты Karnasch с усиленной возвратной пружиной и каналом для подачи СОЖ, так как керн диаметром 11.5 мм и высотой 80 мм создает колоссальную силу трения о внутренние стенки фрезы.

Применение и практические сценарии использования

Принцип работы и кинематика глубокого сверления

Инструмент снимает металл только по периферии, формируя кольцевой паз. Однако соотношение длины к диаметру (80/19 ≈ 4.2) диктует жесткие правила. Непрерывная подача на всю глубину запрещена. Применяется метод ступенчатого сверления (peck drilling): фреза врезается на 15-20 мм, затем оператор приподнимает вращающийся инструмент, чтобы сломать вязкую стружку и впустить СОЖ вглубь паза. Этот цикл повторяется до сквозного прохода. Подача эмульсии через центр оправки обязательна — она вымывает керн и охлаждает вершины зубьев.

Типичные области применения

• Химическая и пищевая промышленность: сверление толстостенных фланцев и емкостей из AISI 304/316Ti под установку специфических датчиков и клапанов;
• Судостроение: обработка наборных конструкций и трубных досок теплообменников из дуплексных сталей;
• Энергетика: монтаж отверстий в жаропрочных трубах и коллекторах высокого давления;
• Ремонт тяжелого оборудования: сверление пакетов из высокопрочных сталей (Hardox) толщиной до 75 мм.

Реальный кейс из практики

На предприятии по производству пищевых резервуаров возникла необходимость просверлить отверстия 19 мм на глубину 70 мм в стенке из толстой нержавеющей стали AISI 316Ti (толщина 75 мм) для установки санитарных затворов. Спиральные кобальтовые сверла постоянно уводило из-за неравномерной плотности металла, а стандартные HSS-коронки тупились на 25-м миллиметре из-за явления наклёпа и адгезионного схватывания стружки. Применение магнитного станка с коронкой Karnasch 19×80 BLUE-LINE в паре с синтетической СОЖ решило проблему. Ступенчатая подача с шагом 15 мм гарантировала своевременный отвод сливной стружки. Фреза прошла всю толщину за один установ без переточки. Шероховатость стенок составила Ra 1.6, что позволило установить уплотнительные кольца без дополнительной развертки. Время операции сократилось с 15 минут до 2 минут.

Решение конкретных проблем пользователя

Если вы сталкиваетесь с невозможностью просверлить глубокие отверстия в вязких сталях из-за наклёпа, поломкой спирального инструмента или необходимостью получить идеальную цилиндричность отверстия под установку прецизионных фитингов — кольцевая фреза Karnasch BLUE-LINE снимает эти ограничения за счет периферийного резания и кобальтовой стали M35.

Особенности, нюансы и секреты эксплуатации

Специфика работы с диаметром 19 мм и глубиной 80 мм

Главная ошибка операторов — попытка просверлить 80 мм за один непрерывный проход. Керн диаметром ~11.5 мм обладает высокой упругостью. Если вязкая стружка нержавейки не будет своевременно удалена, она спрессуется в пазах, и фрезу заклинит. Золотое правило: шаг отвода стружки не должен превышать 20 мм. Кроме того, при выходе из материала (прорыве) необходимо снизить подачу на 50%, чтобы не выломать режущие кромки.

Дополнительные опции

• Оправка с внутренней подачей СОЖ: настоятельно рекомендуется. Жидкость подается прямо в зону резания и на керн, вымывая стружку из глубоких пазов и предотвращая эффект «пробки».
• Многократная переточка: благодаря высокому качеству основы M35, коронки Karnasch BLUE-LINE можно перетачивать по передней грани зуба на профильных станках 4-6 раз без потери геометрии.

Ограничения

• Прерывистый рез: Не рекомендуется для сверления пакетов с воздушными зазорами (например, труба + лист) — ударная нагрузка на тонкие перемычки между зубьями может привести к их микросколам.
• Закаленные стали: Не предназначена для сталей твердостью свыше 45 HRC (для них требуются твердосплавные фрезы серии HARD-LINE).

Техника безопасности: критические аспекты работы

Работа с удлиненными коронками на магнитных станках сопряжена с экстремальными рисками из-за высокого крутящего момента.

• Страховочная цепь обязательна! При заклинивании керна на глубине 80 мм крутящий момент мгновенно провернет станок вокруг оси. Цепь должна быть закреплена за надежный элемент конструкции, а не за сам станок или магнитное основание.
• Защита органов зрения: Используйте закрытые поликарбонатные очки или лицевой щиток. Стружка из нержавейки сливная, длинная и выходит из глубоких пазов под давлением эмульсии.
• Запрет на перчатки: Вращающийся хвостовик Weldon 19 не прощает оплошностей. Работа только голыми руками или в обтягивающих нитриловых перчатках (только при установке/снятии).
• Контроль керна: Убедитесь, что пружина пилота исправна. Заклинивший керн внутри коронки при следующем врезе гарантированно сломает зубья HSS-E.
• Фиксация Weldon: Убедитесь, что установочный винт патрона попадает точно в лыску хвостовика.

Соблюдение этих правил защищает не только дорогостоящий инструмент от поломки, но и жизнь оператора от тяжелых травм, связанных с вращающимся моментом магнитного станка.

Интересный технический факт

Почему при сверлении аустенитной нержавеющей стали (например, AISI 304) обычные сверла так быстро выходят из строя? Дело не только в вязкости, но в склонности этих сталей к адгезионному схватыванию (геллингу) и наклёпу. При трении и нагреве микрочастицы стружки буквально «привариваются» к режущей кромке, образуя нарост (BUE - Built-Up Edge), который разрушает зуб. Сталь M35 (HSS-E) с 5% кобальта, используемая в серии BLUE-LINE, формирует в своей микроструктуре сложные карбиды. Эти карбиды физически отторгают вязкую стружку, предотвращая адгезию. Именно поэтому «кобальтовые» коронки Karnasch могут проходить по нержавейке десятки отверстий, в то время как обычные черные или оксидированные фрезы «сгорают» за 2-3 прохода.

Заключение: Инструмент для элиты металлообработки

Корончатое сверло Karnasch 19×80 мм BLUE-LINE Weldon 19 — это не просто расходный материал, а высокотехнологичное решение для самых сложных задач глубокого сверления в вязких и легированных сталях. Для профессионала это означает возможность обрабатывать толстые пакеты нержавейки и хардокса без переворота заготовок, гарантируя идеальную соосность и качество поверхности. Высокая начальная стоимость многократно окупается за счет колоссального ресурса, отсутствия брака и снижения нагрузки на магнитные станки.

Готовы расширить границы возможностей вашего магнитного станка? Добавьте Karnasch BLUE-LINE 19×80 в корзину прямо сейчас, обеспечьте свой цех немецким качеством и почувствуйте разницу уже на первом глубоком отверстии! Наши инженеры готовы проконсультировать вас по подбору режимов резания и оптимальных СОЖ для ваших задач.
