Вступление: Узкоспециализированный инструмент для сложных задач глубокого сверления

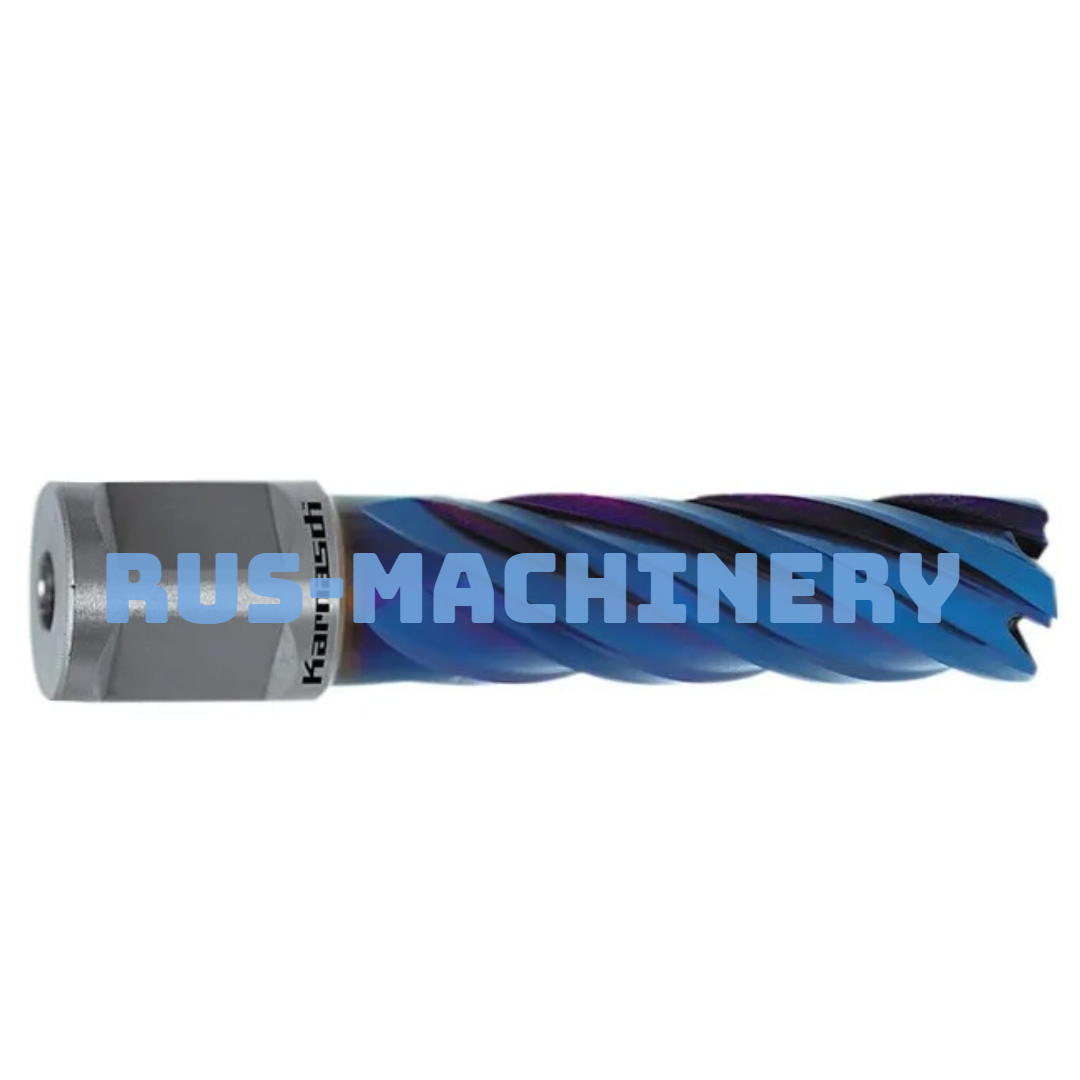

Корончатое сверло Karnasch 15×55 мм серии BLUE-LINE с хвостовиком Weldon 19 — это высокотехнологичный режущий инструмент премиум-класса, разработанный для формирования глубоких прецизионных отверстий в вязких, легированных и нержавеющих металлических сплавах. В профессиональной среде специалистов по металлообработке и монтажу данный инструмент классифицируют как удлиненную кольцевую фрезу из кобальтовой стали, коронку по металлу HSS-E, полый бур для магнитных станков, периферийный резец глубокого реза или модульное анкерное сверло.

Диаметр 15 мм является специфическим «переходным» размером, который часто требуется для монтажа специфических датчиков, прокладки тонкостенных трубок или установки болтов М16 с увеличенным зазором. Глубина реза 55 мм относит эту коронку к классу удлиненных (Deep Cut). Серия BLUE-LINE изготавливается из быстрорежущей стали с высоким содержанием кобальта (HSS-E / M35 / Р6М5К5), что делает её «тяжелой артиллерией» для работы с аустенитными нержавеющими сталями, дуплексными сплавами и высокопрочными конструкционными сталями.

Ключевые выгоды для инженера-технолога и оператора:

• Феноменальная красностойкость: 5% кобальта в сплаве M35 позволяет режущим кромкам сохранять твердость при экстремальных температурах, возникающих при резке «вязкой» нержавейки;
• Сопротивление наклёпу: специальная геометрия зубьев и острота кромки предотвращают упрочнение поверхностного слоя аустенитных сталей в зоне резания;
• Идеальная геометрия: отсутствие конусности и разбивки отверстия на глубине до 55 мм;
• Снижение нагрузки на станок: кольцевая схема резания экономит до 70% энергии и осевого усилия по сравнению со спиральными сверлами.

Технические характеристики: паспортные данные и инженерный анализ

Сравнение с рыночными аналогами

Большинство бюджетных корончатых сверл изготавливаются из обычной стали Р6М5 (HSS), которая «плывет» и теряет твердость при глубоком сверлении из-за теплонакопления. Karnasch BLUE-LINE 15×55 мм использует кобальтовый сплав M35, что позволяет работать в режимах, где обычные фрезы подвергаются термическому отпуску. По сравнению с твердосплавными (TCT) коронками, HSS-E обладает монолитной вязкостью: при микровибрациях на глубине 55 мм твердосплавные напайки могут отслоиться, тогда как тело фрезы Karnasch лишь равномерно изнашивается, сохраняя геометрию. Хвостовик Weldon 19 прецизионно шлифуется, обеспечивая биение на вылете 55 мм не более 0,03 мм.

Комплектация и идентификация оригинала

Важное примечание от практика: Центрирующий штифт (пилот) с пружинным механизмом выталкивания керна в базовую комплектацию самой коронки не входит. Для глубины 55 мм критически важно использовать оригинальные пилоты Karnasch с усиленной возвратной пружиной, так как керн диаметром 9 мм и высотой 55 мм создает колоссальную силу трения о внутренние стенки фрезы и может заклинить.

Применение и практические сценарии использования

Принцип работы и кинематика глубокого сверления

Инструмент снимает металл только по периферии, формируя кольцевой паз. Однако соотношение длины к диаметру (55/15 ≈ 3.6) диктует жесткие правила. Непрерывная подача на всю глубину запрещена. Применяется метод ступенчатого сверления (peck drilling): фреза врезается на 10-15 мм, затем оператор приподнимает вращающийся инструмент, чтобы сломать вязкую стружку и впустить СОЖ вглубь паза. Этот цикл повторяется до сквозного прохода. Подача эмульсии через центр оправки обязательна — она вымывает керн и охлаждает вершины зубьев.

Типичные области применения

• Химическая и пищевая промышленность: сверление толстостенных фланцев и емкостей из AISI 304/316Ti под установку специфических датчиков уровня и давления;
• Судостроение: обработка наборных конструкций и трубных досок теплообменников из дуплексных сталей;
• Энергетика: монтаж отверстий в жаропрочных трубах и коллекторах высокого давления;
• Ремонт тяжелого оборудования: сверление пакетов из высокопрочных сталей (Hardox) толщиной до 50 мм.

Реальный кейс из практики

На предприятии по производству пищевых резервуаров возникла необходимость просверлить отверстия 15 мм на глубину 45 мм в стенке из толстой нержавеющей стали AISI 316Ti (толщина 50 мм) для установки бесконтактных радарных уровнемеров. Спиральные кобальтовые сверла постоянно уводило из-за неравномерной плотности металла, а стандартные HSS-коронки тупились на 20-м миллиметре из-за явления наклёпа и адгезионного схватывания стружки. Применение магнитного станка с коронкой Karnasch 15×55 BLUE-LINE в паре с синтетической СОЖ решило проблему. Ступенчатая подача с шагом 12 мм гарантировала своевременный отвод сливной стружки. Фреза прошла всю толщину за один установ без переточки. Шероховатость стенок составила Ra 1.6, что позволило установить датчик на уплотнительное кольцо без дополнительной развертки. Время операции сократилось с 12 минут до 1.5 минут.

Решение конкретных проблем пользователя

Если вы сталкиваетесь с невозможностью просверлить глубокие отверстия в вязких сталях из-за наклёпа, поломкой спирального инструмента или необходимостью получить идеальную цилиндричность отверстия под установку прецизионных фитингов — кольцевая фреза Karnasch BLUE-LINE снимает эти ограничения за счет периферийного резания и кобальтовой стали M35.

Особенности, нюансы и секреты эксплуатации

Специфика работы с диаметром 15 мм и глубиной 55 мм

Главная ошибка операторов — попытка просверлить 55 мм за один непрерывный проход. Керн диаметром ~9 мм обладает высокой упругостью. Если вязкая стружка нержавейки не будет своевременно удалена, она спрессуется в пазах, и фрезу заклинит. Золотое правило: шаг отвода стружки не должен превышать 15 мм. Кроме того, при выходе из материала (прорыве) необходимо снизить подачу на 50%, чтобы не выломать режущие кромки.

Дополнительные опции

• Оправка с внутренней подачей СОЖ: настоятельно рекомендуется. Жидкость подается прямо в зону резания и на керн, вымывая стружку из глубоких пазов и предотвращая эффект «пробки».
• Многократная переточка: благодаря высокому качеству основы M35, коронки Karnasch BLUE-LINE можно перетачивать на профильных станках 4-6 раз без потери геометрии и прочности режущих кромок.

Ограничения

• Прерывистый рез: Не рекомендуется для сверления пакетов с воздушными зазорами (например, труба + лист) — ударная нагрузка на тонкие перемычки между зубьями может привести к их микросколам.
• Закаленные стали: Не предназначена для сталей твердостью свыше 38 HRC (для них требуются твердосплавные фрезы).

Техника безопасности: критические аспекты работы

Работа с удлиненными коронками на магнитных станках сопряжена с экстремальными рисками из-за высокого крутящего момента.

• Страховочная цепь обязательна! При заклинивании керна на глубине 55 мм крутящий момент мгновенно провернет станок вокруг оси. Цепь должна быть закреплена за надежный элемент конструкции, а не за сам станок или магнитное основание.
• Защита органов зрения: Используйте закрытые поликарбонатные очки или лицевой щиток. Стружка из нержавейки сливная, длинная и выходит из глубоких пазов под давлением эмульсии.
• Запрет на перчатки: Вращающийся хвостовик Weldon 19 не прощает оплошностей. Работа только голыми руками или в обтягивающих нитриловых перчатках (только при установке/снятии).
• Контроль керна: Убедитесь, что пружина пилота исправна. Заклинивший керн внутри коронки при следующем врезе гарантированно сломает зубья HSS-E.
• Фиксация Weldon: Убедитесь, что установочный винт патрона попадает точно в лыску хвостовика.

Соблюдение этих правил защищает не только дорогостоящий инструмент от поломки, но и жизнь оператора от тяжелых травм, связанных с вращающимся моментом магнитного станка.

Интересный технический факт

Почему при сверлении аустенитной нержавеющей стали (например, AISI 304) обычные сверла так быстро выходят из строя? Дело не только в твердости, но в склонности этих сталей к адгезионному схватыванию (геллингу) и наклёпу. При трении и нагреве микрочастицы стружки буквально «привариваются» к режущей кромке, образуя нарост (BUE - Built-Up Edge), который разрушает зуб. Сталь M35 (HSS-E) с 5% кобальта, используемая в серии BLUE-LINE, формирует в своей микроструктуре сложные карбиды. Эти карбиды физически отторгают вязкую стружку, предотвращая адгезию. Именно поэтому «кобальтовые» коронки Karnasch могут проходить по нержавейке десятки отверстий, в то время как обычные черные или оксидированные фрезы «сгорают» за 2-3 прохода.

Заключение: Инструмент для элиты металлообработки

Корончатое сверло Karnasch 15×55 мм BLUE-LINE Weldon 19 — это не просто расходный материал, а высокотехнологичное решение для самых сложных задач глубокого сверления в вязких и легированных сталях. Для профессионала это означает возможность обрабатывать толстые пакеты нержавейки и хардокса без переворота заготовок, гарантируя идеальную соосность и качество поверхности. Высокая начальная стоимость многократно окупается за счет колоссального ресурса, отсутствия брака и снижения нагрузки на магнитные станки.

Готовы расширить границы возможностей вашего магнитного станка? Добавьте Karnasch BLUE-LINE 15×55 в корзину прямо сейчас, обеспечьте свой цех немецким качеством и почувствуйте разницу уже на первом глубоком отверстии! Наши инженеры готовы проконсультировать вас по подбору режимов резания и оптимальных СОЖ для ваших задач.
